SG206 1,8 GHz GaAs pHEMT Differenz-HF-Verstärker-IC

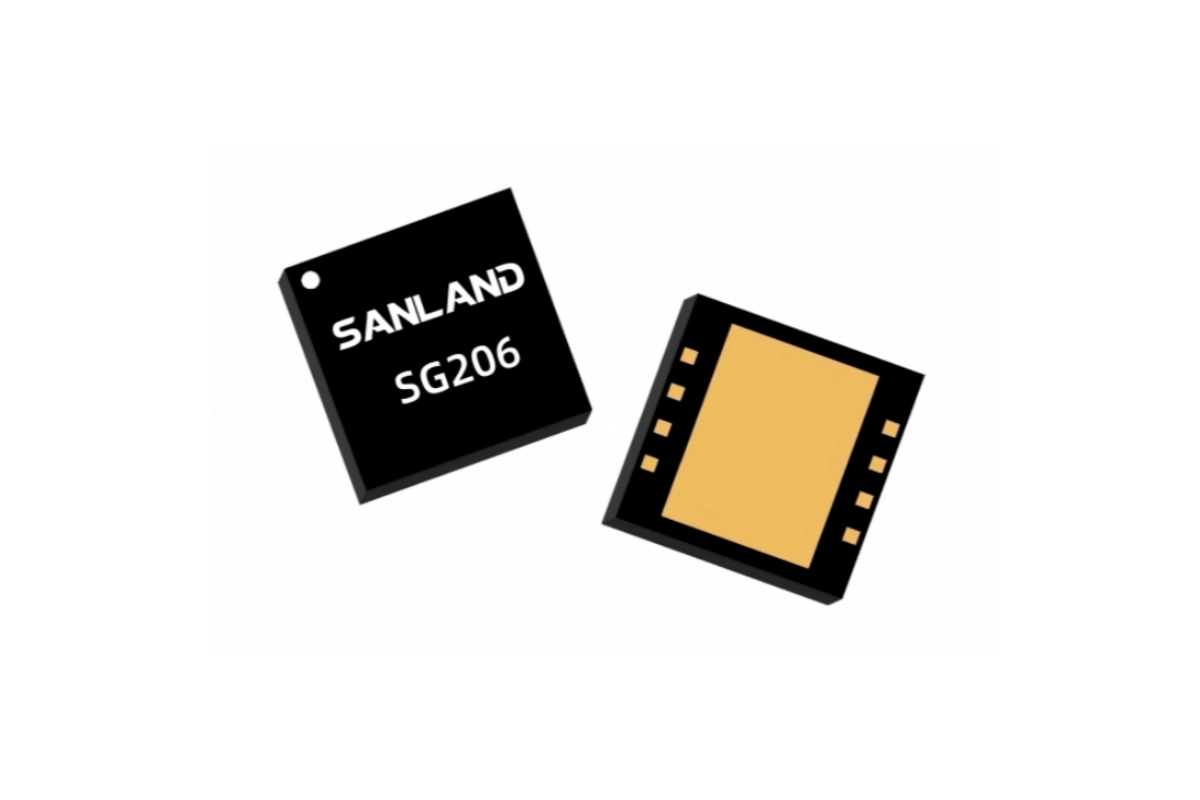

SG206 GaAs pHEMT differential RF amplifier in 5x5 laminate module

SG206 1,8 GHz GaAs pHEMT Differenz-HF-Verstärker-IC

Hauptmerkmale

● Betrieb im Frequenzbereich von 5 MHz bis 1800 MHz
● 5V- und 8V-Betrieb
● Verstärkung: Typischerweise 21,3 dB
● TCP: 66 dBmV bei 8 V
● Rauschzahl: 1,7/3,5 dB bei 50/1800 MHz
● RoHS-konform

Der SG206 von Sanland ist ein hochlinearer GaAs-pHEMT-Differenz-HF-Verstärker, der speziell für Breitband-CATV-DOCSIS-4.0-Anwendungen im Frequenzbereich von 5 MHz bis 1,8 GHz entwickelt wurde. Das Bauteil zeichnet sich durch ein Kaskodendesign aus, das eine flache Verstärkung von 21,3 dB bei sehr geringen Verzerrungen bietet. Mit einer Versorgungsspannung von 5 V oder 8 V liefert der SG206 bis zu 66 dBmV TCP mit 45 dB MER bei 8 V und eignet sich daher ideal für DOCSIS-4.0-Verstärker, optische Knoten, Remote-PHY-Geräte, FTTH, Heim-Gateways und Kabelmodems.

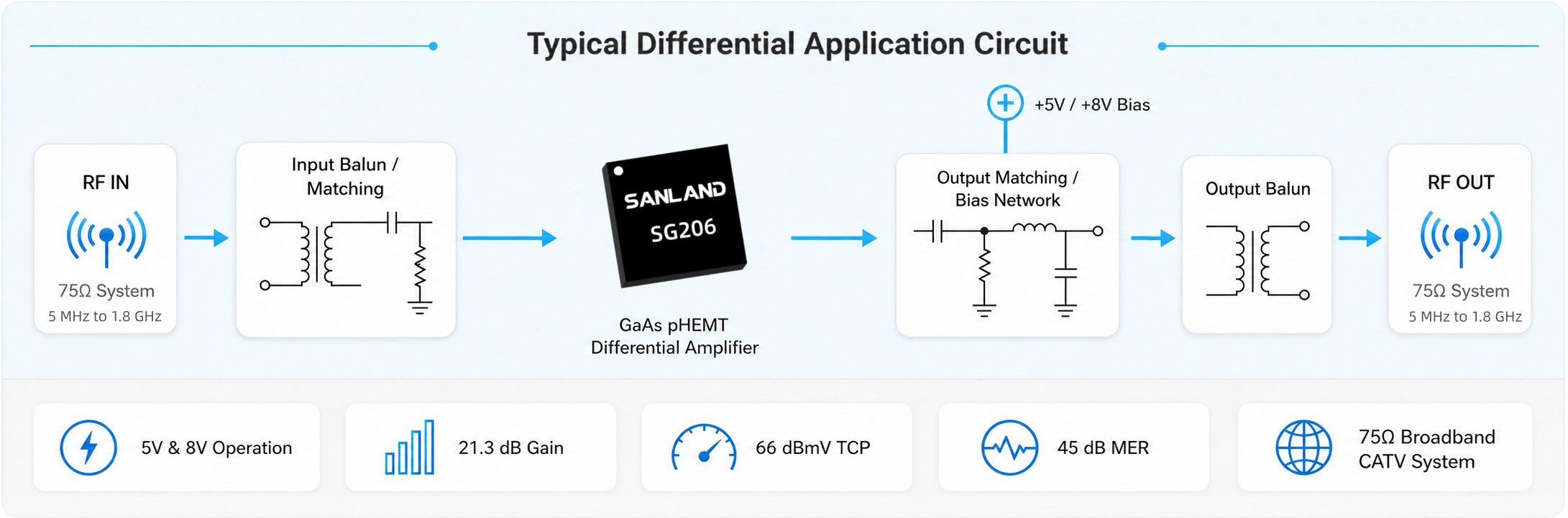

SG206 GaAs pHEMT differential RF amplifier typical application circuit for 5 MHz to 1.8 GHz 75Ω broadband CATV systems

  • Elektrische Spezifikationen bei +8 V, 50–1800 MHz
Parameter Typischer Wert
Frequenz 50–1800 MHz
Versorgungsspannung 8 V
Versorgungsstrom 325 mA
Verstärkung bei 50 MHz 20,4 dB
Verstärkung bei 1800 MHz 21,3 dB
MER 45 dB
Rauschzahl 1,7 / 3,5 dB
OIP3 42 dBm
OP1dB 29 dBm
Wärmewiderstand 45 ℃/W



  • Elektrische Spezifikationen bei +5 V und +8 V, 5–700 MHz
Parameter Typischer Wert
Frequenz 5–700 MHz
Versorgungsspannung 5 V / 8 V
Versorgungsstrom 308 / 317 mA
Verstärkung bei 5 MHz 20,6 dB
Verstärkung bei 700 MHz 20,6 dB
MER 45 dB
Rauschzahl 1,7 dB
OIP3 37 / 42 dBm
OP1dB 23,5 / 29 dBm
Wärmewiderstand 45 ℃/W



Der SG206 ist ein ultralinearer Differenz-HF-Verstärker, der für die optische Infrastruktur DOCSIS 4.0 entwickelt wurde und eine hohe Ausgangsleistung, hervorragende MER-Leistung und Breitband-CATV-Signalverstärkung bietet.

  • DOCSIS 4.0-Verstärker
  • DOCSIS 4.0 Optische Knoten
  • DOCSIS 4.0 Remote PHY-Geräte
  • FTTH GPON / GEPON RF-Overlay
  • Kabelmodems
  • Heimportale

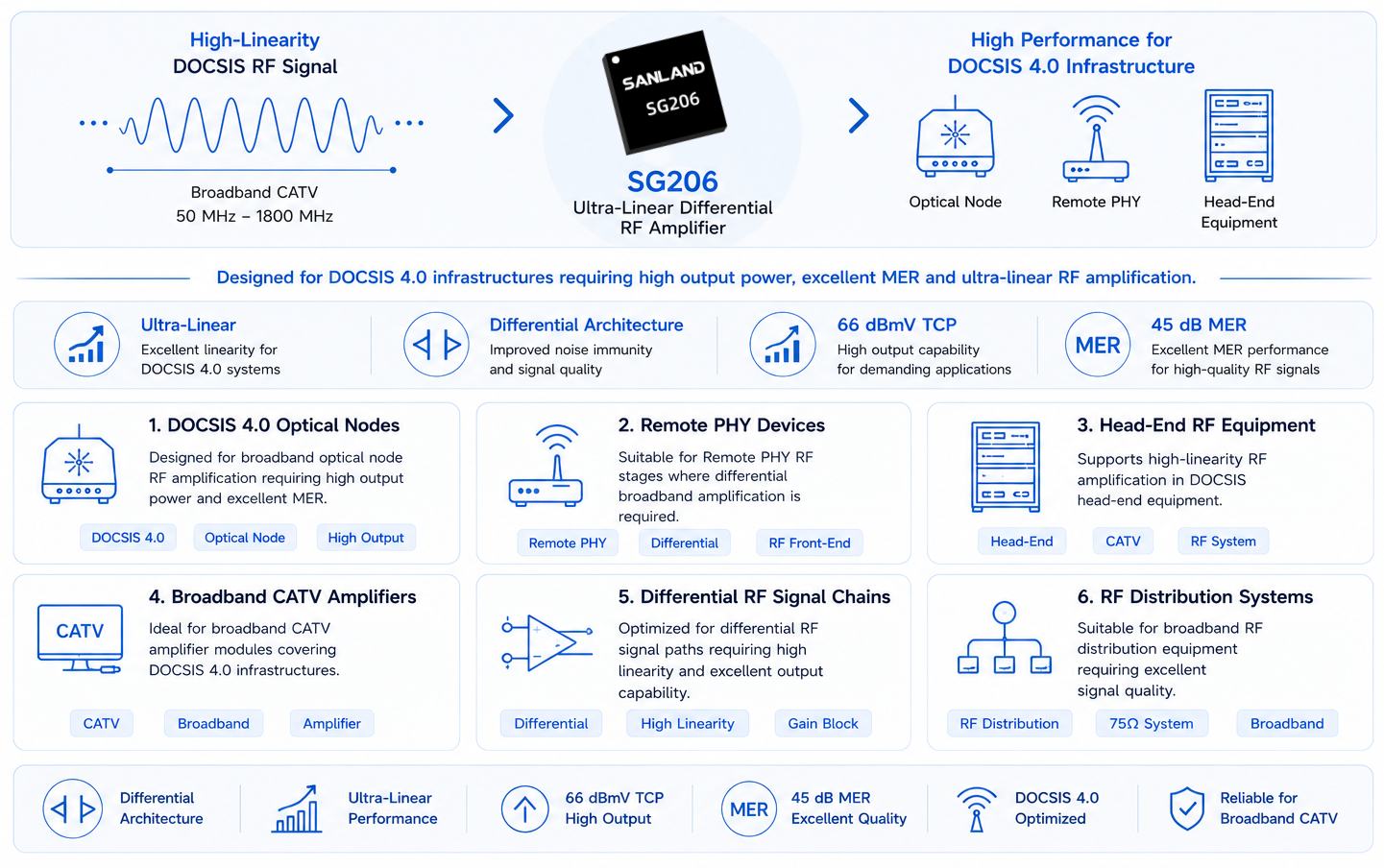

SG206 ultra-linear differential RF amplifier applications for DOCSIS 4.0 optical nodes, Remote PHY, head-end equipment and broadband CATV systems
