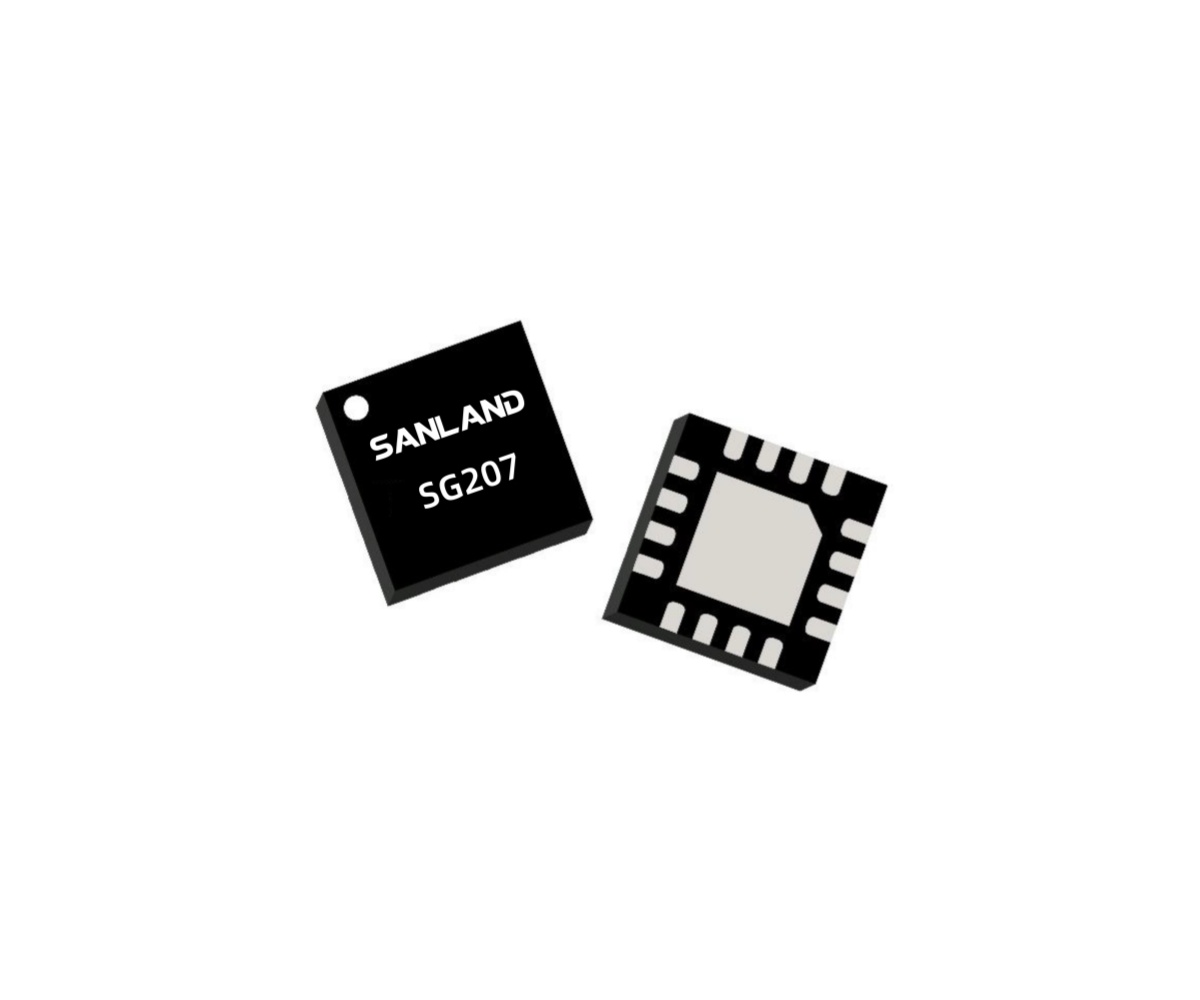

SG207 DOCSIS Upstream- und Downstream-GaAs-pHEMT-HF-Verstärker-IC

Hauptmerkmale

● Betrieb im Frequenzbereich von 5 MHz bis 1800 MHz

● 5V- und 7V-Betrieb

● Verstärkung: Typischerweise 21 dB

● Rauschzahl: 1,6 dB bei 1800 MHz

● OIP3: Typischerweise 39 dBm bei 7 V

● OP1dB: Typischerweise 23 dBm bei 7 V

● Upstream-Anwendungen: 5 MHz bis 684 MHz

● Downstream-Anwendungen: 47 MHz bis 1800 MHz

● 3 × 3 QFN-Gehäuse

● RoHS-konform

PRODUKTKATEGORIEN

Der SG207 von Sanland ist ein GaAs-pHEMT-MMIC-HF-Verstärker-IC mit Single-Ended-Betrieb, der für DOCSIS 3.1- und DOCSIS 4.0-Upstream- und Downstream-Anwendungen entwickelt wurde. Das Bauteil unterstützt Upstream-Betrieb von 5 MHz bis 684 MHz und Downstream-Betrieb von 47 MHz bis 1800 MHz und bietet eine typische Verstärkung von 21 dB, ein niedriges Rauschmaß und hohe Linearität in einem kompakten 3 × 3 QFN-Gehäuse. Mit einer Versorgungsspannung von 5 V oder 7 V eignet sich der SG207 für optische Knoten, CMTS-Kopfstellen, FTTH GPON/GEPON, Kabelmodems, Heim-Gateways und Single-Ended-Verstärkeranwendungen.

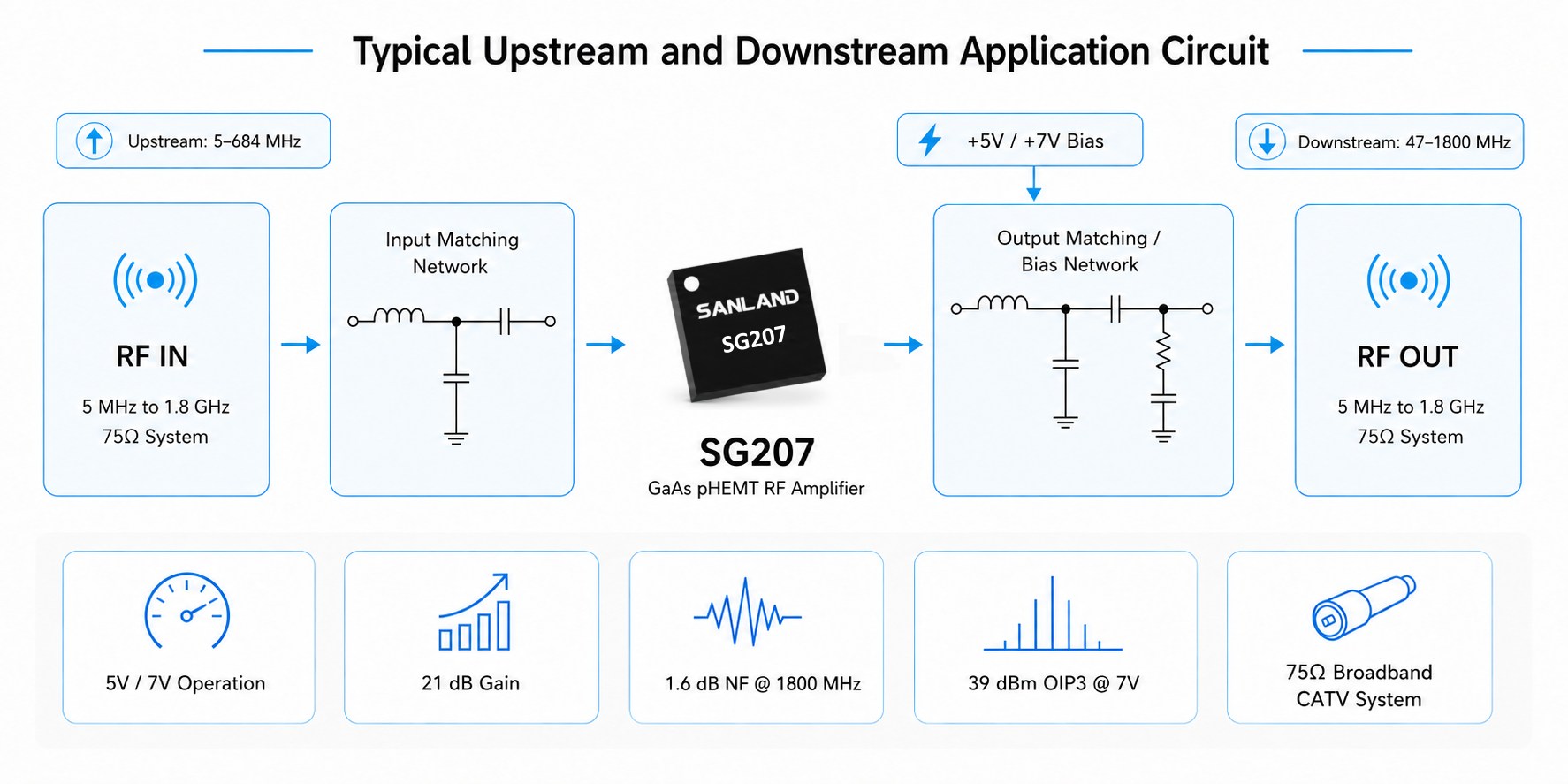

SG207 GaAs pHEMT RF amplifier typical upstream and downstream application circuit for 5 MHz to 1.8 GHz 75Ω broadband CATV systems

Downstream-Anwendung, 47–1800 MHz

Parameter	+5V Typisch	+7V Typisch
Frequenz	47–1800 MHz	47–1800 MHz
Versorgungsstrom	71 mA	101 mA
Gewinnen	21 dB	21,4 dB
Steigung	1 dB	1 dB
Rückseitige Isolation	25 dB	25 dB
Eingangsrückflussdämpfung	18 dB	20 dB
Rückflussdämpfung am Ausgang	20 dB	20 dB
Rauschzahl	1,0 / 1,6 dB	1,0 / 1,6 dB
OIP3	36 dBm	39 dBm
OP1dB	20 dBm	23 dBm
Wärmewiderstand	57 ℃/W	57 ℃/W

Upstream-Anwendung, 5–700 MHz

Parameter	+5V Typisch	+7V Typisch
Frequenz	5–700 MHz	5–700 MHz
Versorgungsstrom	70 mA	100 mA
Gewinnen	21 dB	21,3 dB
Steigung	0,2 dB	0,2 dB
Rückseitige Isolation	23 dB	23 dB
Eingangsrückflussdämpfung	21 dB	22 dB
Rückflussdämpfung am Ausgang	20 dB	19 dB
Rauschzahl	0,9 / 1,0 dB	0,9 / 1,2 dB
OIP3	35 dBm	40 dBm
OP1dB	20 dBm	23 dBm
Wärmewiderstand	57 ℃/W	57 ℃/W

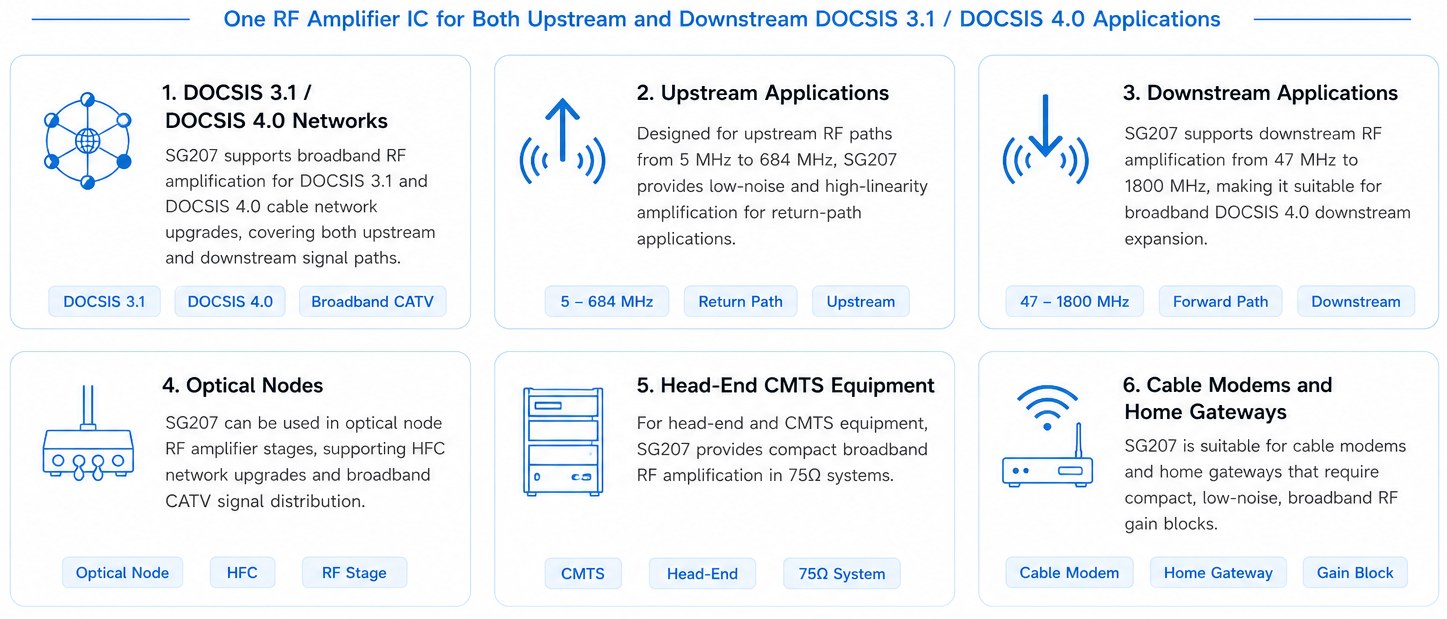

SG207 unterstützt DOCSIS-Upstream- und Downstream-Breitband-HF-Anwendungen für Kabelnetzinfrastruktur und Endgeräte.

DOCSIS 3.1 / DOCSIS 4.0 Netzwerke
Upstream-Anwendungen
Downstream-Anwendungen
Optische Knoten
Kopfstellen-CMTS-Ausrüstung
Kabelmodems und Heim-Gateways

SG207 GaAs pHEMT RF amplifier for DOCSIS 3.1 and DOCSIS 4.0 upstream and downstream applications, optical nodes, CMTS equipment, cable modems and home gateways

heiße Tags : GaAs pHEMT-HF-Verstärker DOCSIS 4.0 HF-Verstärker DOCSIS Upstream-HF-Verstärker DOCSIS Downstream-HF-Verstärker 5 MHz bis 1,8 GHz HF-Verstärker Breitband-CATV-HF-Verstärker
