SG204 1,8 GHz GaAs pHEMT HF-Verstärker-IC

Hauptmerkmale

● Betrieb im Frequenzbereich von 50 MHz bis 1800 MHz

● 5-V-Betrieb

● Verstärkung: Typischerweise 22,4 dB

● P1dB: 21dBm

● OIP3: 38dBm

● Rauschzahl: 1,7 dB bei 1800 MHz

● RoHS-konform

PRODUKTKATEGORIEN

Der SG204 ist ein hochlinearer GaAs-pHEMT-Single-Ended-MMIC-HF-Verstärker-IC, der für Breitband-HF-Systeme von 50 MHz bis 1800 MHz entwickelt wurde. Mit einer typischen Verstärkung von 22,4 dB, einem Rauschmaß von 1,7 dB und einem OIP3 von 38 dBm eignet sich der SG204 für DOCSIS-4.0-Verstärker, optische Knoten, FTTH-Netzwerke, Kabelmodems, Heim-Gateways und Single-Ended-Verstärkeranwendungen.

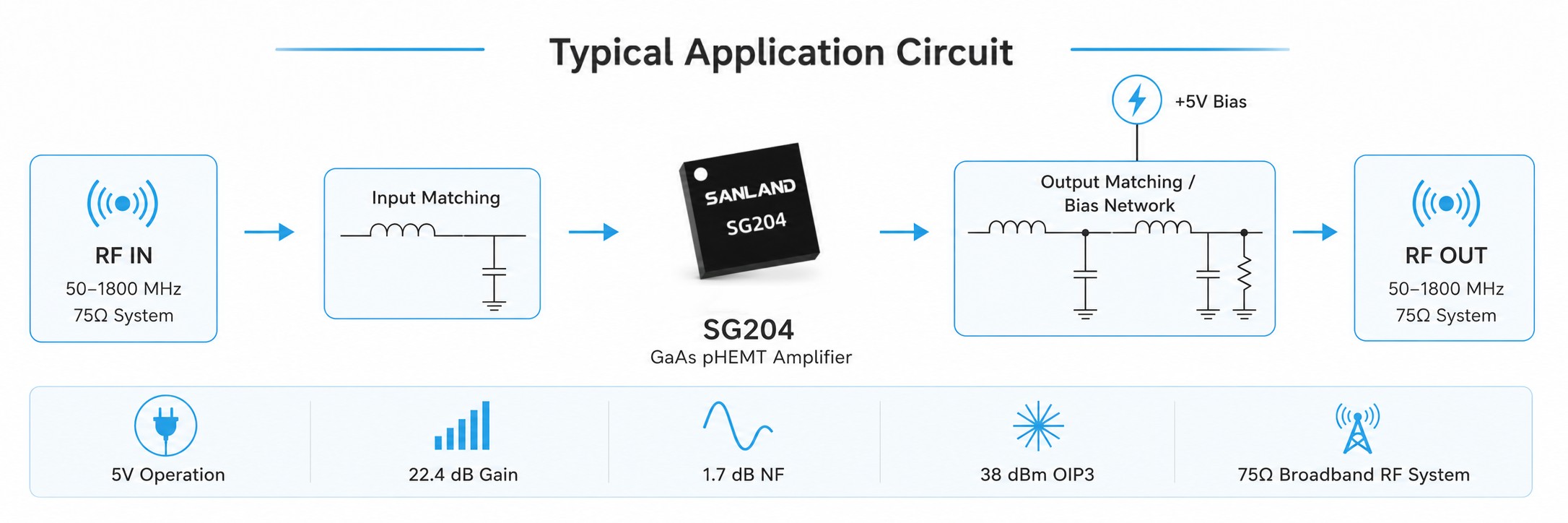

SG204 GaAs pHEMT RF amplifier typical application circuit for 50–1800 MHz broadband RF systems

Besonderheit	Wert
Frequenzbereich	50–1800 MHz
Gewinnen	Typ. 22,4 dB
Rauschzahl	1,7 dB Typ.
OIP3	38 dBm Typ.
OP1dB	21 dBm Typ.
Versorgungsspannung	5 V
Versorgungsstrom	125 mA Typ.
Paket	3 × 3 mm 16-poliges QFN-Gehäuse
Technologie	GaAs pHEMT MMIC

SG204 bietet hochlineare Breitband-HF-Verstärkung für DOCSIS 4.0- und 75Ω-HF-Systeme.

DOCSIS 4.0-Verstärker
DOCSIS 4.0 Optische Knoten
DOCSIS 4.0 Remote PHY-Geräte
FTTH GPON und GEPON
DOCSIS 4.0 Kabelmodem und Heim-Gateways
Single-Ended-Verstärkungsblock

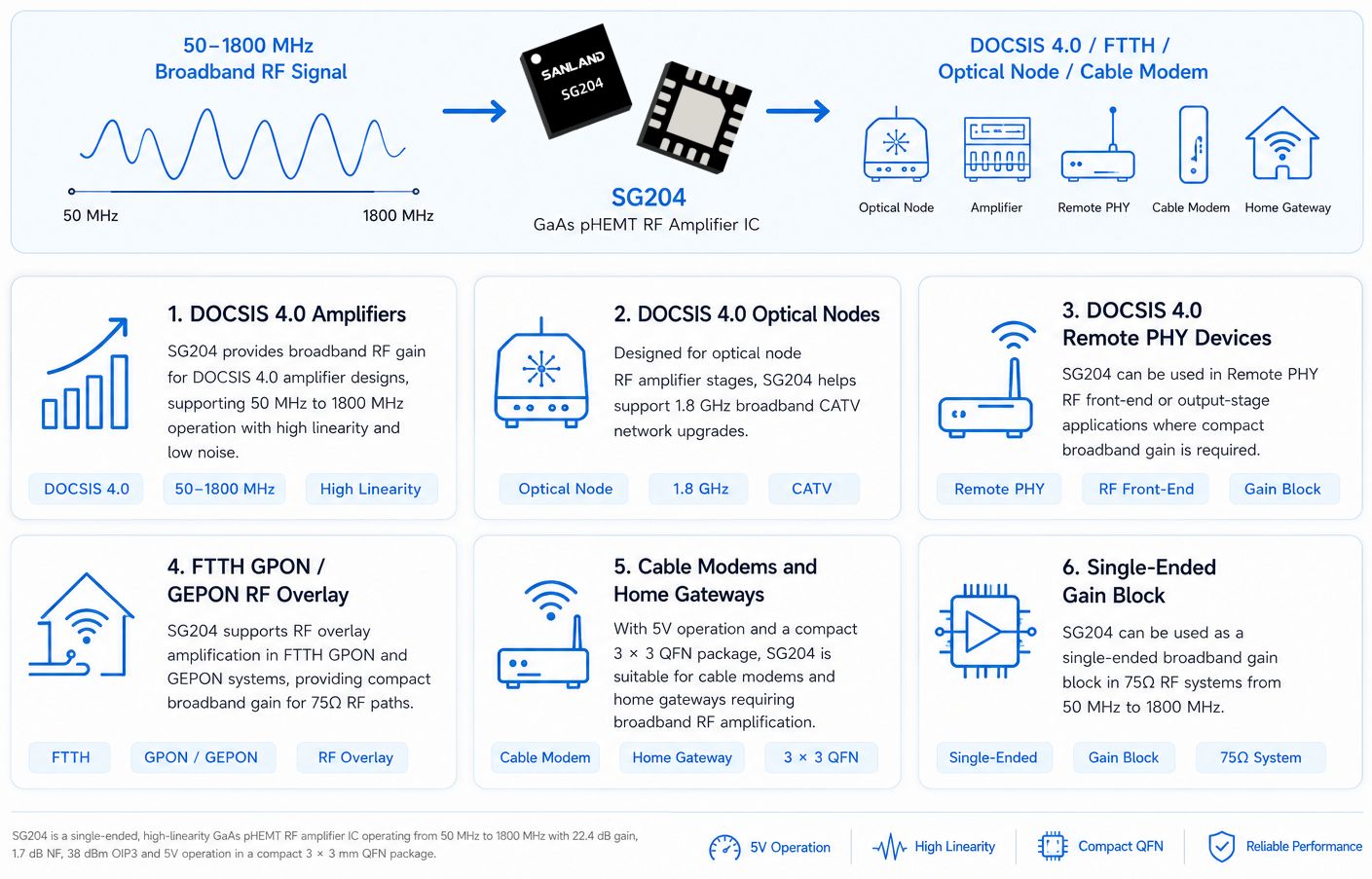

SG204 GaAs pHEMT RF amplifier applications for DOCSIS 4.0, FTTH, optical nodes, cable modems and 75Ω broadband RF systems
