Moderne HF-Systeme sind selten auf ein einzelnes Geräterack beschränkt. In vielen Kommunikations-, Rundfunk-, Satelliten- und Sensoranwendungen müssen Antennen oder HF-Signalquellen weit entfernt von Verarbeitungsanlagen in Gebäuden, Überwachungsräumen oder zentralen Steuerungseinrichtungen installiert werden.

Diese räumliche Trennung stellt eine wichtige technische Herausforderung dar: Wie können HF-Signale über größere Entfernungen transportiert werden, wobei eine brauchbare Signalqualität, flexible Einsatzmöglichkeiten und überschaubare Infrastrukturkosten erhalten bleiben?

Für viele kurze HF-Verbindungen eignet sich herkömmliches Koaxialkabel weiterhin. Mit zunehmender Kabellänge und Betriebsfrequenzen im GHz-Bereich können jedoch Dämpfung, Kabelgewicht, elektromagnetische Störungen und die Komplexität der Kabelführung zu wichtigen Problemen werden. RF over Fiber (RFoF) bietet eine Alternative: HF-Signale werden zur Übertragung über Glasfaser in optische Signale umgewandelt und am Empfangsende wieder in HF-Signale zurückgewandelt.

Für Anwendungen, die über einen breiten Frequenzbereich arbeiten, können RFoF-Systeme, die Signale bis zu 6 GHz unterstützen, eine praktische Transportplattform für entfernte Antennen, verteilte drahtlose Infrastrukturen, Satellitenbodenstationen, Rundfunknetze und präzise Signalverteilungsumgebungen bieten.

Warum die Übertragung von HF-Signalen über große Entfernungen bei höheren Frequenzen schwieriger wird

Die Übertragung von HF-Signalen beschränkt sich nicht nur auf die Verbindung zweier Geräte. Das Übertragungsmedium kann den Systemaufbau, den Wartungsaufwand und die gesamte Signalqualität beeinflussen.

Bei langen Koaxialkabelstrecken können verschiedene Probleme auftreten:

• Zunehmende Dämpfung: Die Verluste in HF-Kabeln nehmen im Allgemeinen mit steigender Frequenz und Kabellänge zu.
• Installationskomplexität: Dicke, verlustarme Koaxialkabel können schwer sein und sich nur schwer durch Gebäude, Türme, Tunnel oder abgelegene Standorte verlegen lassen.
• Exposition gegenüber elektromagnetischen Störungen: In elektrisch störungsanfälligen Umgebungen kann bei langen, auf Kupfer basierenden Signalwegen eine zusätzliche Abschirmung und Erdung erforderlich sein.
• Begrenzte Flexibilität bei der Bereitstellung: Ein abgelegener Antennenstandort bietet möglicherweise nicht genügend Platz, Kühlkapazität oder Zugangsbedingungen für eine vollständige HF-Verarbeitungsausrüstung.
• Wachsender Bandbreitenbedarf: Moderne drahtlose Systeme, Satellitensysteme und Sensorsysteme müssen Signale möglicherweise über breite Frequenzbereiche anstatt über einen einzigen schmalbandigen Kanal übertragen.

Diese Herausforderungen sind besonders relevant, wenn Antennen an Orten mit optimalem Signalempfang platziert werden müssen, während die Verarbeitungsgeräte an einem sicheren, zugänglichen oder zentralen Ort verbleiben müssen. Durch die Verlagerung des Fernsignalwegs von Koaxialkabel auf Glasfaser können Systementwickler flexiblere HF-Architekturen für die Fernübertragung realisieren.

Wie HF über Glasfaser für Signale bis zu 6 GHz funktioniert

Eine RFoF-Verbindung besteht typischerweise aus einem Sender, einem Glasfaserpfad und einem Empfänger. Am Sender empfängt der RFoF-Sender ein eingehendes HF-Signal und wandelt es in ein optisches Signal um. Dieses optische Signal wird anschließend über eine Singlemode-Faser übertragen. Am Empfänger wandelt der RFoF-Empfänger das optische Signal wieder in ein elektrisches HF-Ausgangssignal um, das anschließend verstärkt, überwacht, abgemischt oder weiterverarbeitet werden kann.

Diese Architektur bietet mehrere praktische Vorteile für die Übertragung von HF-Signalen über große Entfernungen:

• Optische Fasern sind leichter und einfacher zu verlegen als lange Strecken von Hochleistungs-Koaxialkabeln.
• Die Glasfaserübertragung ist von Natur aus resistent gegen elektromagnetische Störungen.
• Singlemode-Fasern ermöglichen die Platzierung von Antennen an entfernten Standorten und den Einsatz zentralisierter Gerätearchitekturen.
• Breitbandige RFoF-Verbindungen können über einen einzigen Transportansatz verschiedene Arten von HF-Anwendungen ermöglichen.
• Optische Wellenlängenoptionen wie 1310 nm und 1550 nm können Systemdesignern helfen, mit der bestehenden Glasfaserinfrastruktur zu arbeiten.

Ein Frequenzbereich von 5 MHz bis 6 GHz ist besonders nützlich, da es viele Anforderungen an die HF-Übertragung in den Bereichen Kommunikation, Rundfunk, Satellitenkommunikation und wissenschaftliche Anwendungen abdeckt. Anstatt für jedes schmalbandige Frequenzsegment einen separaten Übertragungsansatz zu entwickeln, können Ingenieure eine Breitband-RFoF-Plattform in Betracht ziehen, die für verschiedene Einsatzszenarien geeignet ist.

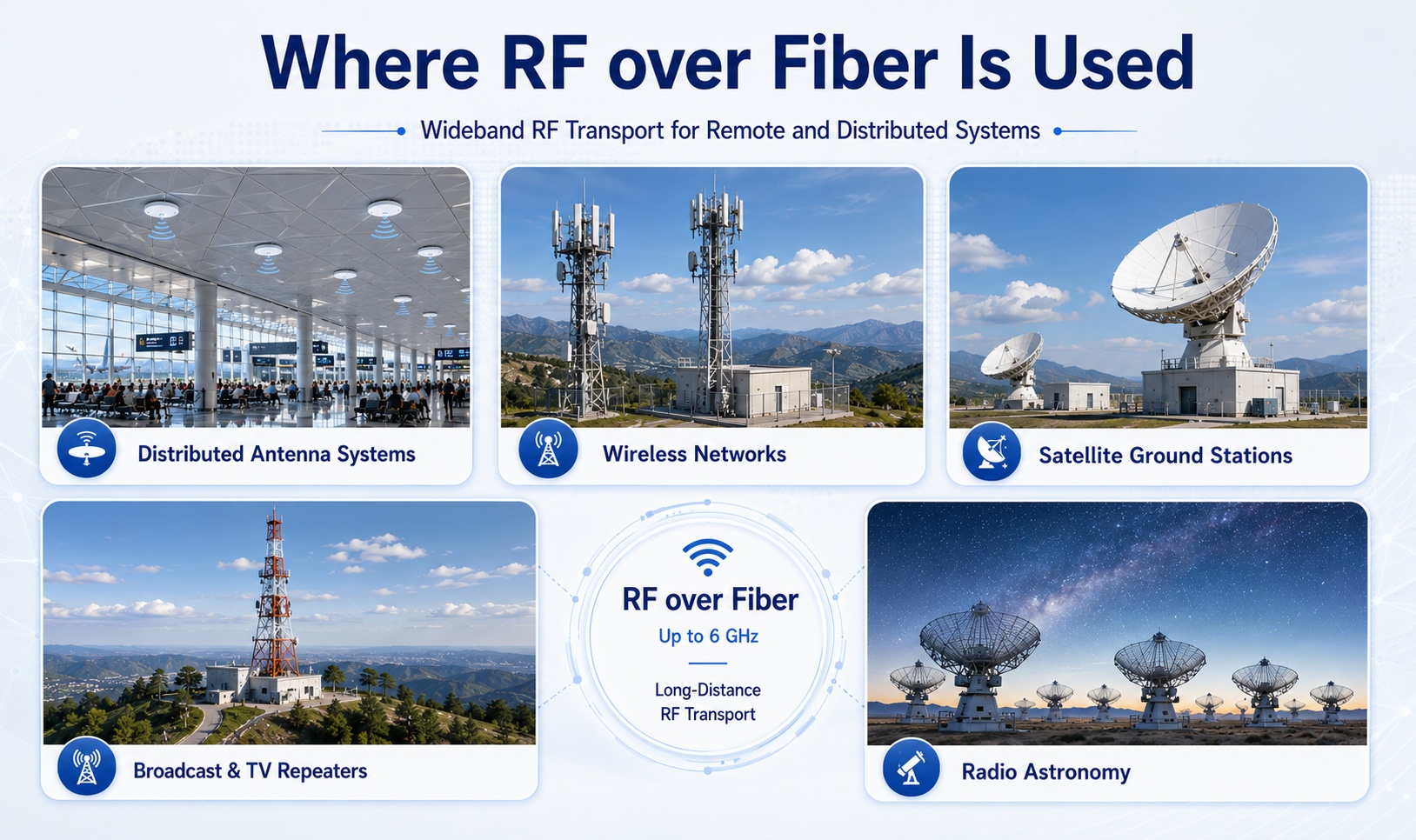

Wichtigste Anwendungsfälle für RFoF bis 6 GHz

1. Fernantennensysteme und verteilte Antennensysteme

Bei Fernantennensystemen müssen häufig Antennen auf Dächern, Türmen, in Tunneln, auf Campusgeländen oder in großen öffentlichen Einrichtungen installiert werden, während die zugehörige HF-Ausrüstung in einem Technikraum im Gebäude verbleibt.

In solchen Situationen können lange Koaxialkabelstrecken die Installation erschweren und zu erhöhten Signalverlusten führen. RFoF ermöglicht es, das am Antennenstandort erfasste oder verteilte HF-Signal über Glasfaser zu einem anderen Teil der Anlage zu übertragen.

Dies ist insbesondere für verteilte Antennensysteme (DAS) relevant, bei denen die HF-Abdeckung über große Gebäude, Stadien, Verkehrsanlagen oder Industrieanlagen ausgedehnt werden muss. Eine glasfaserbasierte HF-Transportarchitektur kann dazu beitragen, verteilte HF-Punkte mit zentraler Ausrüstung zu verbinden und gleichzeitig die Abhängigkeit von sperrigen, weitreichenden Koaxialkabeln zu reduzieren.

Für Systemintegratoren, die Fernverteilungssysteme für Funkwellen entwickeln, bietet eine RFoF-Verbindung, die Frequenzen bis zu 6 GHz unterstützt, Flexibilität für den Breitbandsignaltransport innerhalb moderner Gebäude- und Außennetze.

2. Drahtlose Kommunikationsnetze und Sub-6-GHz-Infrastruktur

Die drahtlose Infrastruktur basiert zunehmend auf verteilten Architekturen. Antennen, HF-Empfangspunkte und Signalverarbeitungsgeräte können über beträchtliche Entfernungen voneinander getrennt sein, insbesondere in Systemen zur Reichweitenerweiterung, Testeinrichtungen, privaten drahtlosen Netzwerken und Netzwerküberwachungsumgebungen.

Eine RFoF-Verbindung, die 6 GHz erreicht, kann für viele Anforderungen an die drahtlose Signalübertragung im Sub-6-GHz-Bereich relevant sein. Sie ermöglicht die Übertragung von HF-Signalen zwischen entfernten Antennenpositionen und zentral platzierten Geräten, ohne dass die gesamte HF-Verarbeitungskette an jedem Antennenpunkt installiert werden muss.

Für LTE, 5G-Infrastruktur und andere drahtlose Kommunikationssysteme kann die Breitband-Transportfähigkeit die Systemplanung vereinfachen. Anstatt einen Glasfaserpfad auf einen sehr begrenzten Anwendungsbereich zu beschränken, bietet ein Breitband-RFoF-Design Flexibilität für die sich ändernden Netzwerkanforderungen.

Der Hauptvorteil liegt nicht einfach in der Bandbreite; vielmehr geht es um die Möglichkeit, Antennen entsprechend den Anforderungen an die HF-Abdeckung zu platzieren und gleichzeitig Verarbeitungs-, Steuerungs- und Wartungsgeräte dort zu positionieren, wo ein Betrieb am praktischsten ist.

3. Satellitenbodenstationen und Satellitenkommunikationseinrichtungen

Satellitenkommunikationsanlagen nutzen üblicherweise Antennen, die im Freien oder an abgelegenen Standorten mit freier Sicht zum Himmel installiert sind. Die Empfangs-, Überwachungs- und Verarbeitungsgeräte befinden sich hingegen aus Schutzgründen, für Wartungsarbeiten und die Systemverwaltung oft in Gebäuden.

Dies schafft eine natürliche Notwendigkeit für die HF-Übertragung von der Antenne zum Geräteraum.

RFoF unterstützt diese Architektur durch die Übertragung empfangener oder verteilter HF-Signale über Glasfaser zwischen Antennenbereich und Innengeräten. Die Unempfindlichkeit von Glasfasern gegenüber elektromagnetischen Störungen ist besonders in Umgebungen mit mehreren HF-Systemen, Stromversorgungsinfrastruktur und langen Kabelstrecken von Vorteil.

Für Satellitenbodenstationen und Satellitenkommunikationsanlagen bietet sich eine Breitband-RFoF-Verbindung an, wenn Entwickler eine flexible Übertragungsmethode über Frequenzbereiche von MHz bis GHz benötigen. Die Abdeckung bis zu 6 GHz ist für verschiedene HF-Signalwege in Satellitenkommunikationsumgebungen relevant, abhängig von der Gesamtsystemkonfiguration und dem Frequenzplan.

4. Repeater-Netzwerke für Rundfunk und digitales Fernsehen

Rundfunksysteme beinhalten häufig die Signalübertragung zwischen Studios, Senderstandorten, Relaisstationen, Überwachungspunkten und Verteilanlagen. In vielen dieser Systeme muss das HF-Signal zwischen räumlich getrennten Orten übertragen werden, bevor es verarbeitet, verstärkt oder erneut gesendet wird.

Die Verwendung von Glasfaser für den Transportteil des HF-Pfades kann die Installation vereinfachen, insbesondere dort, wo lange Koaxialkabelstrecken aufgrund der Kabellänge, elektromagnetischer Störungen oder des begrenzten Verlegungsraums weniger attraktiv sind.

RFoF ist auch in Rundfunkumgebungen nützlich, in denen eine zentrale Überwachung oder die Platzierung von Geräten an entfernten Standorten erforderlich ist. Durch die Unterstützung von Breitband-HF-Übertragung ermöglicht eine RFoF-Verbindung Rundfunkanstalten und Systemintegratoren flexiblere Signalverteilungskonzepte, ohne auf kurze Kupferverbindungen beschränkt zu sein.

Bei digitalen TV-Repeatern und der dazugehörigen Rundfunkinfrastruktur kann die Möglichkeit, HF-Signale über Glasfaser zu übertragen, zu einer übersichtlicheren Standortplanung und einer einfacheren Organisation des Technikraums beitragen.

5. Radioastronomie und präzise Signalverteilung

Anwendungen in der Radioastronomie und Fernerkundung erfordern häufig, dass Antennen oder Empfangselemente an Orten platziert werden, die für die Signalbeobachtung optimiert sind, anstatt einen bequemen Zugang zu den Geräten zu ermöglichen. Die Signale müssen dann gegebenenfalls zu zentralen Verarbeitungs- oder Analysesystemen übertragen werden.

Bei diesen Anwendungen kann besonderer Wert auf HF-Übertragungseigenschaften wie Bandbreite, Linearität, Rauschverhalten und stabile Verbindungsleistung gelegt werden.

RFoF ist relevant, da Glasfaser die Signalübertragung über Distanz ermöglicht und gleichzeitig elektromagnetische Kopplung entlang des optischen Pfades vermeidet. Für Radioteleskope, Fernmesssysteme und andere empfindliche Empfangsanwendungen kann dies ein wichtiger architektonischer Vorteil sein.

Verwandte Präzisionsanwendungen, wie z. B. Takt- und Frequenzsynchronisationssysteme, können ebenfalls von faserbasierten Verteilungsansätzen profitieren, bei denen sich Signalwege über ein Gelände oder zwischen Gerätebereichen erstrecken müssen.

Obwohl jede wissenschaftliche oder Synchronisationsanwendung ihre eigenen Leistungsanforderungen hat, bieten Breitband-RFoF-Verbindungen Systementwicklern eine nützliche Transportoption, die sich bei räumlicher Trennung von HF-Quellen und Verarbeitungsgeräten eignet.

Was bei der Auswahl einer 6-GHz-RFoF-Verbindung zu beachten ist

Die Auswahl einer RFoF-Verbindung erfordert mehr als nur die Überprüfung der oberen Frequenzgrenze. Ein Produkt kann zwar Signale bis zu 6 GHz unterstützen, die Eignung der Verbindung hängt jedoch von der Signalumgebung, der erforderlichen Architektur und den Integrationsbedingungen ab.

Wichtige Auswahlkriterien sind:

1. Frequenzbereich

Die erste Voraussetzung ist, dass die RFoF-Verbindung das vorgesehene Betriebsspektrum abdeckt. Ein breites Spektrum wie beispielsweise 5 MHz bis 6 GHz kann nützlich sein für Projekte, die mehrere HF-Anwendungen umfassen oder eine zukünftige Systemerweiterung beinhalten.

2. Gain und Gain-Flatness

Die Verstärkung gibt an, wie sich der HF-Ausgangspegel über die optische Verbindung zum HF-Eingangspegel verhält. Die Verstärkungslinearität ist auch in Breitbandsystemen wichtig, da sie mitbestimmt, wie gleichmäßig Signale über den unterstützten Frequenzbereich übertragen werden.

3. Linearität und Dynamikbereich

In Umgebungen mit mehreren HF-Trägern oder Signalen unterschiedlicher Leistungspegel ist Linearität wichtig. Parameter wie der störungsfreie Dynamikbereich und das Intercept-Verhalten dritter Ordnung helfen Ingenieuren bei der Beurteilung, ob eine Verbindung für anspruchsvolle HF-Signalübertragung geeignet ist.

4. Geräuschverhalten

Bei Anwendungen mit entfernten Antennen, Satelliten und Sensoren können die Rauscheigenschaften besonders relevant sein. Eine für Umgebungen mit schwachen Signalen vorgesehene Verbindung sollte sorgfältig im Hinblick auf das Gesamtbudget des HF-Systems bewertet werden.

5. Faser- und Steckerkompatibilität

Systementwickler sollten den Fasertyp, das optische Steckerformat und die Wellenlängenanforderungen bestätigen. Singlemode-Fasern, FC/APC-Verbindungen und Wellenlängenoptionen von 1310 nm oder 1550 nm sind häufig relevante Faktoren bei der Planung von RFoF-Implementierungen.

6. Architekturoptionen

Manche Installationen erfordern eine einfache Punkt-zu-Punkt-Funkübertragung, während andere von WDM-kompatiblen Designs oder bidirektionalen Architekturen mit einer einzigen Faser profitieren können. Die Abstimmung der RFoF-Lösung auf die Glasfasertopologie kann die Installation vereinfachen und die bestehende Infrastruktur besser nutzen.

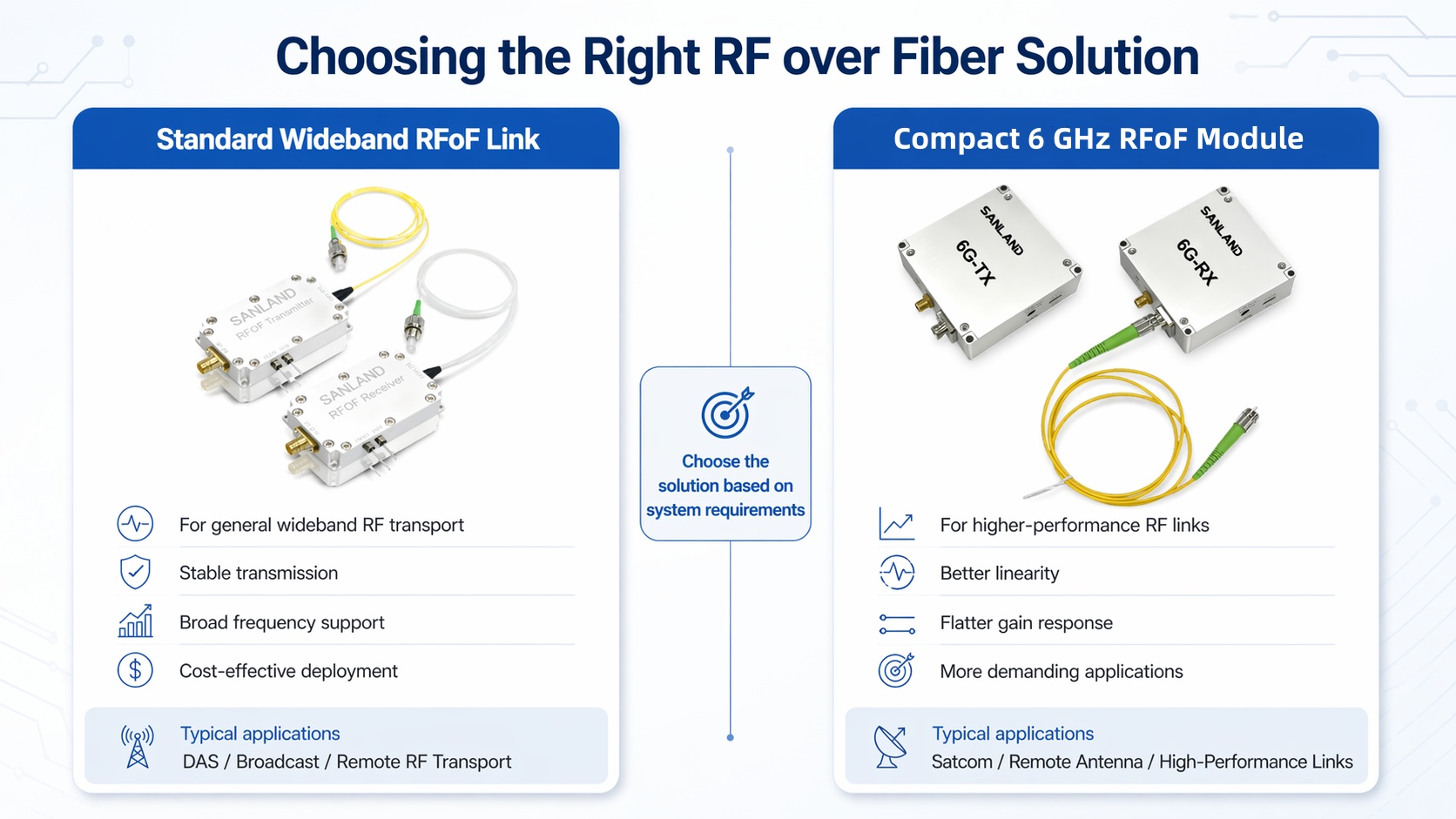

RFoF-Lösungen für unterschiedliche Bereitstellungsanforderungen

Für kompakte, analoge Punkt-zu-Punkt-HF-Übertragungsanwendungen bietet Sanland eine kompaktes 6-GHz-RF-über-Glasfaser-ModulDas Modul unterstützt einen HF-Frequenzbereich von 5 MHz bis 6 GHz und dient der Umwandlung analoger HF-Signale in optische Signale und zurück. Zu den veröffentlichten Spezifikationen gehören eine nominelle Verstärkung von 20 dB, eine Verstärkungslinearität von ±2,5 dB, eine HF-Impedanz von 50 Ohm, FC/APC-Lichtwellenleiteranschlüsse sowie Wellenlängenoptionen von 1310 nm oder 1550 nm. Dank seiner kompakten Bauform und des Plug-and-Play-Designs eignet es sich für Anwendungen in der Antennenkommunikation, Satellitenkommunikation, Rundfunk, verteilten Antennensystemen und Radioteleskopen.

Für Systeme, die eine größere architektonische Flexibilität erfordern, bietet Sanland auch eine Breitband-HF-Übertragung über Glasfaser für 5 MHz–6 GHz. Diese RFoF-Verbindung ist für die transparente Übertragung analoger und digitaler HF-Signale über SM28-Singlemode-Faser ausgelegt. Sie unterstützt optische Wellenlängen von 1310 nm und 1550 nm und ist kompatibel mit WDM-basierten bidirektionalen Single-Fiber-Architekturen. Zu den Anwendungsbereichen zählen verteilte Antennensysteme, drahtlose Kommunikationsnetze, Satellitenbodenstationen, Radioastronomie, Rundfunk- und Digitalfernseh-Repeater, die Fernverteilung von HF-Signalen sowie Takt- und Frequenzsynchronisationssysteme.

Diese beiden Ansätze veranschaulichen, wie RFoF-Produkte je nach Einsatzprioritäten ausgewählt werden können: kompakte analoge Signalübertragung für einfache Punkt-zu-Punkt-Verbindungen oder eine Breitband-Verbindungsarchitektur für flexiblere Kommunikations- und Verteilungssysteme.

Fazit: Erweiterung der HF-Reichweite durch faserbasierte Übertragung

Die Übertragung von HF-Signalen über große Entfernungen gewinnt zunehmend an Bedeutung, da Antennen, verteilte HF-Punkte und Verarbeitungsgeräte in modernen Kommunikations-, Satelliten-, Rundfunk- und wissenschaftlichen Systemen immer weiter voneinander entfernt angeordnet werden.

Während Koaxialkabel weiterhin effektiv für Kurzstreckenverbindungen eingesetzt werden, bietet RF over Fiber eine praktische Alternative für Anwendungen, bei denen Entfernung, Kabelgewicht, elektromagnetische Störungen oder Installationsflexibilität wichtige Faktoren darstellen.

Mit einer Frequenzabdeckung von bis zu 6 GHzRFoF-Verbindungen können eine breite Palette von Anwendungen unterstützen, darunter entfernte Antennen, DAS-Infrastruktur, drahtlose Kommunikationssysteme, Satellitenbodenstationen, Rundfunknetze und Radioastronomieumgebungen.

Für Ingenieurteams, die die Übertragung von HF-Signalen über große Entfernungen evaluieren, sollte die passende RFoF-Lösung anhand von Frequenzbereich, Übertragungsverstärkung, Frequenzgang, Rauschen, Linearität, optischer Schnittstelle und Anforderungen an die Faserarchitektur ausgewählt werden. Eine sorgfältig ausgewählte faserbasierte HF-Übertragungsstrecke kann zu einem flexibleren und skalierbareren HF-Systemdesign beitragen.
