5 MHz–6 GHz Plug-and-Play-Analog-HF-Verbindung über Glasfaser

Die Module 6G-TX und 6G-RX wurden für die einfache Punkt-zu-Punkt-Übertragung analoger HF-Signale entwickelt und bilden eine sofort einsatzbereite HF-über-Glasfaser-Verbindung, die keine externe Steuerung erfordert. Sie unterstützen die HF-Übertragung von 5 MHz bis 6 GHz über Singlemode-Glasfaser mit einer nominalen Verstärkung von 20 dB.

Mit 104 dB·Hz^2/3 Mit einem SFDR und einer Verstärkungsflachheit von ±0,25 dB über einen beliebigen 36-MHz-Bereich eignet sich die Verbindung für Anwendungen, die eine stabile Breitband-HF-Übertragung und eine einfache Installation erfordern.

• HF-zu-Optisch-Umwandlung

Der 6G-TX empfängt das analoge HF-Signal über den 50Ω SMA-Eingang und wandelt es in ein optisches Signal um.

• Übertragung über Glasfaser

Das optische Signal wird über eine vom Kunden installierte Singlemode-Glasfaser zum entfernten Standort transportiert.

• Optisch-zu-HF-Umwandlung

Der 6G-RX wandelt das optische Signal wieder in ein HF-Signal um und gibt es über den 50Ω SMA-Ausgang aus.

*Ein 6G-TX und ein 6G-RX bilden eine vollständige unidirektionale, Plug-and-Play-RF-over-Fiber-Verbindung.

 Häufig gestellte Fragen

• Was ist erforderlich, um eine vollständige 6-GHz-RFoF-Verbindung einzurichten?

Für eine vollständige Verbindung werden ein 6G-TX-Modul und ein 6G-RX-Modul benötigt, die mit derselben optischen Wellenlänge arbeiten. Verbinden Sie die Module mit Singlemode-Faser und verwenden Sie die 50-Ω-SMA-Anschlüsse für den HF-Ein- und -Ausgang. Eine externe Steuerung ist nicht erforderlich.

• Benötigt die RFoF-Verbindung eine externe Steuerung?

Nein. Die 6G-TX und 6G-RX sind für den Plug-and-Play-Betrieb ausgelegt. Nach dem Anschluss von HF, Glasfaser und Stromversorgung ist keine Ethernet- oder externe Steuerungsschnittstelle mehr erforderlich.

• Wie gut werden Breitband- und modulierte HF-Signale durch die Verbindung erhalten?

Die Verbindung unterstützt HF-Signale von 5 MHz bis 6 GHz mit einer Verstärkungslinearität von ±2,5 dB über das gesamte Betriebsfrequenzband und ±0,25 dB innerhalb einer Bandbreite von 36 MHz. Ihre Empfindlichkeit beträgt 104 dB·Hz.^2/3 SFDR unterstützt die Übertragung von breitbandigen und digital modulierten HF-Trägern innerhalb der spezifizierten Eingangsbedingungen.

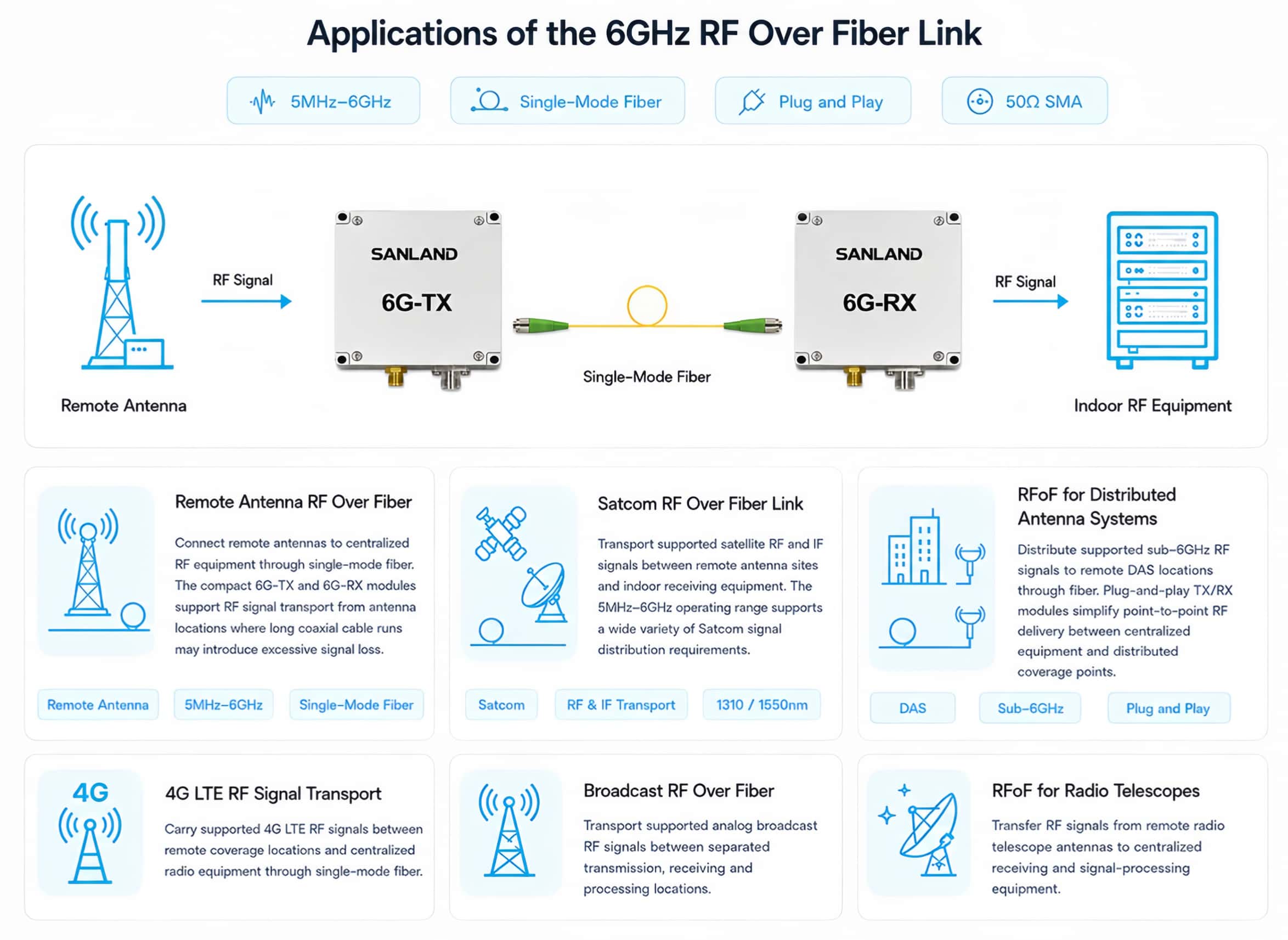

• Für welche Anwendungen ist die 6-GHz-RF-over-Fiber-Verbindung ausgelegt?

Typische Anwendungsgebiete sind unter anderem Fernantennenverbindungen, Satellitenkommunikation, verteilte Antennensysteme, 4G LTE RF-Transport, Rundfunksignalverteilung und Radioteleskope.

• Welche optische Wellenlänge und welche Faserschnittstelle stehen zur Verfügung?

Das Produkt ist wahlweise mit einer optischen Wellenlänge von 1310 nm oder 1550 nm erhältlich. Es verwendet Singlemode-Fasern mit FC/APC-Steckern und liefert eine optische Ausgangsleistung von 3 ± 0,5 mW. Die Sende- und Empfangsmodule müssen die gleiche Wellenlänge verwenden.
