Hauptmerkmale
| ● SM28-Faser |
| ● Unterstützt bis zu 6,0 GHz |
| ● Geringer Verlust |
| ● Niedrige Kosten |
| ● Stabil |
| ● Unterstützt optische Wellenlängen von 1310 nm und 1550 nm |

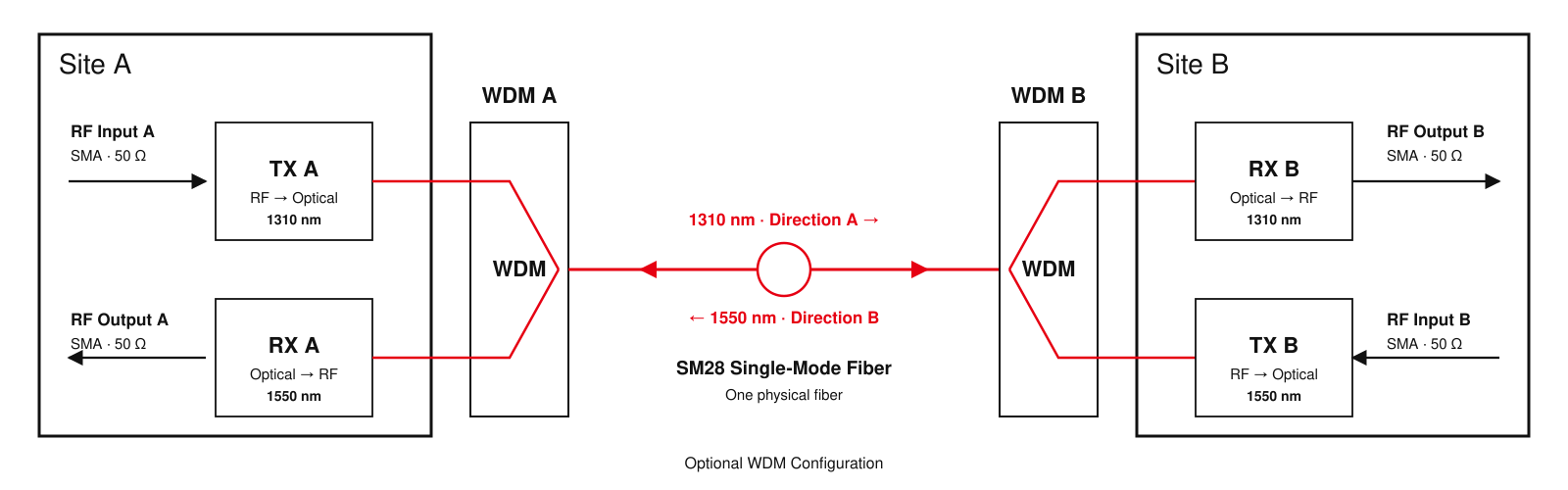

| ● Kompatibel mit WDM für bidirektionale Architekturen mit einer einzigen Faser |
| ● Transparente Übertragung von analogen und digitalen HF-Signalen über Glasfaser |
| ●Hohe Linearität und großer Dynamikbereich für anspruchsvolle HF-Anwendungen |
Die RF Over Fiber (RFoF) Analog/Digital-Verbindung wandelt Breitband-HF-Signale in optische Signale für die Übertragung über große Entfernungen über Singlemode-Fasern um.
Durch die Nutzung der inhärenten Vorteile von Glasfasern – geringe Verluste, Immunität gegen elektromagnetische Störungen und große Bandbreite – ermöglicht das System eine transparente HF-Übertragung mit exzellentem Rausch- und Linearitätsverhalten.

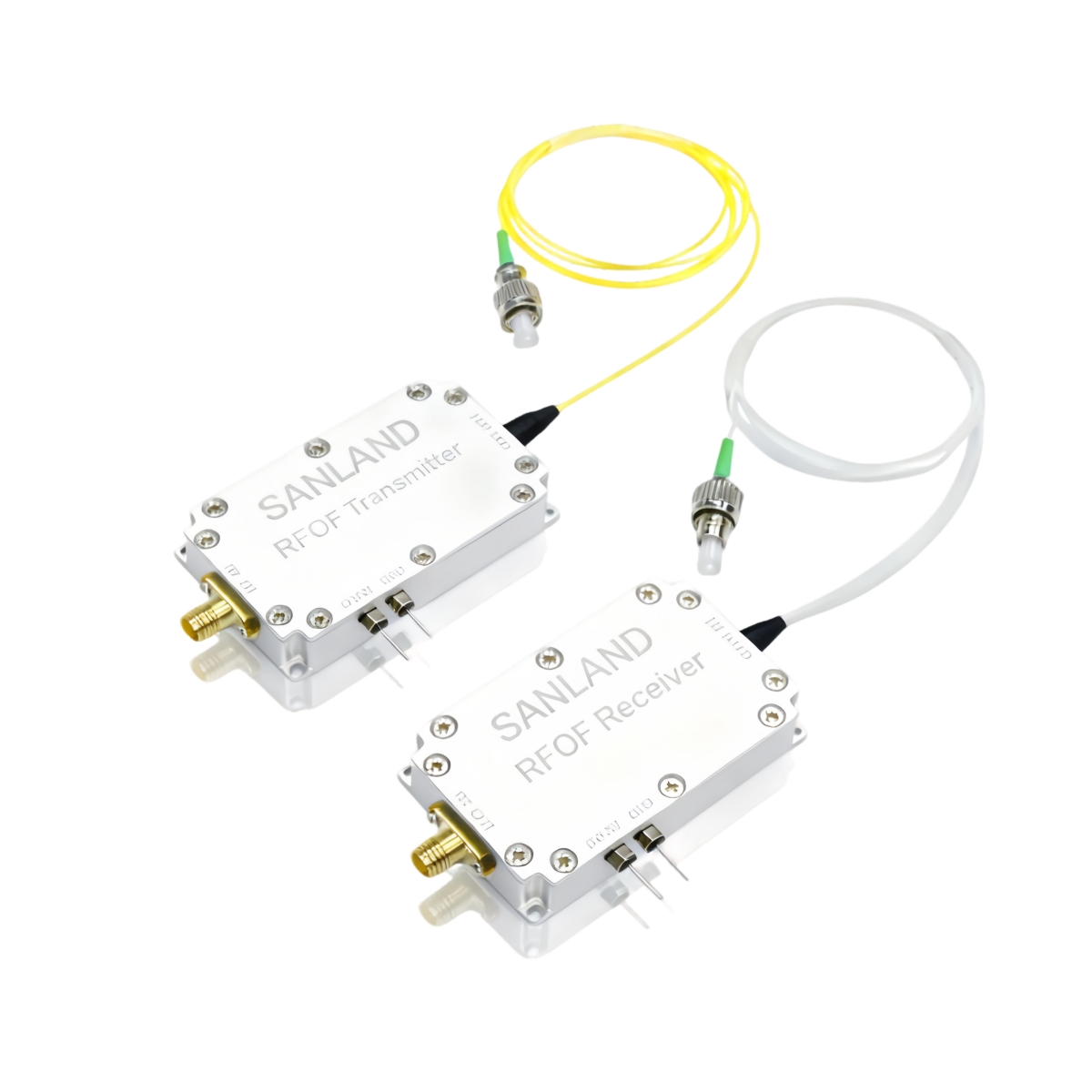

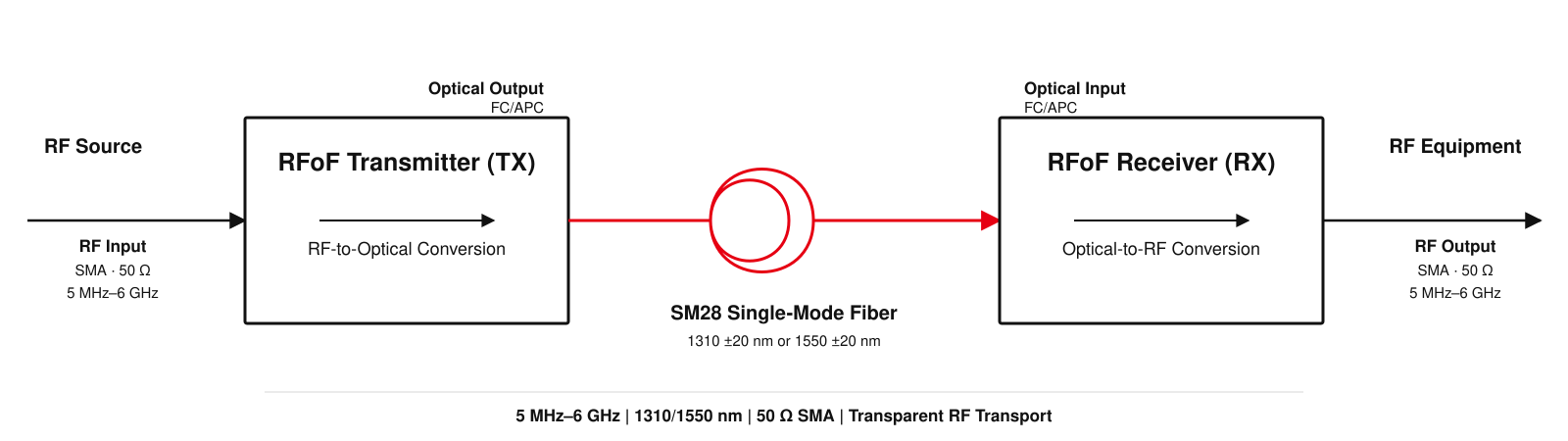

Diese Lösung besteht aus einem Sender (TX) und ein Empfänger (RX)Dadurch wird eine vollständige optische Punkt-zu-Punkt-RF-Verbindung gebildet, die für anspruchsvolle Kommunikations- und Rundfunkanwendungen geeignet ist.

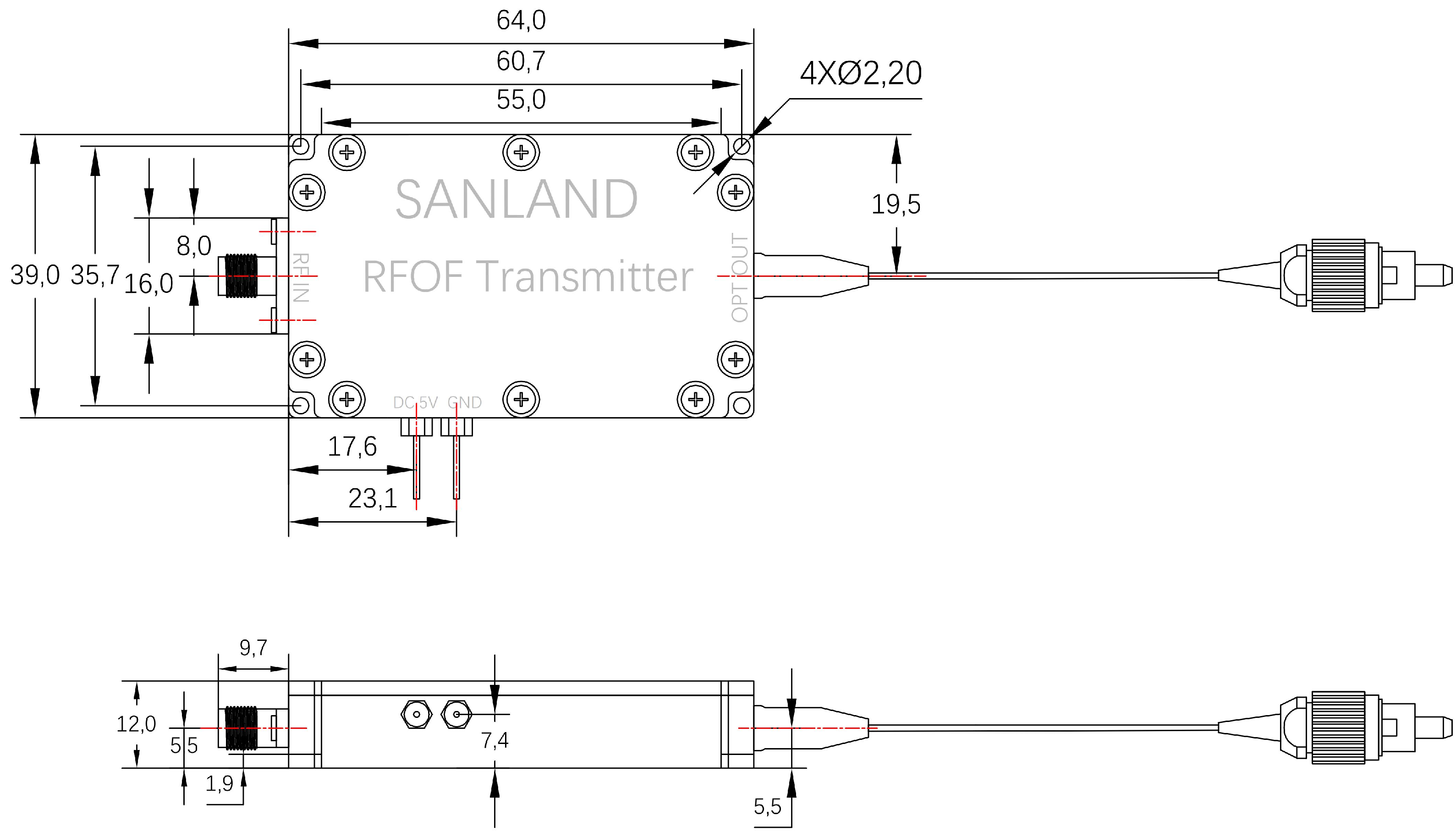

TX-Modul

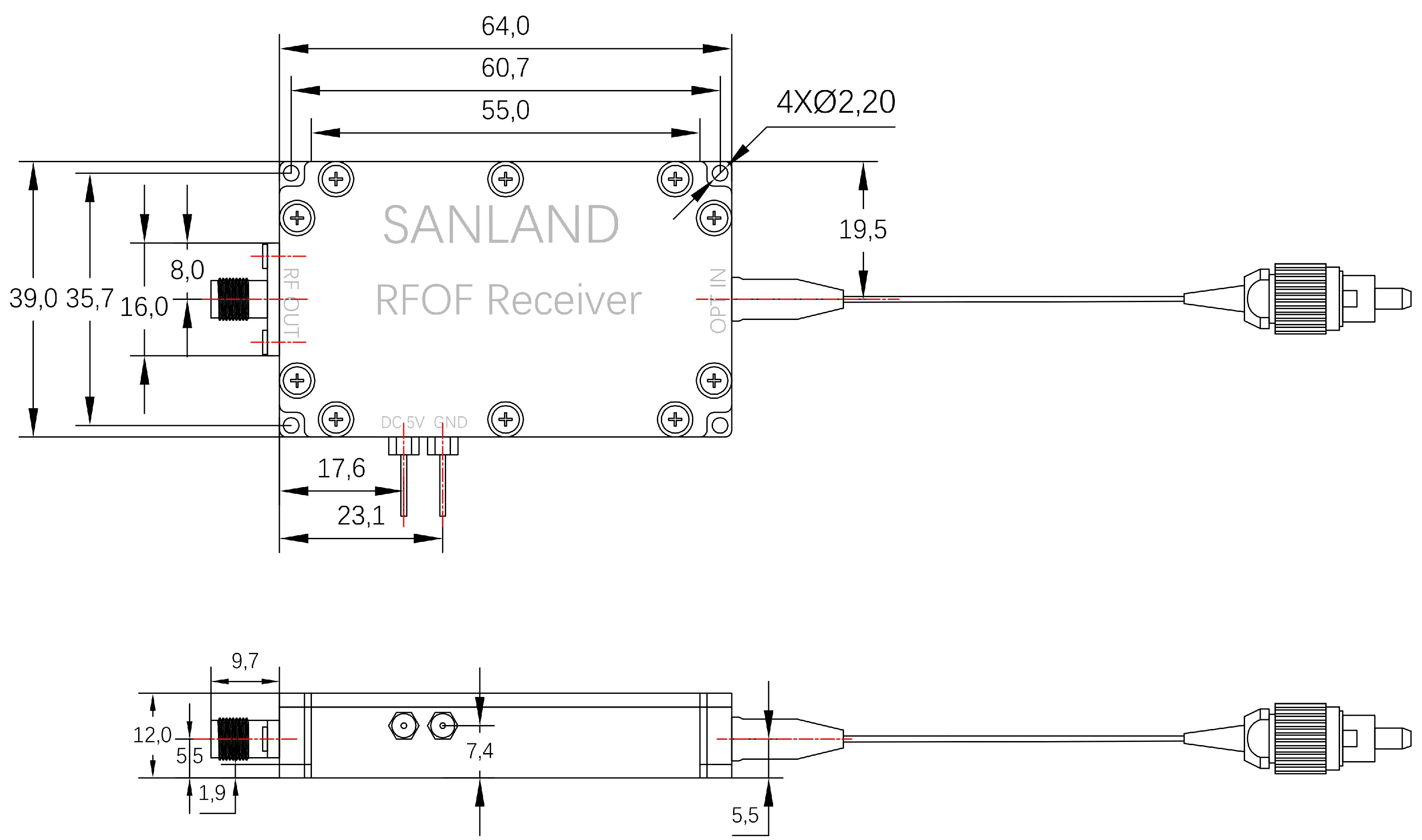

RX-Modul
| Parameter | Min | Typisch | Max | Einheit |
| Optische Wellenlänge | 1310±20 | 1550±20 | ||
| Sendeleistung | 0 | 3 | mW | |
| Optische Eingangsleistung | -15 | +2 | dBm | |
| Empfängerempfindlichkeit | -20 | dBm | ||
| HF-Frequenzbereich | 5 MHz | 6 GHz | ||
| Gain-Flatness (pp) | ±3 | dB | ||
| HF-Ausgangsleistung | -30 | -10 | dBm | |
| Eingangs-HF-Rückflussdämpfung | 10 | 14 | dB | |
| HF-Eingangsleistung | 10 | dBm | ||
| Falscher freier Dynamikbereich | 100 | dBm/H²/3 | ||
| Rauschpegel (EIN) | -130 | dBm/Hz | ||
| Eingangs-/Ausgangs-VSWR | 1.7:1 | 2:1 | dB | |
| Eingangsintercept dritter Ordnung (IIP3) | 33 | dBm | ||
| Linkgewinn | -8 | 15 | dB | |
| Ganin-Umwandlungstemperatur* | ±2 | dB | ||
| Fasertyp | SM28 | |||
| Glasfasersteckertyp | FC/APC | |||
| HF-Impedanz | 50 | Ω | ||
| HF-Anschluss | SMA | |||
| Stromverbrauch | 3 | W | ||
| Gewicht | 0,5 | kg | ||
| Betriebstemperatur | -20 | 50 | ℃ | |
| Lagertemperatur | -45 | 85 | ℃ | |
| Versorgungsspannung | 4.8 | 5 | 5.2 | V |
| Stromversorgung | 100 | mA |

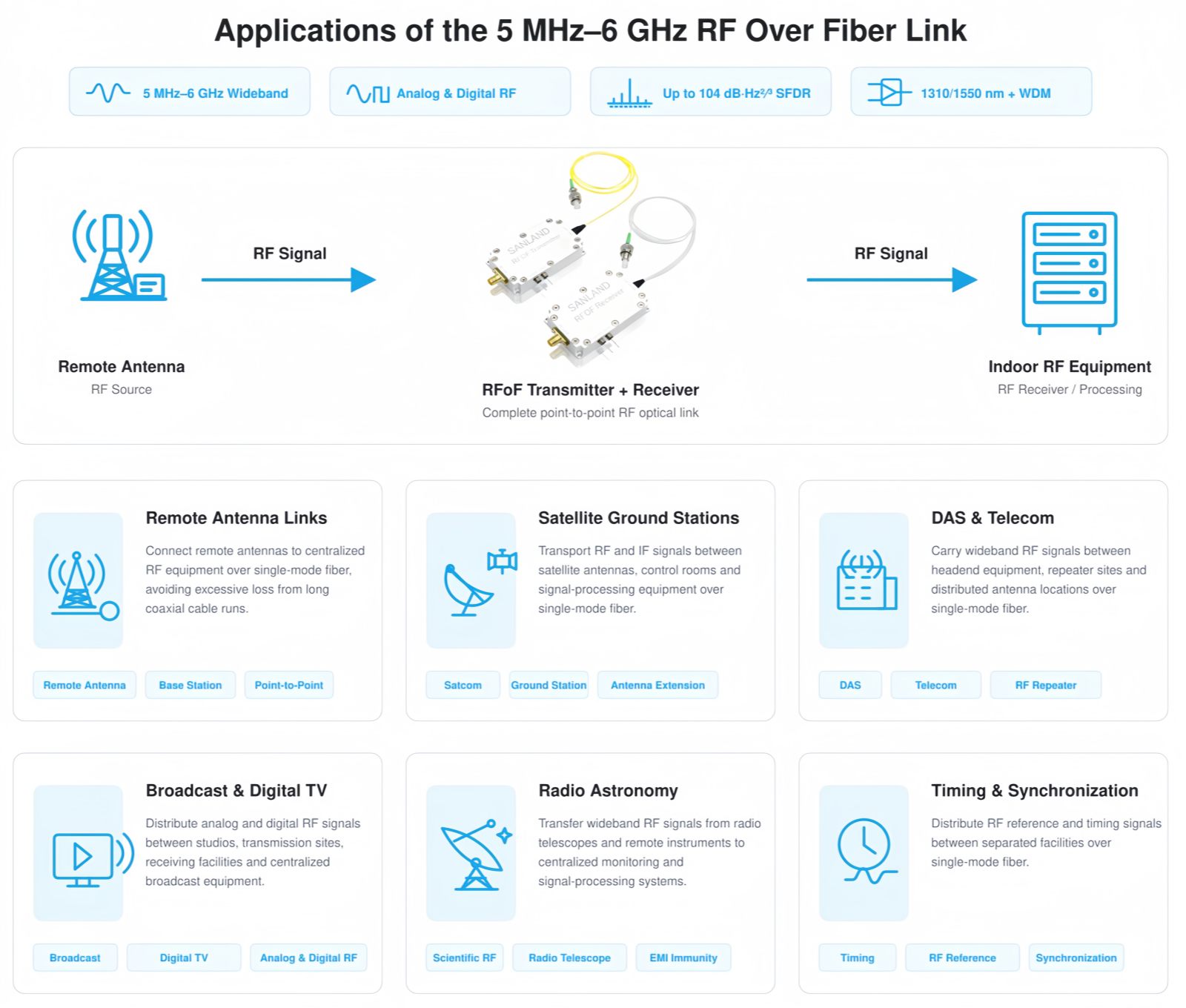

Verteilte Antennensysteme (DAS)
Drahtlose Kommunikationsnetze (GSM / CDMA / WCDMA / LTE / 5G)
Satellitenbodenstationen
Radioastronomie & Radioteleskope
Rundfunk- und Digitalfernseh-Repeater
Fernverteilung von HF-Signalen
Takt- und Frequenzsynchronisationssysteme
