Hauptmerkmale
| ● Breitband-Analog-HF-Übertragung von 5 MHz bis 6 GHz |
| ● RJ45 Ethernet-Fernbedienung |
| ● Anpassung der Sendedämpfung von 0–31 dB in 1-dB-Schritten |
| ● Betriebsmodi LNA EIN/AUS |
| ● 6 dB / 36 dB nominaler Verbindungsgewinn |
| ● HF-Pegel- und Temperaturüberwachung |
| ● Optische Verbindung bei 1550 nm mit 50 Ω HF-Schnittstellen |
| ● Einmoden-Faserübertragung |
| ● RGB-Statusanzeigen |

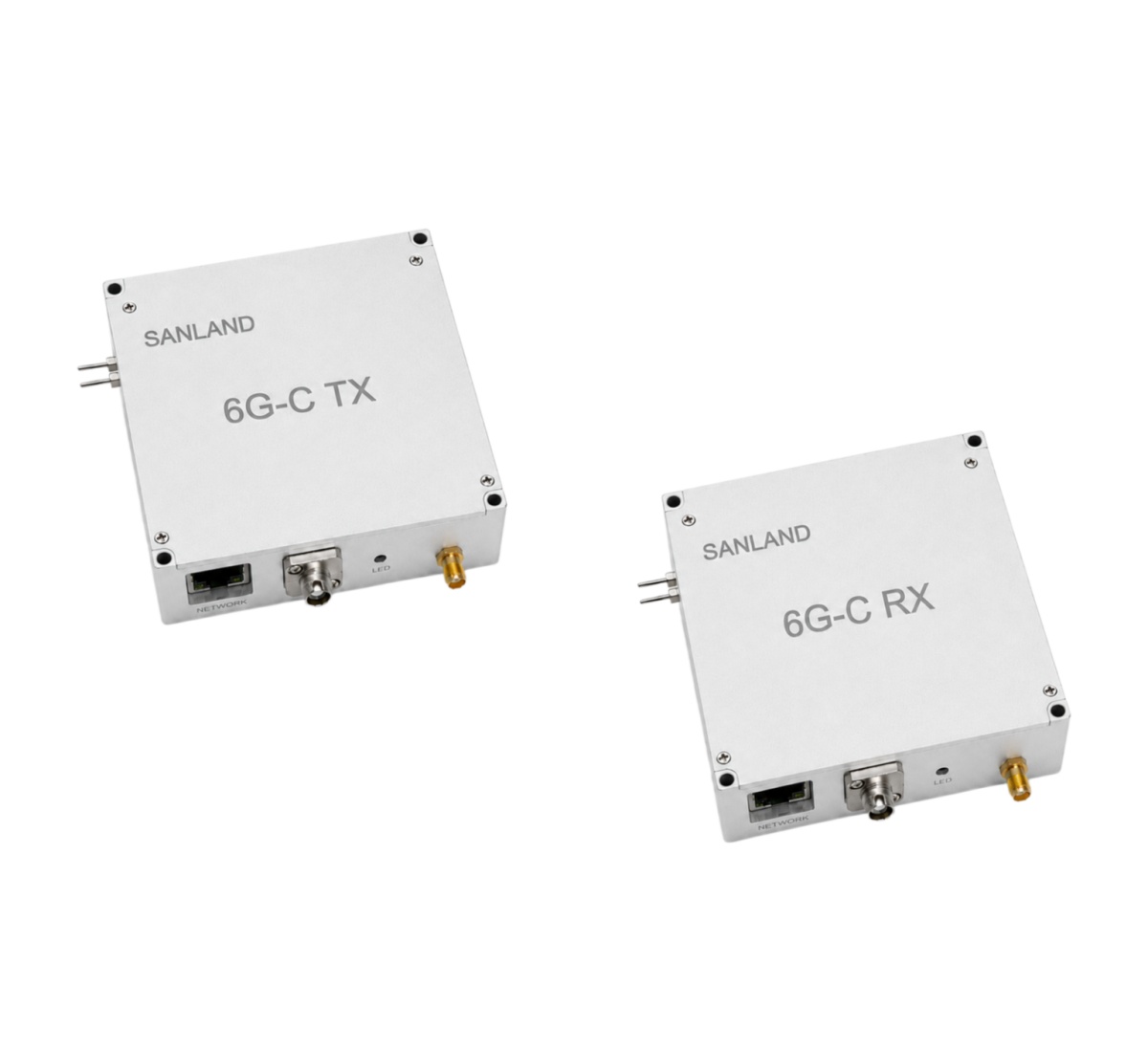

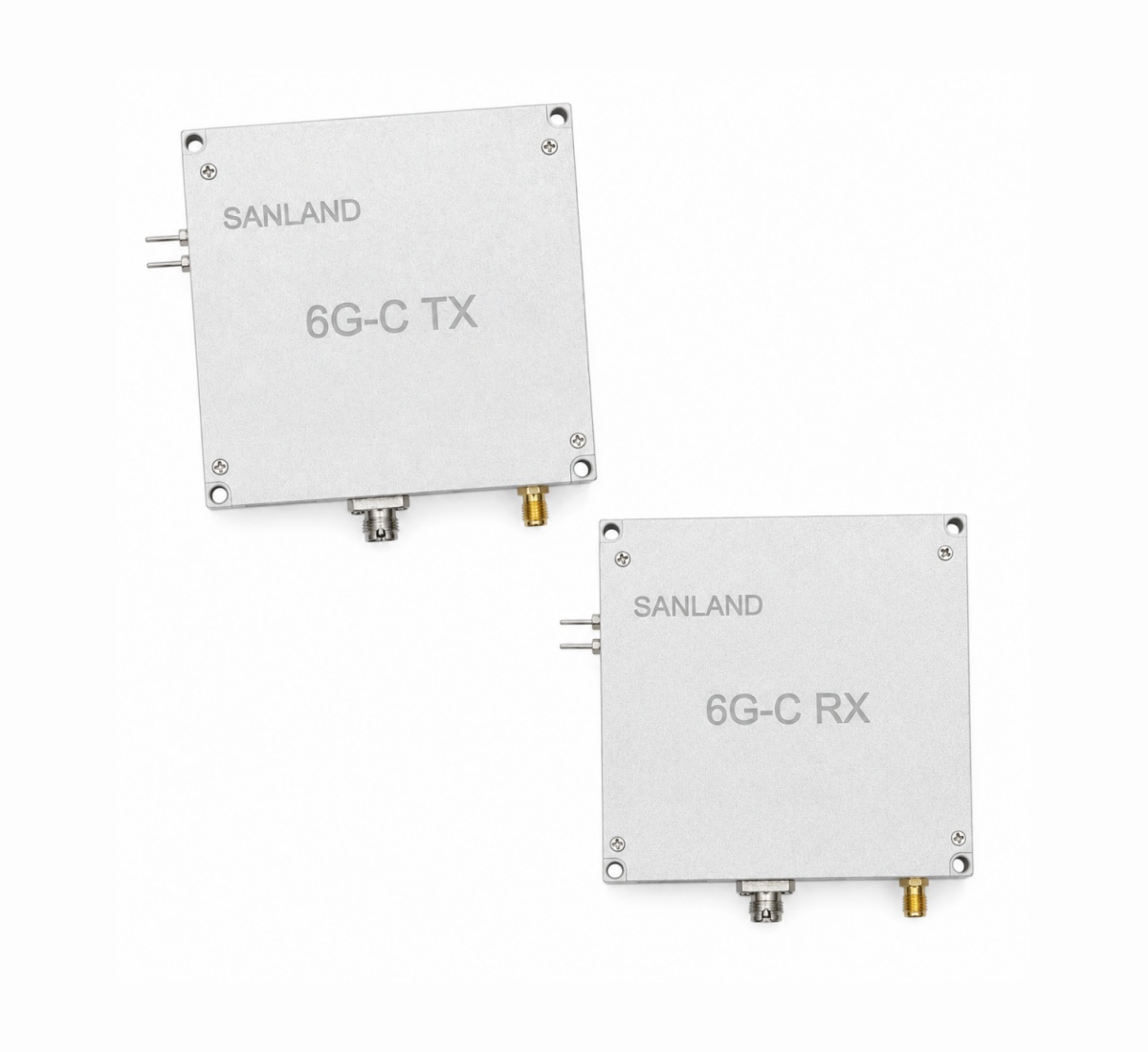

Der SANLAND RFoF-C ist eine fernsteuerbare analoge HF-über-Glasfaser-Verbindung zur Übertragung von HF-Signalen im Frequenzbereich von 5 MHz bis 6 GHz über Singlemode-Faser. Ein 6G-C-TX und ein 6G-C-RX bilden eine vollständige optische Punkt-zu-Punkt-HF-Verbindung mit 50-Ω-SMA-Schnittstellen und einer 1550-nm-FC/APC-Lichtwellenleiterverbindung.
Ein interner Mikrocontroller, programmierbare Dämpfung und wählbare LNA-Modi ermöglichen die Fernkonfiguration der Verbindungsverstärkung für unterschiedliche HF-Eingangsbedingungen. Über die RJ45-Ethernet-Schnittstelle können Bediener die Verstärkung anpassen und HF-Pegel sowie Temperatur von einem entfernten Computer aus überwachen. Dadurch reduziert sich der Wartungsaufwand vor Ort an entfernten Antennen-, Satellitenkommunikations-, DAS- und Rundfunkstandorten.

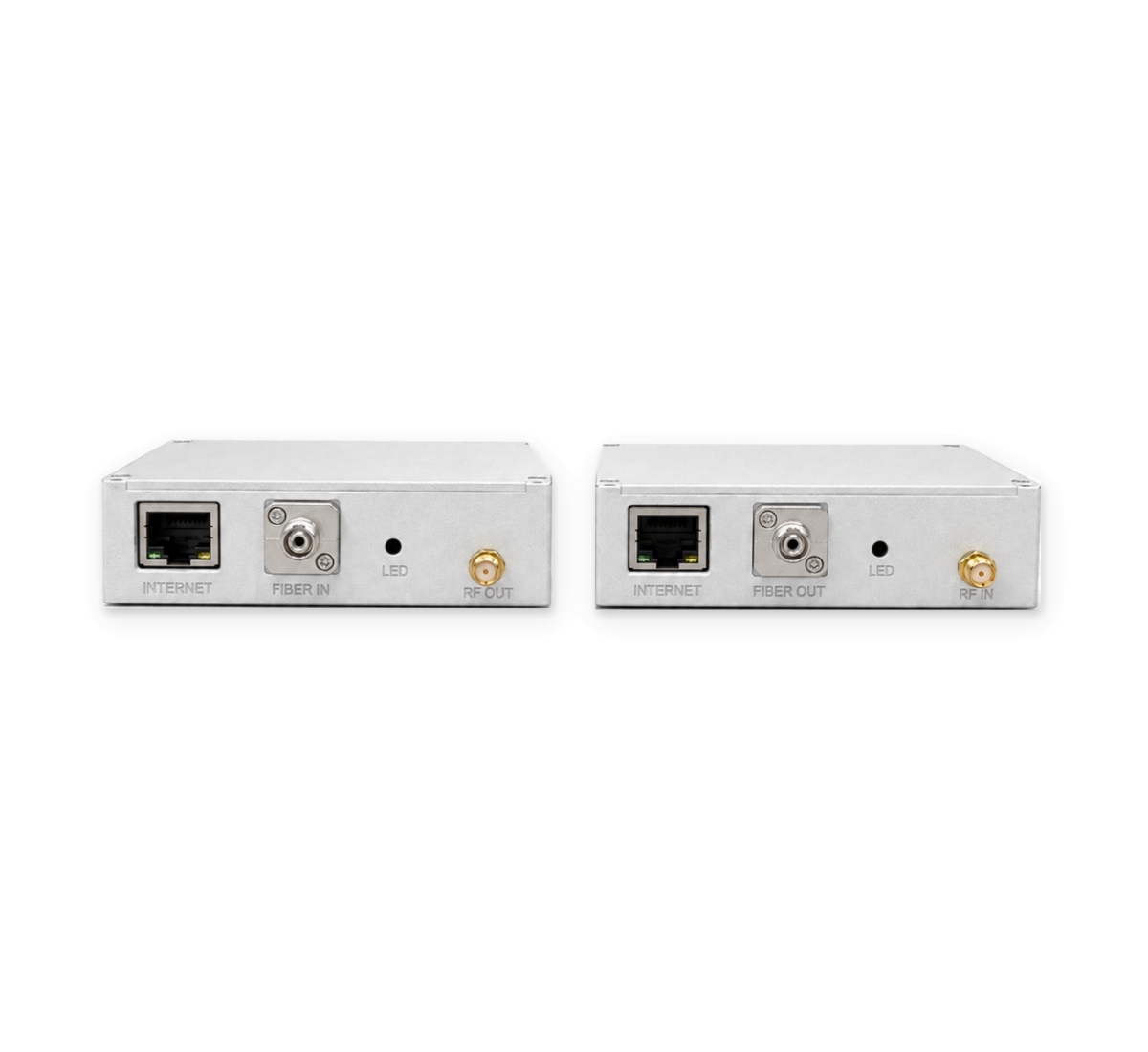

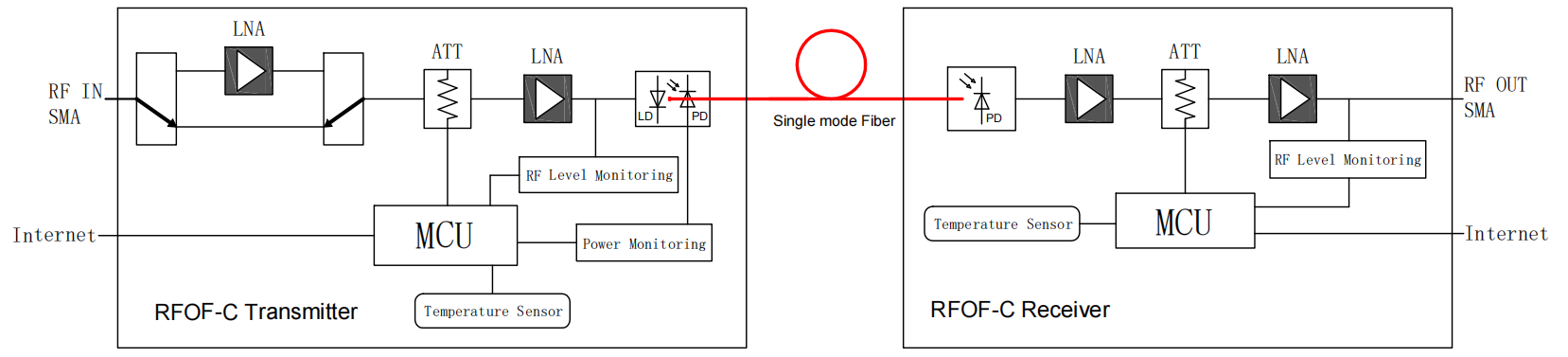

RFoF-C-Funktionsarchitektur
Eine vollständige RFoF-C-Verbindung integriert HF-Signalaufbereitung, optische Wandlung, eingebettete Überwachung und Ethernet-Steuerung über Sender und Empfänger hinweg.
LNA- und Dämpfungsstufen regeln die HF-Signalpegel über die Verbindung.
Die HF-Signale werden für die Übertragung über Singlemode-Fasern umgewandelt und am Empfänger wiederhergestellt.
Eingebettete Mikrocontroller verbinden Steuerungs- und Überwachungsfunktionen mit der RJ45-Ethernet-Schnittstelle.
Wählbare HF-Betriebsarten
| Parameter | LNA AUS | LNA EIN |
| Nomineller Linkgewinn | 6 dB | 36 dB |
| Eingang P1dB | −5 dBm | −35 dBm |
| Rauschzahl | 29 dB | 8 dB |
| SFDR | 103 dB·Hz2/3 | 98 dB·Hz2/3 |
| Gewinnflachheit | ±2,5 dB | ±2,5 dB |
| Flachheit über beliebige 36 MHz | ±0,5 dB | ±0,5 dB |
LNA AUS: Höhere Eingangsleistungsbelastbarkeit und 103 dB·Hz2/3SFDR für stärkere HF-Eingangssignale.
LNA EIN: 36 dB nominaler Verbindungsgewinn und 8 dB Rauschzahl für den Empfang von HF-Signalen mit niedrigem Pegel.
Häufig gestellte Fragen
Über die RJ45-Ethernet-Schnittstelle können Benutzer die Verbindungsverstärkung fernsteuern, einschließlich der programmierbaren Dämpfung des Senders. Die Fernsteuerungssoftware für den PC unterstützt zudem die Überwachung von HF-Pegel und Temperatur.
Das RFoF-C wird über seine RJ45-Ethernet-Schnittstelle mit einem Steuerrechner verbunden. Die Remote-PC-Software ermöglicht den Zugriff auf die verfügbaren Einstell- und Überwachungsfunktionen.
Der RFoF-C-Sender bietet eine programmierbare Dämpfung von 0–31 dB in 1-dB-Schritten, wodurch der HF-Signalpegel an unterschiedliche Eingangsbedingungen angepasst werden kann.
Mit eingeschaltetem LNA bietet er eine nominale Verbindungsverstärkung von 36 dB, ein Rauschmaß von 8 dB und einen Eingangspegel P1dB von −35 dBm und eignet sich daher für HF-Eingangssignale mit niedriger Amplitude. Mit ausgeschaltetem LNA bietet er eine nominale Verbindungsverstärkung von 6 dB, ein Rauschmaß von 29 dB, einen Eingangspegel P1dB von −5 dBm und eine Grenzfrequenz von 103 dB·Hz.2/3 SFDR für stärkere HF-Eingangssignale.
Eine vollständige RFoF-C-Verbindung benötigt einen 6G-C-Sender (TX) und einen 6G-C-Empfänger (RX). Der Sender wandelt das HF-Eingangssignal in ein optisches Signal zur Übertragung über Singlemode-Faser um, und der Empfänger wandelt das optische Signal am entfernten Ende wieder in ein HF-Signal um.
RFoF-C ist für Anwendungen konzipiert, die Fernsteuerung und Echtzeitüberwachung erfordern und nicht nur die reine HF-Signalübertragung. Neben der analogen HF-Übertragung über Glasfaser im Frequenzbereich von 5 MHz bis 6 GHz integriert es einen internen Mikrocontroller, programmierbare HF-Steuerung, RJ45-Ethernet-Anschluss, HF-Pegelüberwachung und Temperaturüberwachung.
Dadurch eignet sich RFoF-C besonders für ferngesteuerte HF-Systeme, bei denen die Betriebsparameter von einem zentralen Standort aus angepasst oder überwacht werden müssen.
Entdecken Sie die 6-GHz-RFoF-Lösungen von SANLAND.
HF-Leistung
| Parameter | LNA AUS | LNA EIN |
| Frequenzbereich | 5 MHz–6 GHz | 5 MHz–6 GHz |
| Einstellbare Verbindungsverstärkung (Nennwert) | 6 dB | 36 dB |
| Programmierbare Sendedämpfung | 0–31 dB | 0–31 dB |
| Dämpfungsschritt | 1 dB | 1 dB |
| Gewinnflachheit | ±2,5 dB | ±2,5 dB |
| Flachheit über beliebige 36 MHz | ±0,5 dB | ±0,5 dB |
| Eingang P1dB | −5 dBm | −35 dBm |
| Rauschzahl | 29 dB | 8 dB |
| SFDR | 103 dB·Hz2/3 | 98 dB·Hz2/3 |
| Maximale Eingangsleistung, keine Beschädigung | +7 dBm | +7 dBm |
| Eingangs-/Ausgangs-VSWR | 2.0:1 | 2.0:1 |
| HF-Impedanz | 50 Ω | 50 Ω |
| HF-Anschluss | SMA | SMA |
Optische und Steuerungstechnik
| Parameter | Spezifikation |
| Optische Wellenlänge | 1550 nm typisch |
| Optische Ausgangsleistung | 2 ±0,5 mW |
| Fasertyp | Einmodenfaser |
| Optischer Steckverbinder | FC/APC |
| Steuerungsschnittstelle | RJ45 Ethernet |
| Fernbedienungsfunktionen | Verstärkungseinstellung, HF-Pegel- und Temperaturüberwachung |
| Statusanzeige | RGB-LED |
Elektrotechnik, Mechanik und Umwelt
| Parameter | Spezifikation |
| Modul-Stromanschluss | 12 V Gleichstrom |
| TX Strom, LNA AUS | 310 mA |
| TX Current, LNA ON | 385 mA |
| RX-Strom | 310 mA |
| Abmessungen | 92 × 90 × 25 mm |
| Betriebstemperatur | -20 °C bis +75 °C |
| Lagertemperatur | -40 °C bis +85 °C |
| Relative Luftfeuchtigkeit bei Lagerung | 5 % bis 95 % |

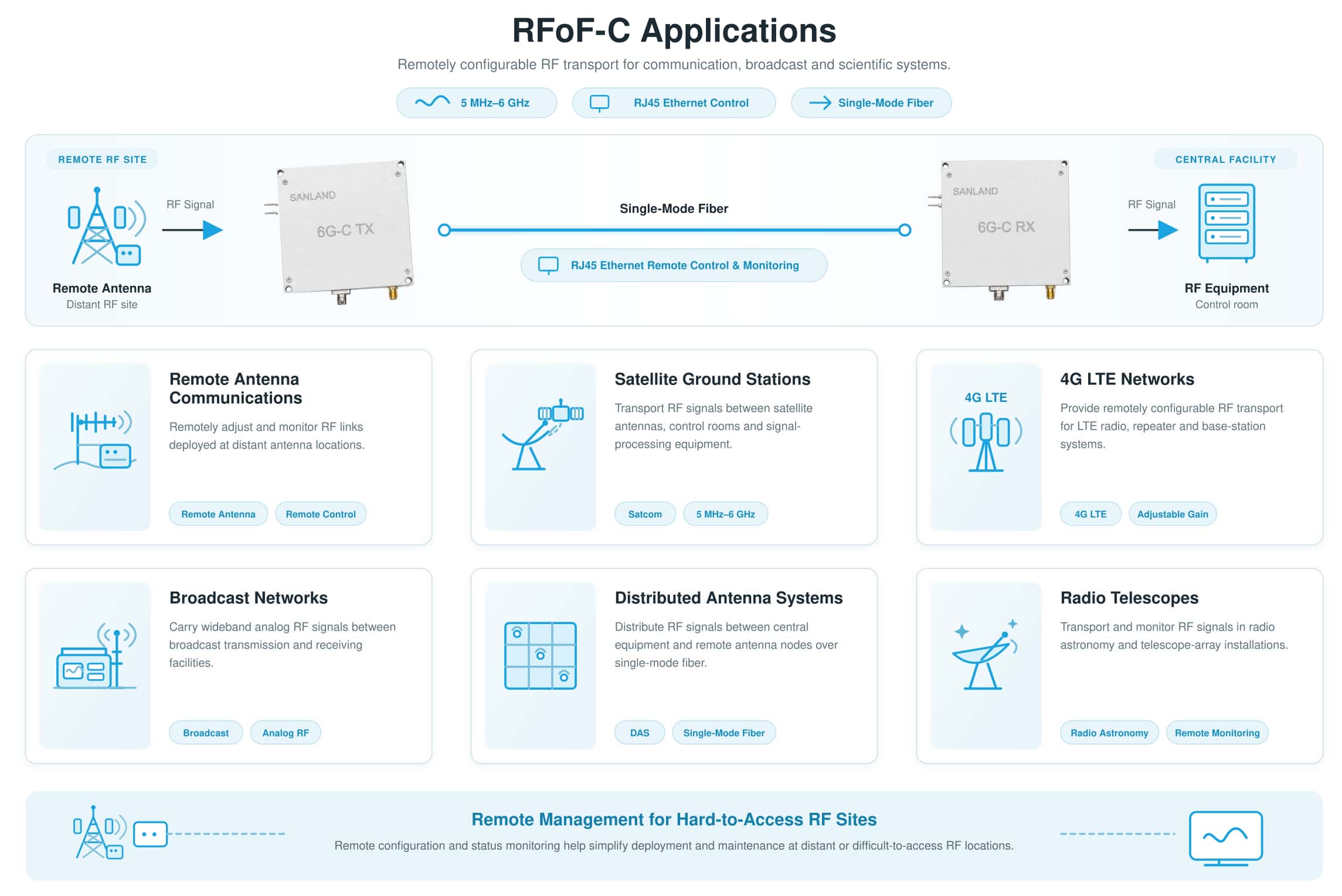

RFoF-C ermöglicht Breitband-HF-Übertragung für verteilte und schwer zugängliche Standorte, mit Ethernet-basierter Steuerung und Überwachung zur Vereinfachung des Systembetriebs und der Wartung vor Ort.
