Warum HF über Glasfaser in modernen HF-Netzwerken wichtig ist
In modernen Kommunikations- und Signalverteilungssystemen müssen Ingenieure häufig HF-Signale zwischen zentralen Serverräumen und entfernten Endgeräten übertragen. Je größer die Entfernung, desto schwieriger wird es, die Signalqualität allein mit kupferbasierten Übertragungsleitungen aufrechtzuerhalten. Dies gilt insbesondere für Breitbandanwendungen, bei denen höhere Frequenzen die Kabeldämpfung erhöhen und die Steuerung der Verbindungsleistung erschweren.

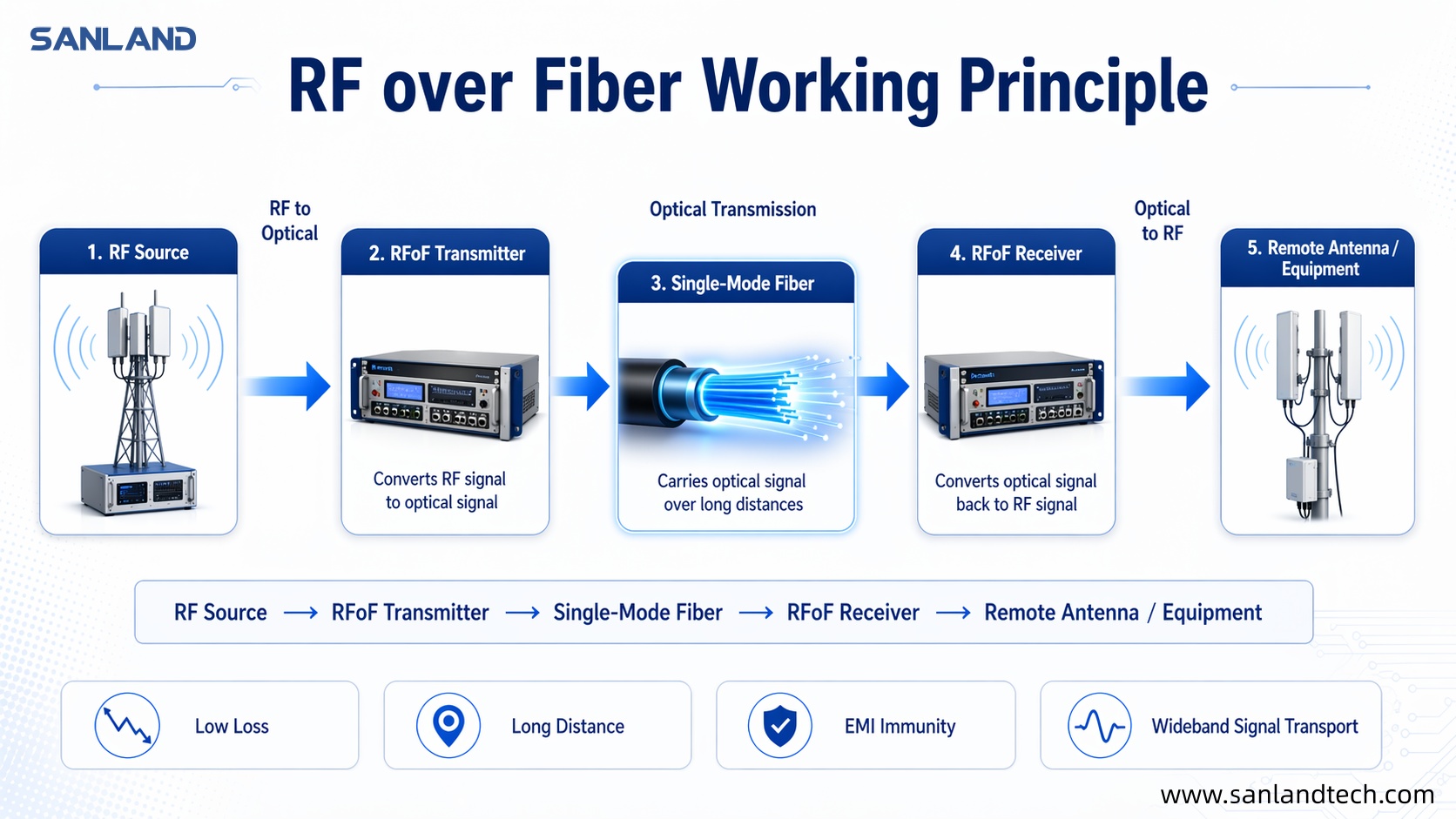

RF over Fiber trägt zur Lösung dieser Probleme bei, indem es die Bandbreite und die geringen Verluste von Glasfasern mit den Anforderungen an die Signalverarbeitung von HF-Systemen kombiniert. Es ist besonders nützlich in Umgebungen, in denen große Entfernungen, stabile Leistung, kompakte Installation und flexible Architektur gleichermaßen wichtig sind.
Bei vielen Projekten liegen die wichtigsten Vorteile von Funktechnologie gegenüber Glasfaser darin, dass
- Geringere Übertragungsverluste über lange Strecken
- Immunität gegen elektromagnetische Störungen
- Reduziertes Kabelgewicht und geringere Installationskomplexität
- Unterstützung für verteilte oder entfernte Antennenstandorte
- Stabile Übertragung von Breitband-HF-Signalen

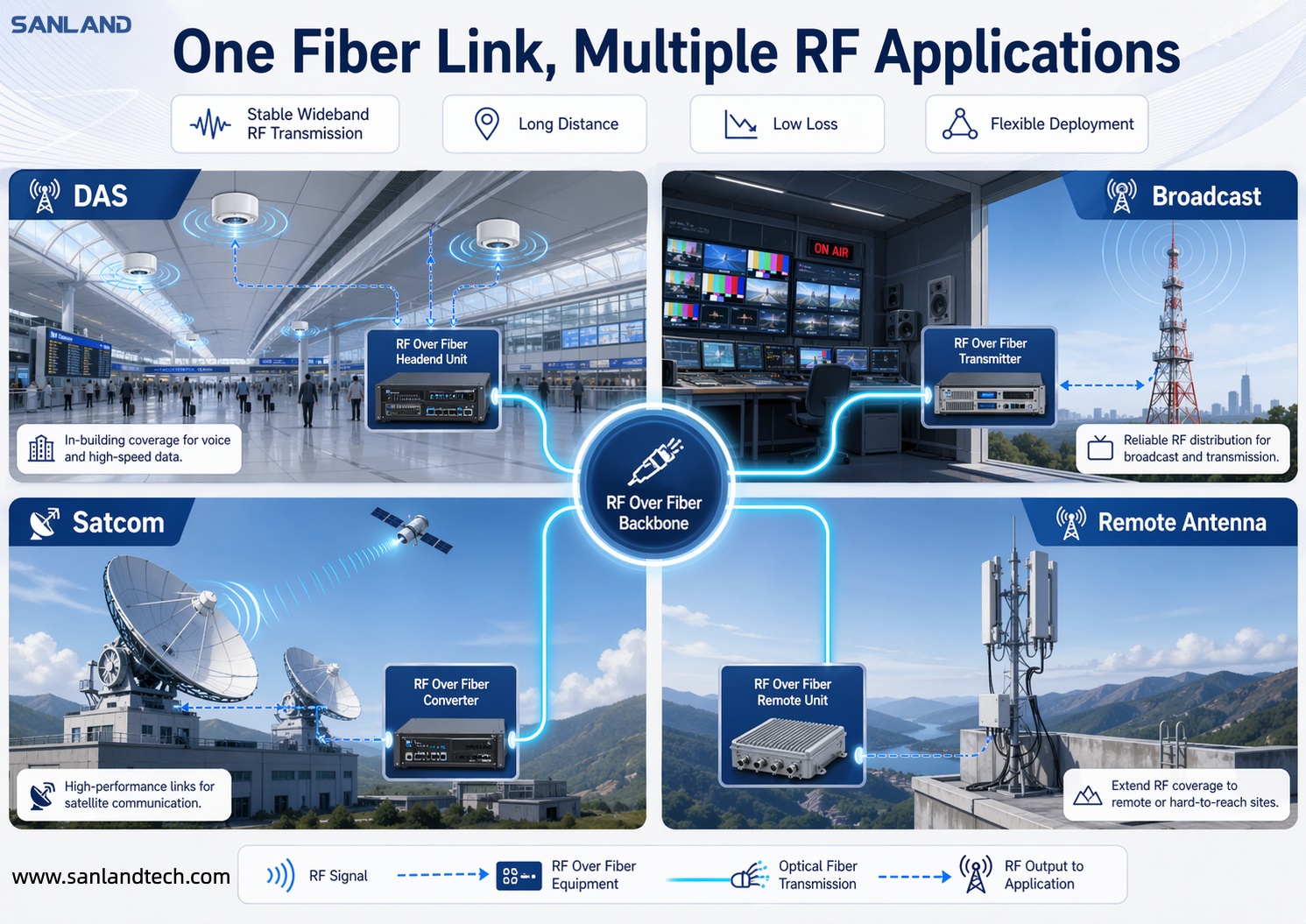

Diese Vorteile erklären, warum RFoF heute in HF-Verteilungsnetzen in zahlreichen Branchen weit verbreitet eingesetzt wird.
Drahtlose Abdeckung
RF über Glasfaser in DAS
Verteilte Antennensysteme dienen der Verbesserung der drahtlosen Abdeckung an Orten wie Flughäfen, Stadien, Bürogebäuden, Tunneln, Universitätsgeländen und anderen großen oder komplexen Umgebungen. In diesen Systemen müssen HF-Signale häufig von einer zentralen Kopfstelle zu mehreren, weit vom Serverraum entfernten Antenneneinheiten übertragen werden.
Die Verwendung von Koaxialkabeln über diese Distanzen kann zu erheblichen Signalverlusten führen, insbesondere über einen breiten Frequenzbereich. RF over Fiber bietet eine effizientere Möglichkeit, diese HF-Verbindungen zu verlängern und gleichzeitig die Signalqualität zu erhalten. Da Glasfaser eine Übertragung über große Entfernungen mit geringeren Verlusten ermöglicht, unterstützt sie DAS-Integratoren beim Aufbau von Systemen, die leichter skalierbar und besser für moderne Anforderungen an die drahtlose Abdeckung geeignet sind.
Dies ist besonders wertvoll bei DAS-Projekten, die mehrere Signalarten, eine breite Frequenzabdeckung und eine zuverlässige Leistung über eine verteilte Infrastruktur hinweg unterstützen müssen.
Signalverteilung
HF über Glasfaser in Rundfunksystemen
Rundfunksysteme sind auf eine zuverlässige Signalübertragung zwischen Studios, Regieräumen, Sendestationen, Sendetürmen und entfernten Gerätestandorten angewiesen. In diesen Umgebungen ist die Aufrechterhaltung der HF-Signalqualität von entscheidender Bedeutung, insbesondere bei größeren Übertragungsdistanzen oder wenn die herkömmliche Verkabelung schwierig zu handhaben ist.
RF over Fiber eignet sich hervorragend für Rundfunkanwendungen, da es Breitband-HF-Übertragung über große Entfernungen ermöglicht und gleichzeitig die Einschränkungen schwerer Koaxialkabelinfrastruktur reduziert. Es unterstützt zudem übersichtlichere Systemlayouts und hilft Ingenieuren, viele der praktischen Herausforderungen langer Kupferleitungen zu vermeiden.
Für Rundfunk- und digitale Fernseh-Repeater-Systeme bietet RFoF einen stabileren und flexibleren Übertragungsweg, insbesondere wenn die Geräte über verschiedene Gebäude oder Außenanlagen verteilt sein müssen.
Antennen-Geräte-Verbindungen
HF über Glasfaser in Satellitenkommunikations- und Satellitenbodenstationen
Satellitenkommunikationssysteme erfordern aufgrund physikalischer, umweltbedingter oder betrieblicher Einschränkungen häufig eine Positionierung der Antennen in großem Abstand zu den Geräten in Innenräumen. In diesen Fällen kann die Übertragung von HF-Signalen über herkömmliche Kabel die Leistung beeinträchtigen und die Installation erschweren.
RF over Fiber bietet Satellitenkommunikationsintegratoren eine praktikable Alternative, indem es die HF-Übertragung über große Entfernungen mit besserer Kontrolle über Dämpfung und Signalstabilität ermöglicht. Dies ist wichtig in Anwendungen, bei denen Verbindungsqualität, Linearität und Dynamikbereich einen direkten Einfluss auf die Gesamtleistung des Systems haben.
Für Satellitenbodenstationen und andere Satellitenkommunikationsprojekte kann RFoF die Systemarchitektur vereinfachen und gleichzeitig die für anspruchsvolle HF-Verbindungen erforderliche Signalqualität aufrechterhalten. In vielen Fällen bietet es zudem mehr Flexibilität bei der Antennenplatzierung und Standortplanung.
Flexible Antennenplatzierung
HF über Glasfaser in Anwendungen mit entfernten Antennen
Die Installation von Antennen an entfernten Standorten ist einer der häufigsten und praktischsten Anwendungsfälle für die Funkübertragung über Glasfaser. Wenn Antennen auf Dächern, Türmen, in separaten Gebäuden oder an anderen weit entfernten Punkten installiert werden müssen, ist die Funkübertragung über Glasfaser eine äußerst effektive Methode, die Distanz zwischen Antennenstandort und Hauptstandort der Ausrüstung zu überbrücken.
Im Vergleich zu langen Koaxialkabelstrecken vereinfacht die Glasfaserübertragung die Installation, reduziert die Signalverschlechterung über größere Entfernungen und ermöglicht kompaktere Systemlayouts. Dies ist besonders vorteilhaft in Kommunikationssystemen, bei denen die Antennenposition durch Reichweite, Rauschunterdrückung oder bauliche Gegebenheiten bestimmt wird.
Von diesem Ansatz können alle ferngesteuerte Antennensysteme in drahtlosen Netzwerken, Rundfunkinfrastrukturen, Satellitenkommunikation und spezialisierten Sensoranwendungen profitieren.
Linkarchitektur und Systemanforderungen

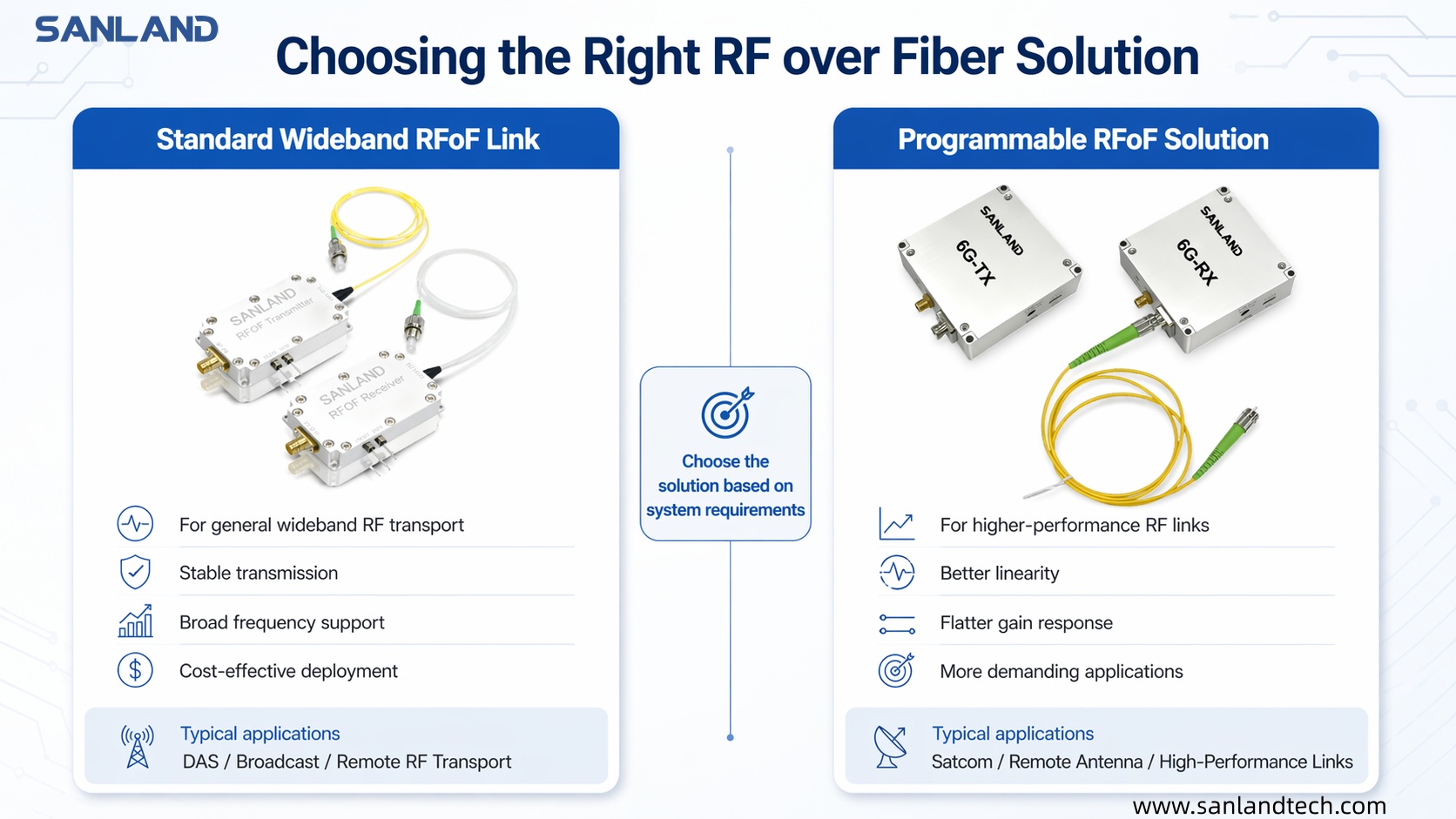

Die richtige RF-over-Fiber-Lösung auswählen
Die Auswahl einer RF-over-Fiber-Verbindung erfordert mehr als nur die Abstimmung von Frequenzbereich und Übertragungsdistanz. Anforderungen an die Fernverwaltung, der verfügbare Installationsraum, das Signalformat und die HF-Leistung spielen ebenfalls eine Rolle. SANLAND bietet drei Architekturen im Frequenzbereich von 5 MHz bis 6 GHz an, um unterschiedlichen Systemanforderungen gerecht zu werden.
Fernverwaltung
Ferngesteuertes RFoF-C
Ethernet-Steuerung · HF-Pegel- und Temperaturüberwachung
Für Installationen, die Fernsteuerung und Statusüberwachung erfordern, bietet RFoF-C eine Ethernet-basierte Steuerung der programmierbaren Dämpfung und der LNA-Ein-/Ausschalteinstellungen sowie die Überwachung von HF-Pegel und Temperatur. Diese Funktionen unterstützen die zentrale Verwaltung verteilter HF-Verbindungen und sind besonders nützlich an abgelegenen oder unbeaufsichtigten Standorten.
Technische Details anzeigenKompakte Integration
Kompakter analoger/digitaler RFoF
64 × 39 × 12 mm · Analog und digital modulierte HF
Bei beengten Platzverhältnissen bietet diese Architektur ein 64 × 39 × 12 mm großes Modul für analoge und digital modulierte HF-Signale. Es eignet sich für die Geräteintegration, bei der Modulgröße und Signalkompatibilität wichtige Designkriterien darstellen.
Technische Details anzeigenUnkomplizierte Bereitstellung
Plug-and-Play Analog RFoF
Analoge HF-Anlage mit fester Verstärkung · Keine externe Steuerung erforderlich
Für analoge HF-Übertragung mit fester Verstärkung bietet diese Verbindung eine unkomplizierte Einrichtung ohne externe Steuerung. Sie eignet sich, wenn die erforderlichen Signalpegel durch die feste Verstärkung der Verbindung abgedeckt werden können und keine Fernanpassung oder -überwachung erforderlich ist.
Technische Details anzeigenNachdem die bevorzugte Architektur ausgewählt wurde, sollten die HF-Ein- und Ausgangspegel, die Verstärkung, die Frequenzganglinearität und der Dynamikbereich sowie die Faserlänge und das optische Dämpfungsbudget überprüft werden. SANLAND RF over Fiber – Produktübersicht bietet einen direkten Vergleich zur Unterstützung dieser Bewertung.
Schlussbetrachtung
Da Funknetze immer größer und komplexer werden, gewinnt die Signalübertragung ebenso an Bedeutung wie die Signalerzeugung und der -empfang. Ingenieure in den Bereichen DAS, Rundfunk, Satellitenkommunikation und Fernantennen benötigen Übertragungsmethoden, die größere Entfernungen, höhere Bandbreiten und flexiblere Einsatzmöglichkeiten ohne unnötige Verluste oder Komplexität ermöglichen.
RF over Fiber erfüllt diese Anforderungen, indem es die Übertragungsvorteile von Glasfasern mit den praktischen Anforderungen von HF-Systemen kombiniert. Für Projekte, die eine stabile Breitband-HF-Übertragung erfordern, bietet es einen bewährten und skalierbaren Weg.
Die Wahl der richtigen Kombination aus HF-Leistung, Managementfunktionen und Integrationsformat trägt dazu bei, diese Vorteile in eine für die Anwendung geeignete Verbindung umzuwandeln.
Für weitere technische Informationen oder Unterstützung bei der Überprüfung Ihrer Anforderungen an die HF-Verbindung, .
