Optischer CATV+IF-Sender und -Empfänger | FTTH- und Satellitenfernsehlösungen

Die Rolle der optischen Übertragung in modernen Netzwerken

Herkömmliche Koaxialkabel stoßen hinsichtlich Reichweite, Bandbreite und Störfestigkeit an ihre Grenzen. Durch den Wechsel des Übertragungswegs zu Glasfaser erzielen Netzbetreiber und Dienstanbieter folgende Vorteile:

Erweiterte Reichweite ohne nennenswerten Signalverlust.
Unterstützung für breite Frequenzbereiche bis zu 2600 MHz.
Unempfindlichkeit gegenüber externen Störungen und elektromagnetischen Interferenzen, wodurch eine gleichbleibende Signalqualität gewährleistet wird.
Flexible Integration Sowohl in FTTH- als auch in Satellitenfernsehumgebungen.

Diese Vorteile machen optische Sender- und Empfängerlösungen zu einem wichtigen Bestandteil der nächsten Generation von Verteilsystemen.

Kernmerkmale der Lösung

Eine vollständige optische CATV+IF-Verbindung nutzt einen Sender an der Signalquelle und einen AGC-Empfänger am Zielort. Die beiden Module erfüllen unterschiedliche Funktionen, arbeiten aber als ein einziges Übertragungssystem.

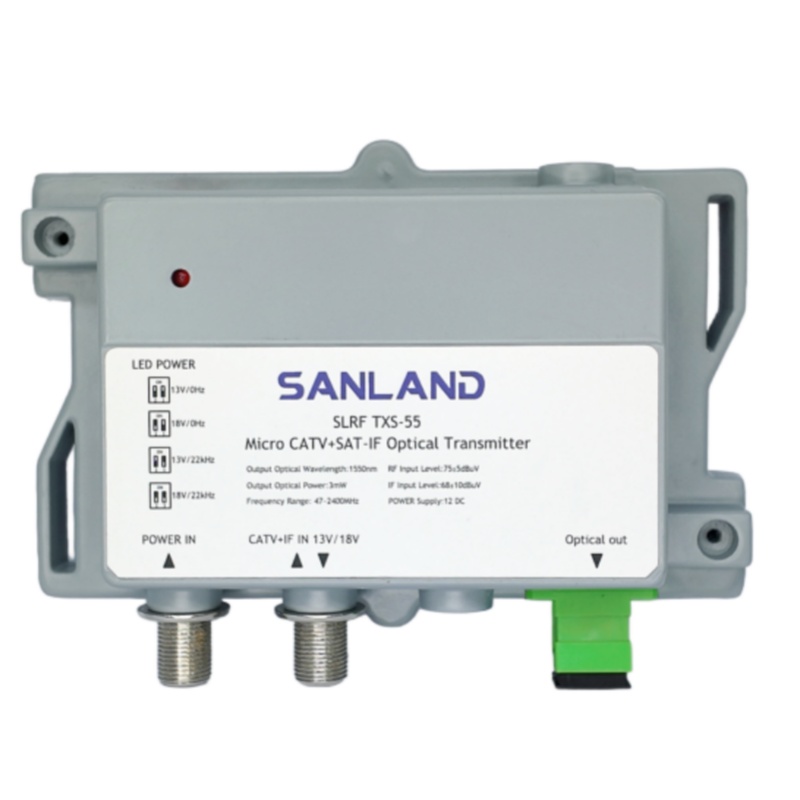

Micro CATV+SAT-IF optical transmitter SLRF TXS-55 — Optischer CATV+SAT-IF-Sender

Optischer Sender

1550 nm Wellenlänge · 3 mW optische Ausgangsleistung

Der Sender wandelt CATV- und Satelliten-ZF-Signale in optische Übertragungssignale zur Übertragung über Singlemode-Fasern um.

Liefert eine stabile optische Leistung für die Glasfaserübertragung über lange Distanzen.
Unterstützt 47–2600 MHz für Kabelfernseh- und Satelliten-ZF-Signale.
Nutzt ein kompaktes und energieeffizientes Design, das von 12 V DC.

Details anzeigen →

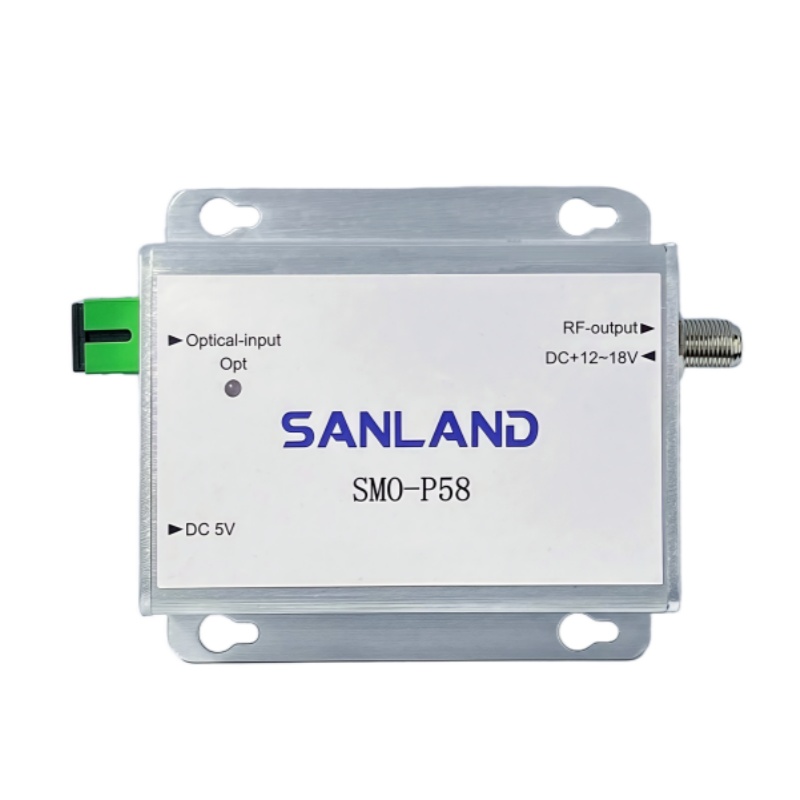

CATV optical receiver with AGC for FTTH — Optischer Empfänger für 70–2600 MHz mit AGC

Optischer Empfänger mit AGC

70–2600 MHz Bandbreite · Stabile HF-Ausgangsleistung

Am Zielort wandelt der Empfänger das optische Signal wieder in ein HF-Signal um. Seine AGC-Funktion sorgt für eine kontrollierte Ausgangsleistung, auch wenn sich die empfangene optische Leistung ändert.

Cover 70–2600 MHz mit einer Frequenzganglinearität von ±2 dB.
Unterhält 84–88 dBµV HF-Ausgangsleistung variiert mit der optischen Eingangsleistung −12 bis −2 dBm.
Sorgt für hohe CNR- und MER-Werte und damit für klare Videoqualität und stabile Breitbandleistung.
Vereint geringen Stromverbrauch, kompakte Abmessungen und eine gut lesbare Überwachungs-LED.

Details anzeigen →

Anwendungsszenarien

FTTH (Fiber to the Home)

Die optische Verbindung bringt Kabelfernsehen und Breitbanddienste direkt zu den Abonnenten und hilft den Endnutzern, starke und stabile Signale bei minimalem Wartungsaufwand zu empfangen.

Satellitenfernsehverteilung

Satelliten-ZF- und Kabelfernsehsignale können über eine einzige Glasfaser übertragen werden. Das System ist kompatibel mit 13/18-V-Steuerung und 22-kHz-Tonumschaltung wird häufig in Satellitennetzwerken verwendet.

Gemischte Dienstleistungsnetze

Kabelfernsehen, Hochgeschwindigkeitsinternet und Satellitenrundfunk können in einer Lösung integriert werden, was die Netzwerkarchitektur vereinfacht und gleichzeitig die Betriebskosten senkt.

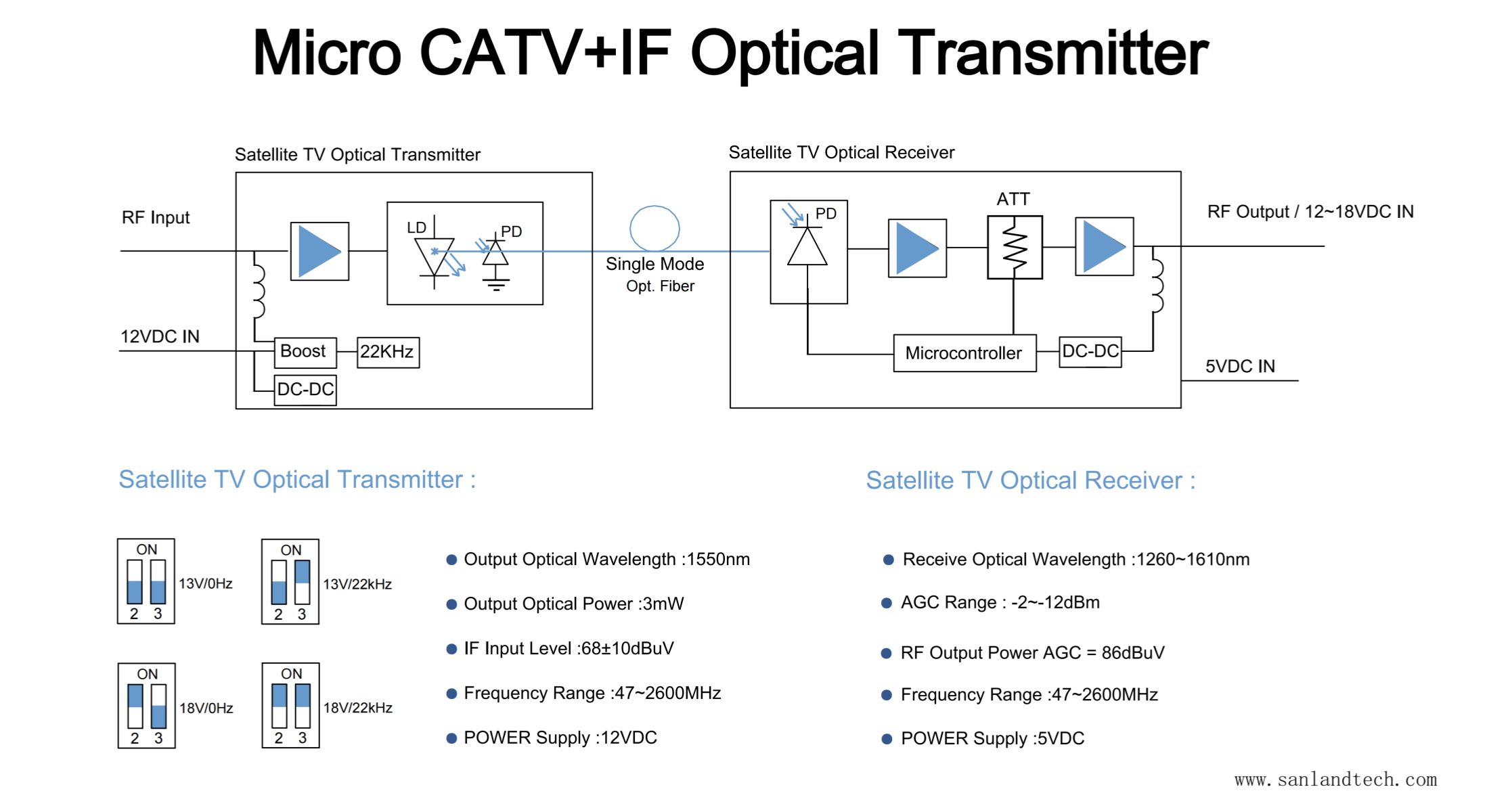

Micro CATV+IF optical transmitter and receiver diagram showing RF input, single-mode fiber transmission, 1550 nm optical output, 3 mW optical power, 47–2600 MHz frequency range and satellite TV RF distribution — Abbildung: Optische CATV+IF-Übertragung vom HF-Eingang über eine 1550 nm Singlemode-Faserverbindung zum AGC-gesteuerten HF-Ausgang.

Warum sich Netzbetreiber für optische CATV+IF-Lösungen entscheiden

Für Netzbetreiber und Systemintegratoren liegt der Wert der optischen Verbindung in der Kombination aus Übertragungsleistung und praktischen Einsatzmöglichkeiten:

Breitbandleistung: Unterstützt bestehende und zukünftige Dienste bis zu 2600 MHz.
Zuverlässige Ausgabe: Die AGC-Technologie begrenzt Schwankungen, die durch optische Leistungsänderungen verursacht werden.
Einfache Integration: Kompakte Bauweise und SC/APC-Steckverbinder vereinfachen die Installation.
Bereit für die Expansion: Die Glasfaserverlegung bietet Flexibilität bei der Erweiterung von Versorgungsgebieten und Verteilungsnetzen.

Schlussbetrachtung

Für Netzbetreiber, Internetdienstanbieter und Systemintegratoren, ein optisches CATV+IF-Sende- und Empfangssystem ist eine bewährte Lösung für FTTH- und SatellitenfernsehanwendungenDurch die Kombination der Stärken der Glasfasertechnik mit AGC unterstützt es die Bereitstellung hochwertiger Dienste, eine stabile Netzwerkleistung und einen praktischen Weg für den zukünftigen Ausbau von Breitband und Rundfunk.

Um mehr über die Anwendung von CATV+IF-Lichtwellenübertragung in Ihrem Netzwerk zu erfahren, Für weitere technische Informationen wenden Sie sich bitte an SANLAND. und Unterstützung bei der Bestätigung der erforderlichen Angaben.
