AG50 50 MHz–4 GHz Hochlinearer HF-Verstärkerblockverstärker

SANLAND AG50 50 MHz–4 GHz RF Gain Block Amplifier in SOT-89 Package

AG50 50 MHz–4 GHz Hochlinearer HF-Verstärkerblockverstärker

Hauptmerkmale

● Breitbandiger, flacher Gewinn bis 4 GHz
● 38,0 dBm Ausgangsschalldruckpegel IP3 bei 1950 MHz
● 19,6 dB Gewinn bei 1950 MHz
● 19,6 dBm P1dB bei 1950 MHz
● 50 Ohm kaskadierbar
● Bleifreies/umweltfreundliches/RoHS-konformes SOT89-Gehäuse
● Einzelne 5V-Stromversorgung
● ESD 1000V HBM
● MSL: Stufe 1



Der AG50 ist ein leistungsstarker InGaP-HBT-MMIC-Verstärkerblock in Darlington-Konfiguration mit aktivem Bias-Netzwerk. Dieses Netzwerk gewährleistet einen stabilen Stromfluss über den gesamten Temperaturbereich und unabhängig von Prozessschwankungen (Beta). Der AG50 ist für den direkten Betrieb mit 5 V ausgelegt und benötigt im Gegensatz zu typischen Darlington-Verstärkern keinen Vorwiderstand. Er eignet sich ideal für Anwendungen mit hoher Linearität, die eine kompakte Bauweise, minimalen externen Bauteilbedarf und eine interne 50-Ω-Anpassung erfordern.

AG50 50 MHz–4 GHz RF Gain Block Application Circuit with 5 V Bias and SOT-89 Pin Configuration

Pinbelegung und Gehäuse

AG50 SOT-89 RF Gain Block Pin Assignment – RF IN, GND and RF OUT
Stift Name Beschreibung
1 RF IN HF-Eingang.
2 GND Boden.
3 RF OUT HF-Ausgang.
4 GND Boden.

Gehäusegröße: 4,6 × 4,25 × 1,6 mm Max.

Das SOT-89-Gehäuse bietet eine kompakte Bauform für Breitband-Verstärkerblockanwendungen und unterstützt gleichzeitig die erforderlichen HF-Eingangs-, HF-Ausgangs- und Masseanschlüsse.



Breitband-Verstärkungsblockbewertung

Bewertung eines alternativen Verstärkungsblocks?

Der AG50 ist ein 5-V-Breitband-HF-Verstärkerblock im SOT-89-Gehäuse für den Frequenzbereich von 50 MHz bis 4 GHz. Er eignet sich für die technische Evaluierung ausgewählter älterer und aktueller Breitband-Verstärkerblock-Designs. Frequenzbereich, Verstärkung, Rauschzahl, Ausgangslinearität, Pinbelegung und vorhandene Vorspannungsschaltungen sollten für die geplante Anwendung überprüft werden.

50 MHz–4 GHz 5-V-Versorgung SOT-89-Verpackung ≈20 dB Gewinn

Qorvo Referenzteil

TQP3M9008

50 MHz–4 GHz Breitband-Verstärkungsblock

TQP3M9008 bietet Typischer Gewinn: 20,6 dB, P1dB: +20 dBm und OIP3: +35,5 dBm bei 1,9 GHzAG50 bietet 19,6 dB Gewinn, +19,6 dBm P1dB und +38 dBm OIP3 bei 1,95 GHzBeide arbeiten mit 5 V und verwenden ein SOT-89-Gehäuse, wodurch sie sich gut für die Bewertung von Breitband-Verstärkerblöcken eignen.

Hauptunterschied: Der TQP3M9008 hat einen niedrigeren typischen Rauschfaktor, während der AG50 einen höheren OIP3-Wert im Bereich um 1,9 GHz bietet.

NXP-Referenzteil

BGA6489

SOT-89 Breitband-Verstärkerblock mittlerer Leistung

BGA6489 bietet 20 dB Gewinn bei 850 MHz und 16 dB bei 1,95 GHz, mit einem typischen Gerätestrom von 78 mAAG50 bietet 20,8 dB bei 850 MHz und 19,6 dB bei 1,95 GHz, mit 80 mA typischer StromBeide sind kompakte SOT-89-Breitbandverstärkungsblöcke.

Gewinnvergleich: AG50 erzielt bei 1,95 GHz eine höhere Verstärkung bei gleichzeitig sehr ähnlichem Stromniveau.

Qorvo Referenzteil

SGA6489Z

DC–3,5 GHz kaskadierbarer Verstärkungsblock

SGA6489Z ist spezifiziert mit 20,1 dB Gewinn, +20,7 dBm P1dB und +34 dBm IP3, die mit etwa 5,1 V / 75 mAAG50 bietet ungefähr 20 dB-Klassengewinn, mit +19,6 dBm P1dB und +38 dBm OIP3 bei 1,95 GHz, von einem 5 V / 80 mA liefern.

Frequenzabdeckung: Der SGA6489Z deckt bis zu 3,5 GHz ab, während der AG50 den Breitbandbetrieb auf 4 GHz erweitert.

Referenzteile von Analog Devices

ADI HMC589 / HMC589ST89E / HMC589A / HMC589AST89E

DC–4 GHz SOT-89E Breitband-Verstärkungsblockfamilie

HMC589A / HMC589AST89E bietet etwa 20 dB Gewinn, +33 dBm OIP3 und bis zu +21 dBm P1dB, operierend von einem einzelne 5-V-Versorgung bei ca. 82 mAAG50 bietet 19,6 dB Gewinn, +38 dBm OIP3 und +19,6 dBm P1dB bei 1,95 GHz, mit 5 V / 80 mA Betrieb.

Das Vermächtnis HMC589 / HMC589ST89E und die neueren HMC589A / HMC589AST89E können beide in die Breitband-SOT-89-Verstärkungsblock-Querverweisbewertung einbezogen werden.

Linearitätsvergleich: Der AG50 bietet einen höheren typischen OIP3-Wert, während die HMC589A-Familie einen etwas höheren P1dB-Wert aufweist.

Veröffentlichte Spezifikationen für Referenzbauteile können unterschiedliche Testfrequenzen, Arbeitspunktbedingungen und Evaluierungsboards verwenden. Vergleichen Sie die Bauteile vor der Qualifizierung bei gleichen Frequenzen und Schaltungsbedingungen.

Kritische Überprüfung: Pinbelegung und Vorspannungsnetzwerk

Die bereitgestellten Querverweisinformationen dienen der Evaluierung. Elektrische Eigenschaften, Pinbelegung, Vorspannungsnetzwerk und Leiterplattenkompatibilität sollten für jede Anwendung überprüft werden. AG50 sollte nicht als direkter Ersatz oder Pin-zu-Pin-Ersatz bezeichnet werden, solange die Kompatibilität auf Schaltungsebene nicht unabhängig bestätigt wurde.

Was Sie bei Ihrem Entwurf überprüfen sollten

HF-LeistungVerstärkung, Rauschzahl (NF), P1dB und OIP3 über das gesamte Betriebsfrequenzband.
Schaltung und VersorgungPinbelegung, Vorspannungsnetzwerk, Gleichstromblockierung, Strombudget und thermische Reserve.
BeschaffungsbedarfQualifizierungszeitplan, Musteranzahl und geschätzter Jahresbedarf.

Eine Querverweisprüfung anfordern

Senden Sie Ihre ursprüngliche Teilenummer, den Frequenzbereich, die Zielverstärkung/NF, die P1dB/OIP3-Anforderungen, den Schaltplan oder die Stückliste (falls verfügbar) und die Jahresmenge an das SANLAND-Entwicklungsteam.

Querverweisprüfung anfordern

Häufig gestellte Fragen

Welchen Frequenzbereich deckt der AG50 ab?

AG50 arbeitet im Frequenzbereich von 50 MHz bis 4 GHz und ist als Breitband-HF- und ZF-Verstärkerblock konzipiert.

Welche typischen Verstärkungs- und Linearitätswerte weist AG50 auf?

Bei 1,95 GHz bietet AG50 typischerweise einen Gewinn von 19,6 dB, einen P1dB-Wert von +19,6 dBm und einen OIP3-Wert von +38 dBm.

Benötigt AG50 eine externe 50-Ω-Anpassung?

AG50 ist intern auf 50 Ω angepasst. In einer typischen Anwendung werden DC-Sperrkondensatoren und eine HF-Drossel verwendet, wie im Referenzschaltbild dargestellt.

Kann AG50 als Alternative zu TQP3M9008, BGA6489, SGA6489Z oder HMC589 verwendet werden?

AG50 kann als Alternative für ausgewählte Breitband-Verstärkerblöcke evaluiert werden. Pinbelegung, Vorspannungskomponenten, HF-Eigenschaften und Leiterplattenkompatibilität sollten vor dem Austausch überprüft werden.

Welche Informationen werden für eine Querverweisbewertung benötigt?

Bitte geben Sie die ursprüngliche Teilenummer, den Betriebsfrequenzbereich, die Versorgungsspannung, die Zielverstärkung, die P1dB/OIP3-Anforderungen und, falls vorhanden, die bestehende Schaltung oder Stückliste an.

01
AG50 / HF-LEISTUNG

Typische HF-Leistung

Frequenz Gewinnen OIP3 P1dB NF
850 MHz 20,8 dB 40,0 dBm 20,5 dBm 2,8 dB
1950 MHz 19,6 dB 38,0 dBm 19,6 dBm 2,8 dB
2500 MHz 19,1 dB 35,4 dBm 18,9 dBm 3,0 dB
3500 MHz 18,6 dB 31,3 dBm 16,5 dBm 3,1 dB
4000 MHz 18,4 dB 30,5 dBm 16,1 dBm 3,4 dB
TESTGRUNDLAGE

Typische Werte werden bei V gemessen.S = 5 V, IS = 80 mA und TL = 25 °C in einem 50-Ω-System. OIP3 verwendet einen Tonabstand von 1 MHz mit einer Ausgangsleistung von +5 dBm pro Ton.

02
AG50 / MESSKURVEN

Typische Leistungskurven

GEWINN & RÜCKGABE VERLUST
01 S21 / Gain Forward-Gewinn

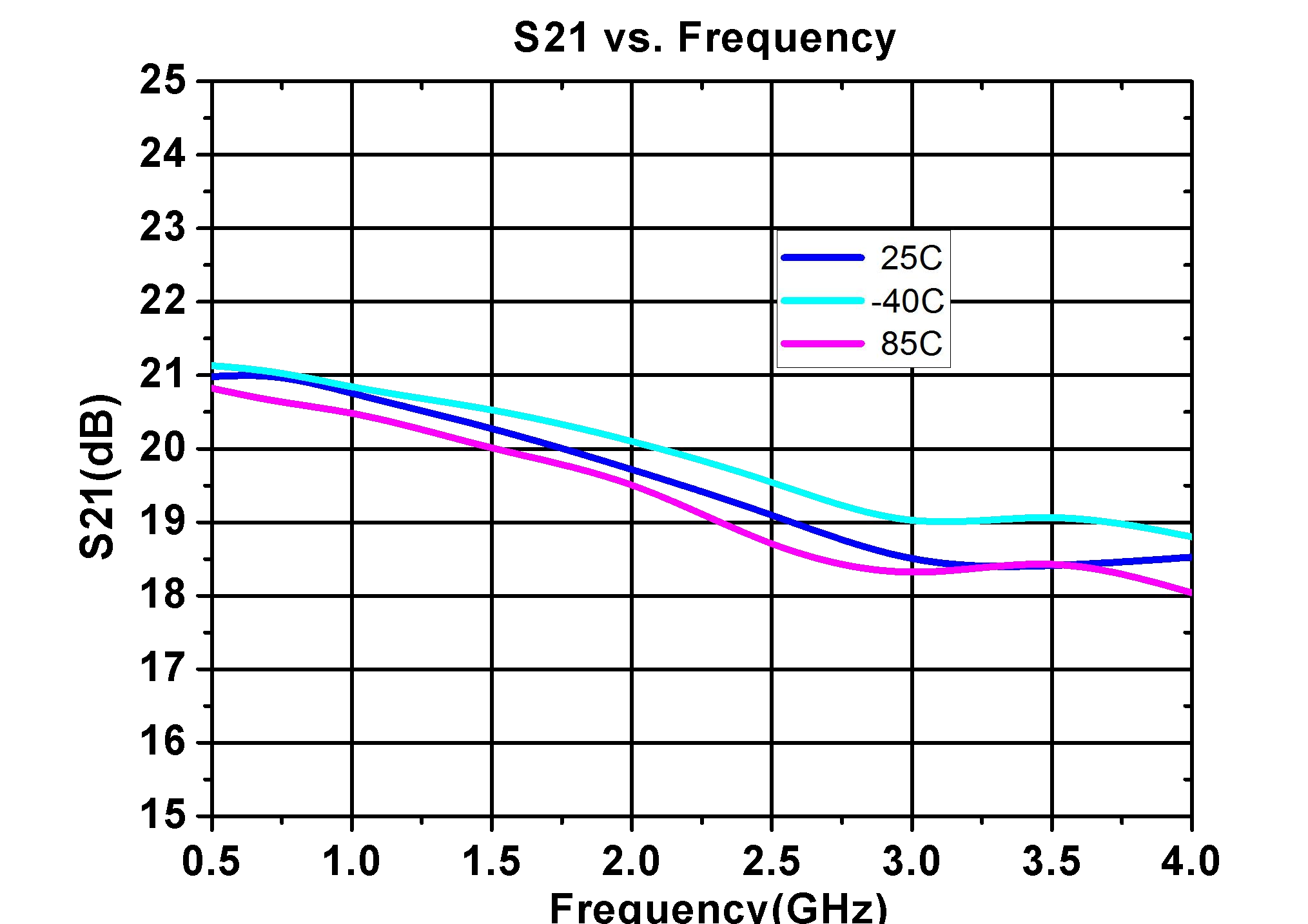

AG50 RF gain block S21 gain vs frequency from 0.5 to 4 GHz at -40°C, 25°C and 85°C
02 Eingangsrückflussdämpfung Eingabeübereinstimmung

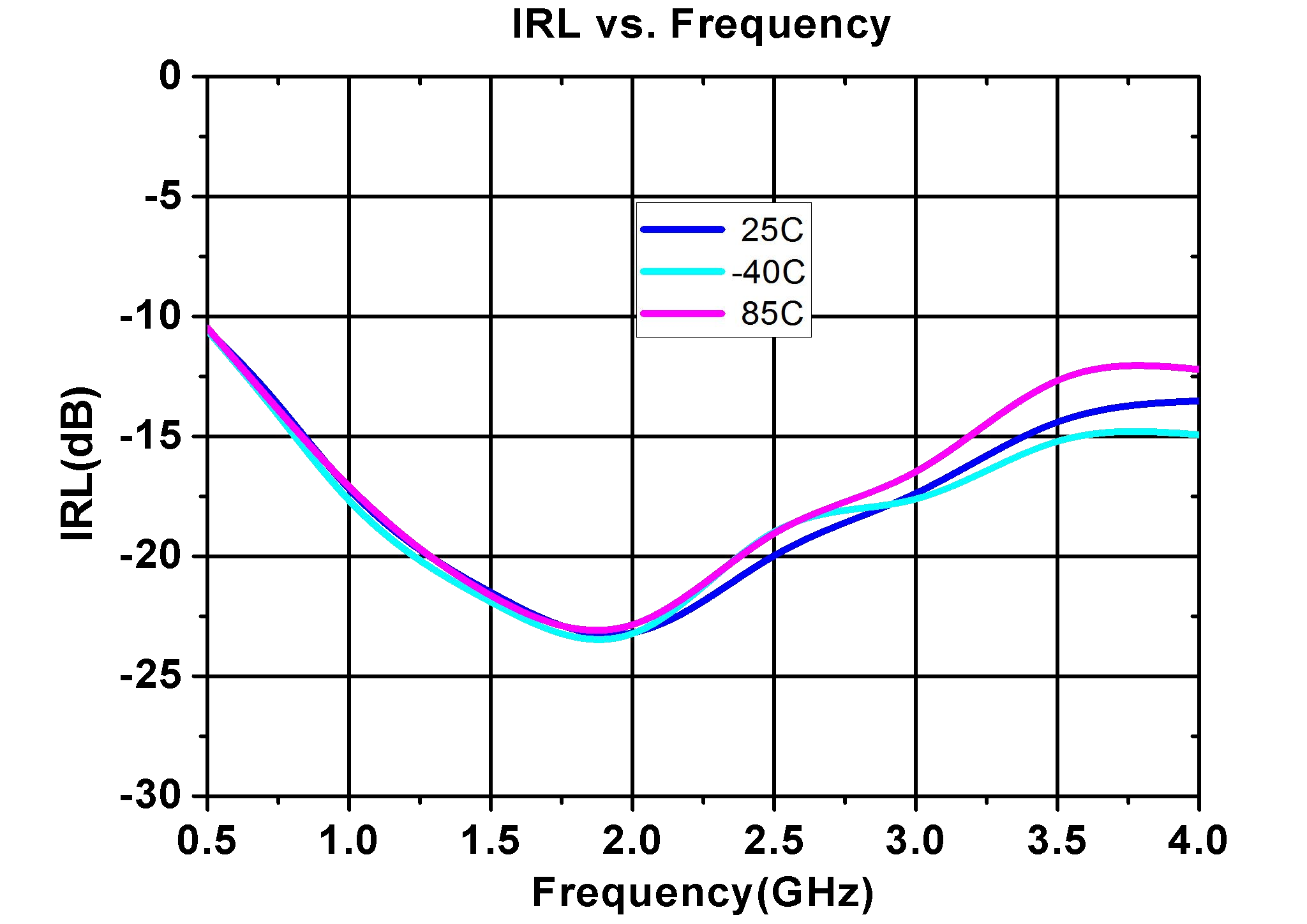

AG50 IRL vs frequency from 0.5 to 4 GHz at -40°C, 25°C and 85°C
03 Rückflussdämpfung am Ausgang Ausgabeübereinstimmung

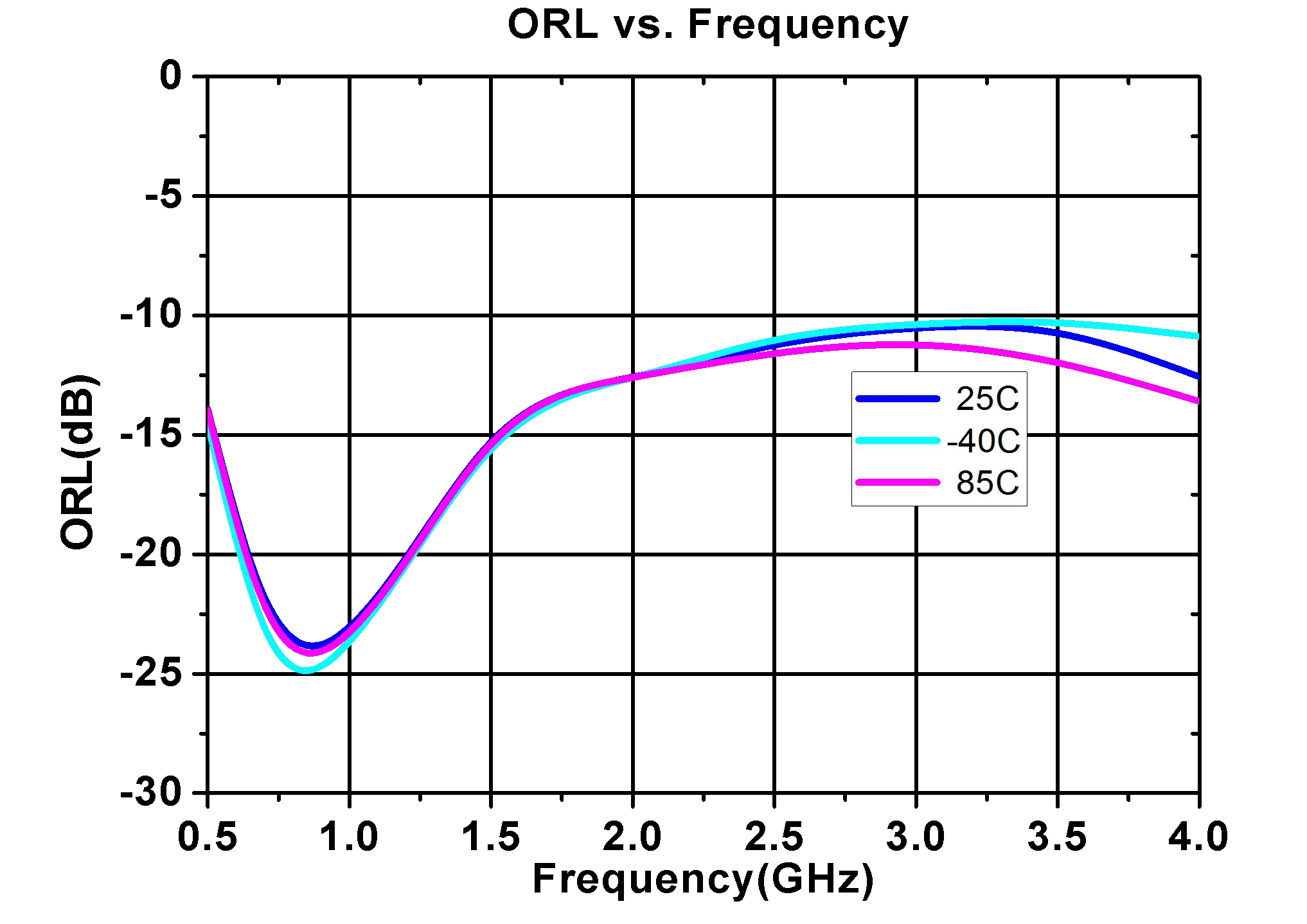

AG50 ORL vs frequency from 0.5 to 4 GHz at -40°C, 25°C and 85°C
LINEARITÄT & RAUSCH
04 OIP3 Lineares Verhalten

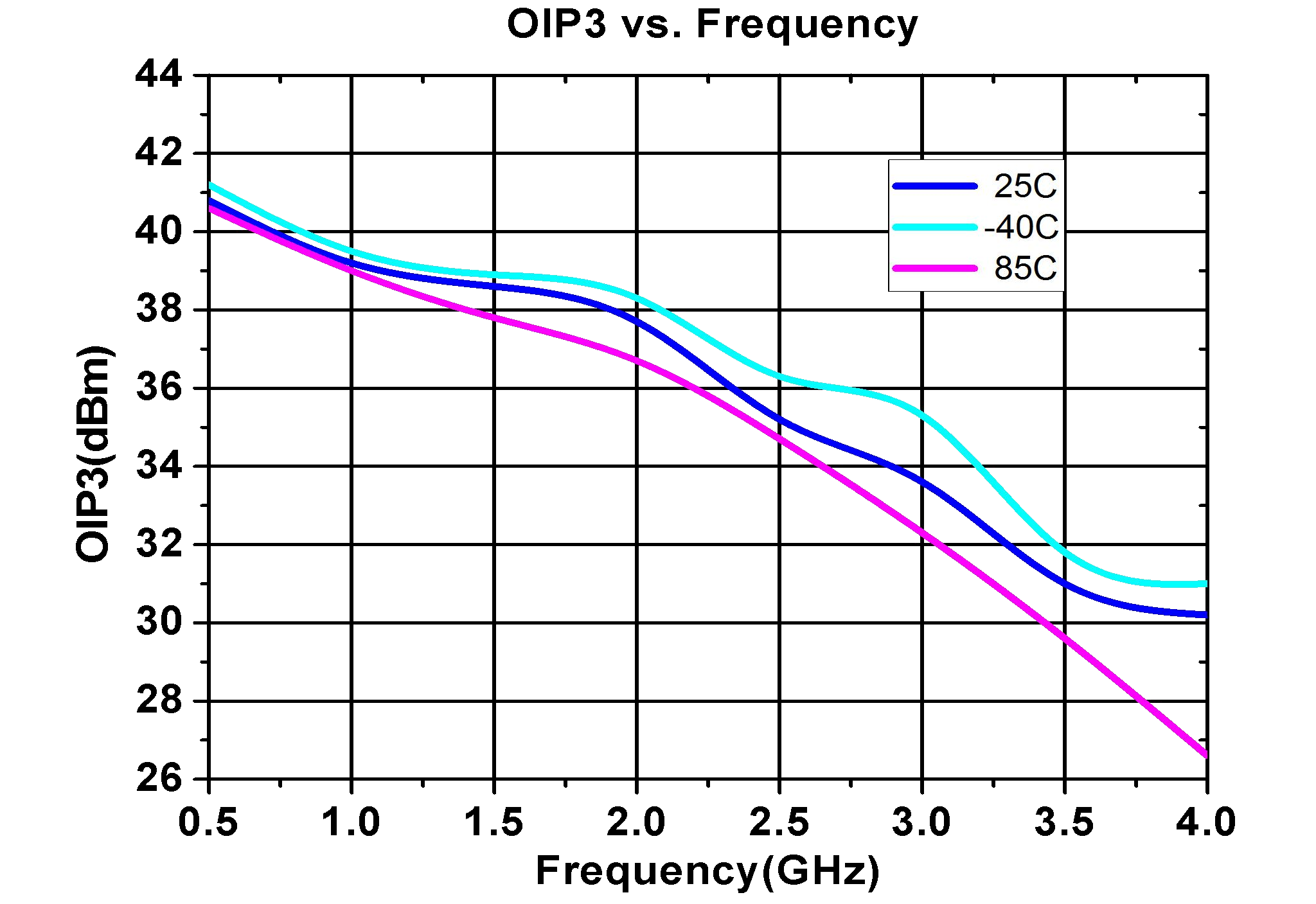

AG50 OIP3 vs frequency from 0.5 to 4 GHz at -40°C, 25°C and 85°C
05 Ausgang P1dB Ausgabekomprimierung

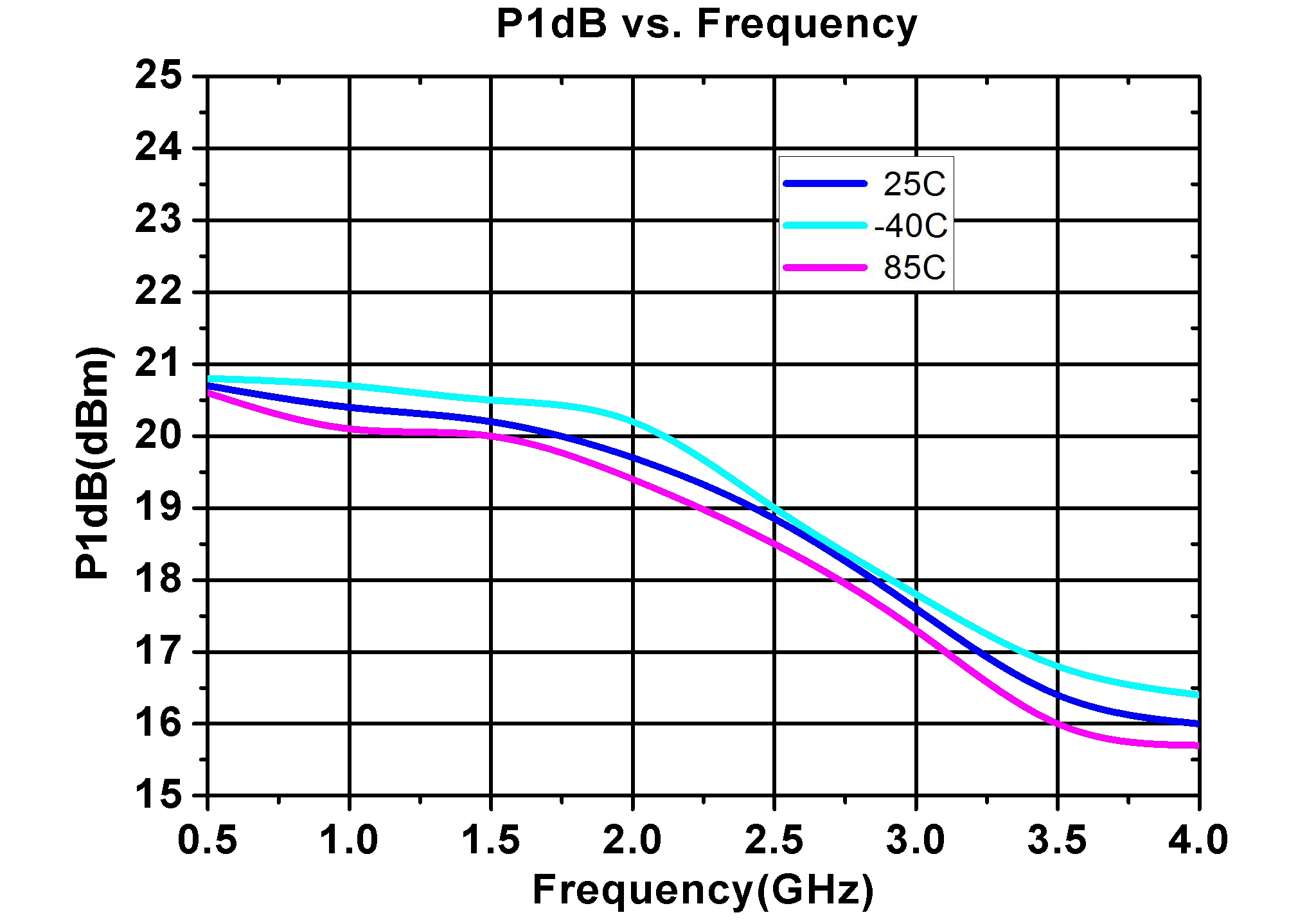

AG50 P1dB vs frequency from 0.5 to 4 GHz at -40°C, 25°C and 85°C
06 Rauschzahl Rauschverhalten

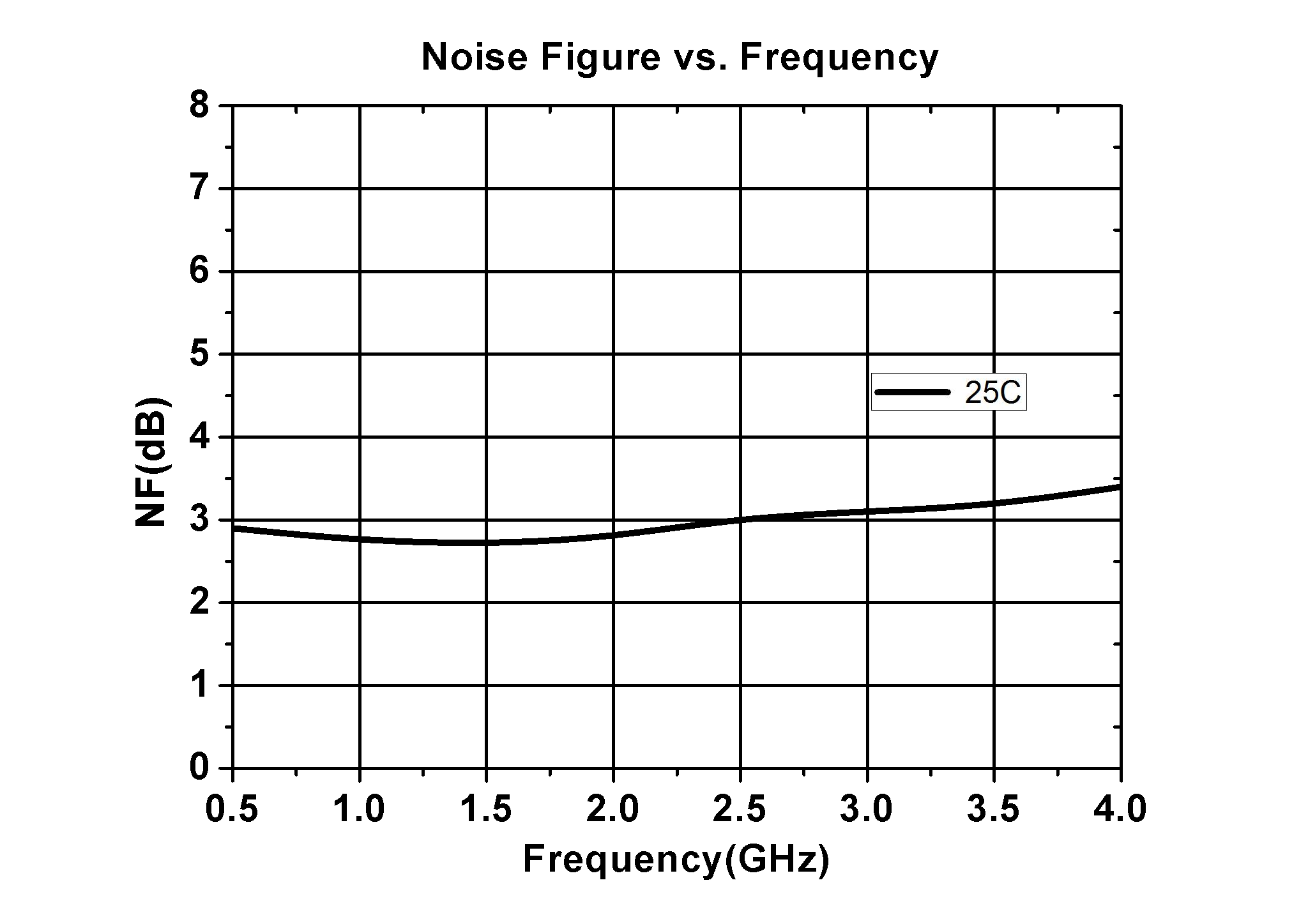

AG50 noise figure vs frequency from 0.5 to 4 GHz at 25°C
Wireless systems icon

Drahtlose Systeme

Breitband-Verstärkerstufen für HF-Signalketten.

Drahtlose Funkverbindung Breitband HF-Kette
IF and RF driver amplifiers icon

ZF- und HF-Treiberverstärker

Treiberverstärkung für HF- und Zwischenfrequenzstufen.

IF-Treiber HF-Treiber Verstärkungsphase






Breitband-HF-Verstärkerstufen

50 Ω kaskadierbare Verstärkung über eine breite Betriebsfrequenzbandbreite.

50 Ω Kaskadierbar Breitband
General purpose RF amplification icon

Universelle HF-Verstärkung

Für Designs, die eine moderate Ausgangsleistung und eine hohe Linearität erfordern.

Hohe Linearität Mittlere Leistung Allgemeines RF
