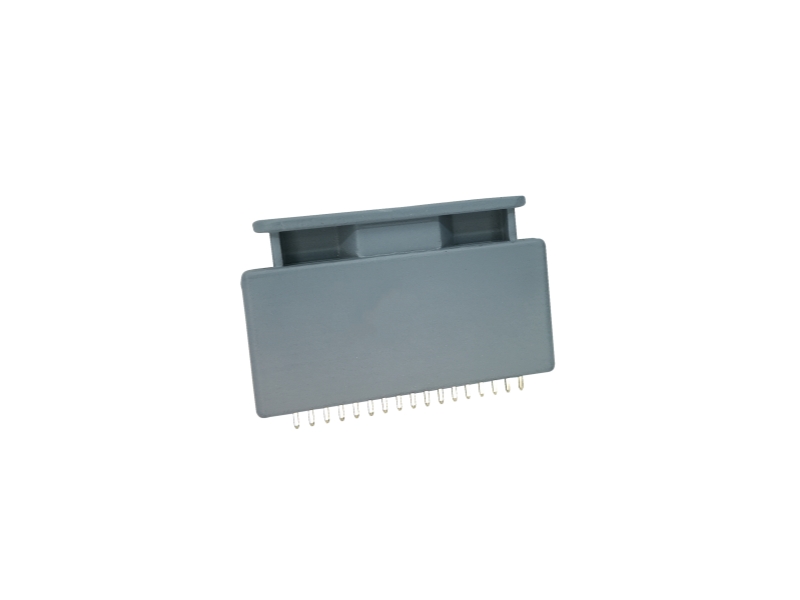

1,8G CATV Diplex Filter 5-684 / 834-1794 MHz

Die Diplex-Filtereinheit „Sanland“ zeichnet sich durch außergewöhnlich geringe Einfügungsdämpfung und minimale Reflexion aus und gewährleistet so höchste Signalintegrität. Sie wurde zur Optimierung von Kalibrierungsprozessen entwickelt und optimiert das Schaltungsdesign für mehr Effizienz und Zuverlässigkeit.

Funktionsschema

Abmessungen (Einheit: mm, Toleranz: ±0,2 mm)

Parameter		Testbedingungen	Mindest.	Max.	Einheiten
Frequenzbereich		5 ~ 684 MHz
Frequenzbereich		834 bis 1794 MHz
Einfügungsverlust		5 ~ 684 MHz @684MHz	-	1,5	dB
		834 ~ 1794 MHz @834 MHz	-	1,5	dB
		834~1794MHz @1794MHz	-	1,5	dB
Crossover-Isolation	HP-LP	685 ~ 833 MHz	45	-	dB
Außerbandunterdrückung	Hochpass	5-684 MHz	45	-	dB
Außerbandunterdrückung	Tiefpass	834-1000 MHz	50	-	dB
		1001-1220 MHz	45	-	dB
		1221-1794 MHz	40	-	dB
Rückflussdämpfung		5 ~ 684 MHz	-	-20	dB
		834 ~1000MHz	-	-20	dB
		1001 bis 1794 MHz	-	-19	dB
