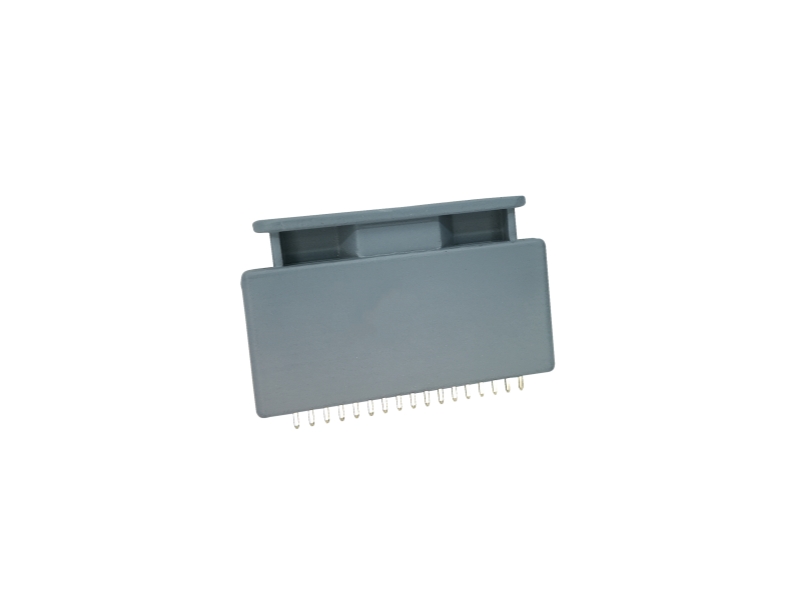

1,8G CATV Diplex Filter 5-396 / 492-1794 MHz

1.8G CATV Diplex Filter

1,8G CATV Diplex Filter 5-396 / 492-1794 MHz

Hauptmerkmale

● 75 Ohm
● Plug-in-Design
● RoHS-konform
● Geringe Einfügungsdämpfung
● Hervorragende Crossover-Isolation
● Geringe Dicke
jetzt anfragen
DATENBLATT

1,8G CATV Diplex Filter 5-396 / 492-1794 MHz

Die Diplex-Filtereinheiten von „Sanland“ zeichnen sich durch geringe Einfügungsdämpfung und geringe Reflexion aus. Sie reduzieren den Kalibrierungsaufwand und vereinfachen das Schaltungsdesign.

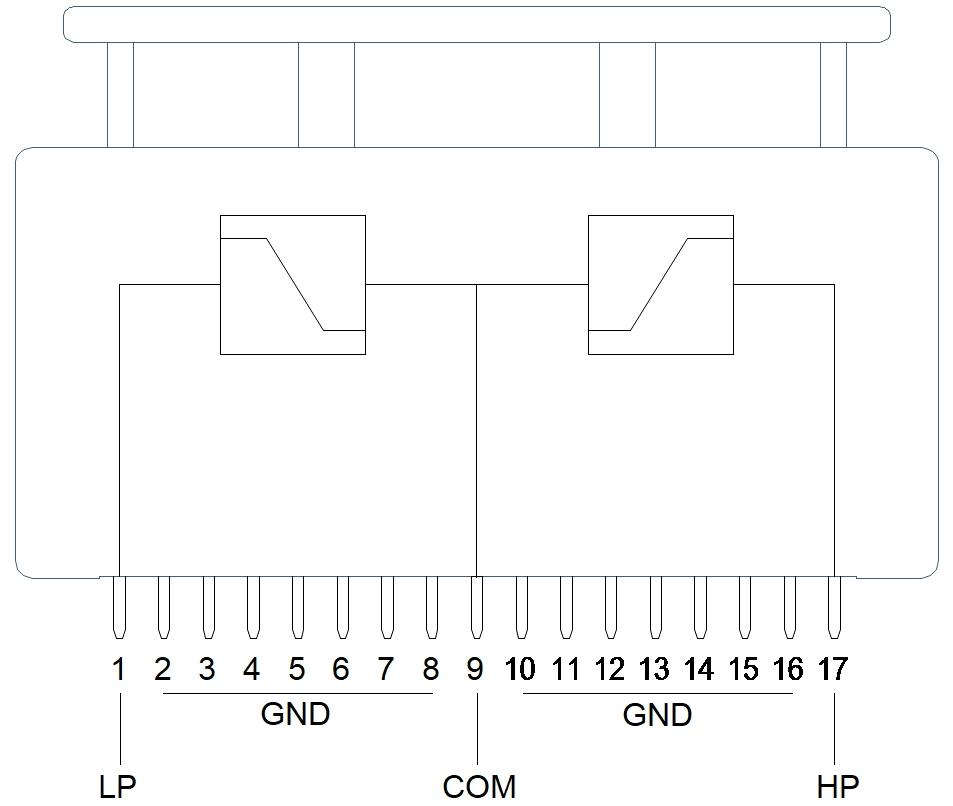

Funktionsschema

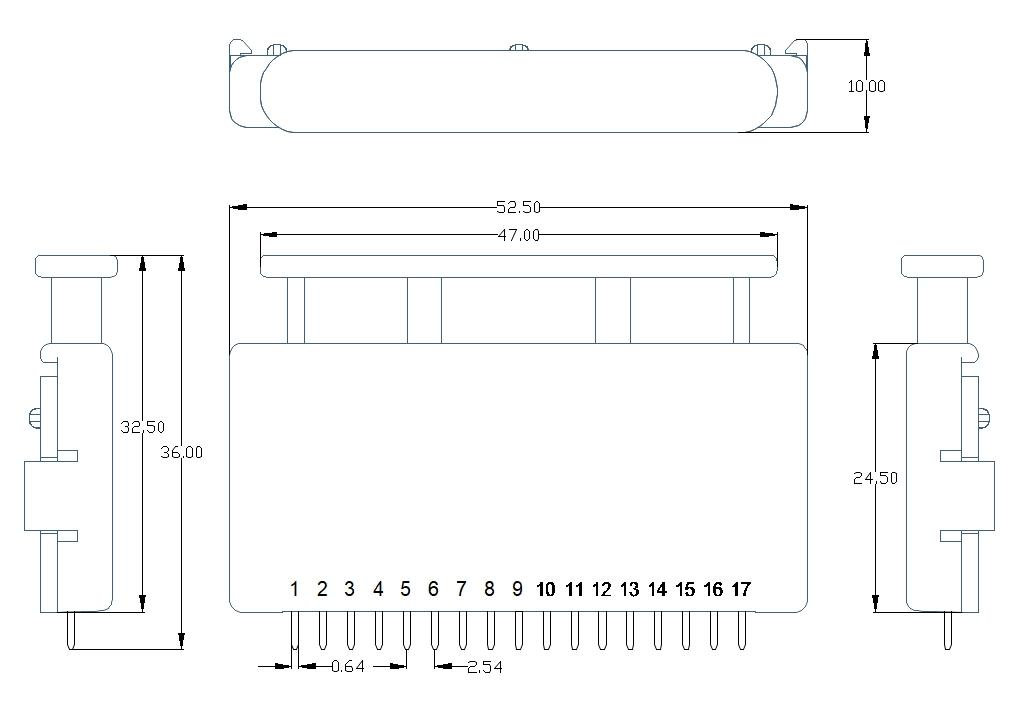

Abmessungen (Einheit: mm, Toleranz: ±0,2 mm)

Parameter

Testbedingungen

Mindest.

Max.

Einheiten

Frequenzbereich

5 ~ 396 MHz







492 bis 1794 MHz









Einfügungsverlust

5 ~ 396 MHz @396 MHz

-

1.2

dB

492 ~ 1794 MHz @492 MHz

-

1.2

dB

492~1794MHz @1794MHz

-

1.4

dB

Crossover-Isolation

HP-LP

397 bis 491 MHz

40

-

dB

Außerbandunterdrückung

Hochpass

5-396 MHz

50

-

dB



Außerbandunterdrückung



Tiefpass

492-600 MHz

50

-

dB

601-1000 MHz

45

-

dB

1001-1794 MHz

40

-

dB



Rückflussdämpfung

5 ~ 396 MHz

-

-20

dB

492 ~600MHz

-

-20

dB

601 bis 1794 MHz

-

-19

dB
