SG208 1,2 GHz High-GaAs pHEMT HF-Verstärker-IC mit geringem Rauschen

Hauptmerkmale

● Betrieb im Frequenzbereich von 47 MHz bis 1218 MHz

●5V- und 8V-Betrieb

● Verstärkung: Typischerweise 25 dB

● Rauschzahl: 1,0 dB bei 1200 MHz

● OIP3: Typischerweise 39 dBm bei 8 V

●OP1dB: Typischerweise 24 dBm bei 8 V

● Single-Ended-Verstärkungsblock

● 3 × 3 QFN-Gehäuse

● RoHS-konform

PRODUKTKATEGORIEN

Der SG208 von Sanland ist ein hochverstärkender, rauscharmer GaAs-pHEMT-Single-Ended-MMIC-HF-Verstärker-IC für Breitband-HF-Anwendungen von 47 MHz bis 1218 MHz. Mit einer typischen Verstärkung von 25 dB, einem Rauschmaß von 1,0 dB bei 1200 MHz und einem OIP3 von bis zu 39 dBm bei 8 V eignet sich der SG208 für DOCSIS 3.1, FTTH GPON/GEPON, optische Knoten, CMTS-Kopfstellenanlagen, Satellitenfernsehen, Kabelmodems, Set-Top-Boxen und Single-Ended-Verstärker. Das Bauteil wird mit einer Versorgungsspannung von 5 V oder 8 V betrieben und ist in einem kompakten 3 × 3 QFN-Gehäuse untergebracht.

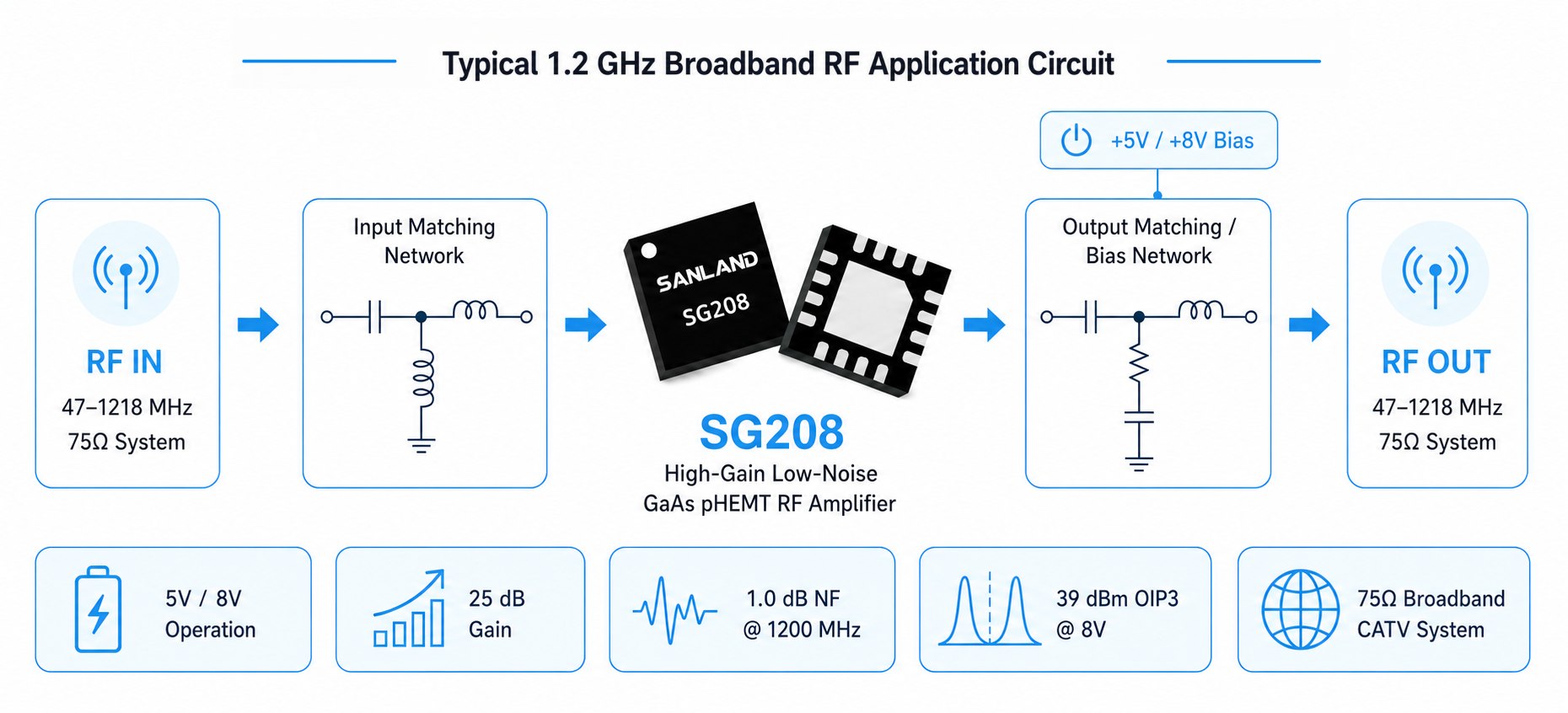

SG208 high-gain low-noise RF amplifier typical application circuit for 47 MHz to 1218 MHz broadband CATV systems

Parameter	+5V Typisch	+8V Typisch
Frequenz	47–1218 MHz	47–1218 MHz
Versorgungsstrom	72 mA	112 mA
Gewinnen	24,8 dB	25 dB
Steigung	0,6 dB	0,5 dB
Rückseitige Isolation	27 dB	27 dB
Eingangsrückflussdämpfung	19 dB	22 dB
Rückflussdämpfung am Ausgang	20 dB	20 dB
Rauschzahl	0,7 / 1,0 dB	0,8 / 1,1 dB
OIP3	37 dBm	39 dBm
OP1dB	20,5 dBm	24 dBm
Wärmewiderstand	57 ℃/W	57 ℃/W

SG208 bietet eine HF-Verstärkung mit hoher Verstärkung und geringem Rauschen von 47 MHz bis 1218 MHz für DOCSIS 3.1, FTTH, optische Knoten, CMTS-Geräte, Kabelmodems und Set-Top-Boxen.

DOCSIS 3.1
CMTS-Kopfstellenausrüstung
Optische Knoten und Verstärker
Satelliten-Rauscharmverstärker
FTTH GPON und GEPON
Kabelmodem und Set-Top-Box
Single-Ended-Verstärkungsblock

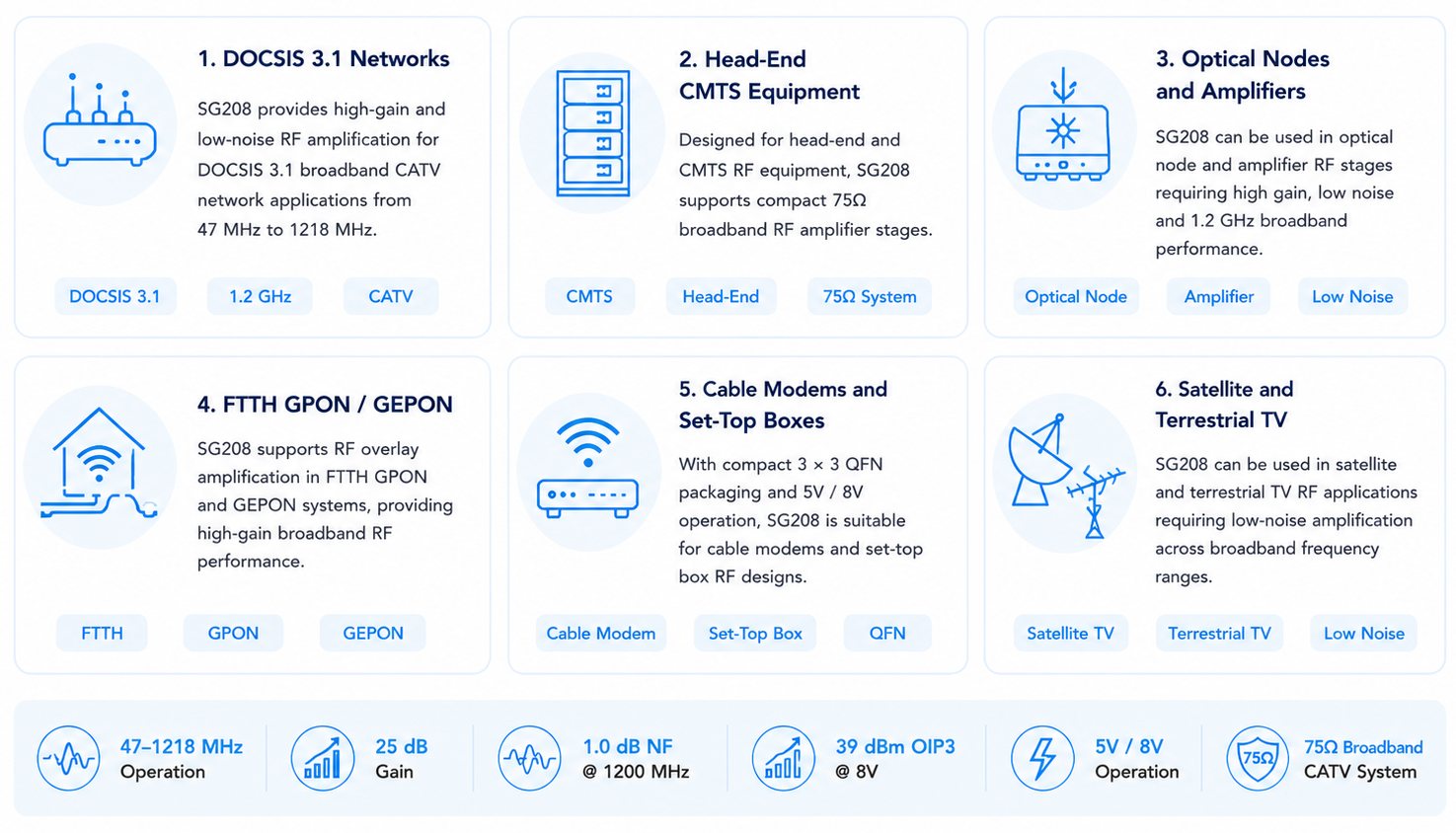

SG208 RF amplifier applications for DOCSIS 3.1, FTTH, optical nodes, CMTS equipment, cable modems and set-top boxes

heiße Tags : 1,2-GHz-HF-Verstärker-IC Hochverstärkender HF-Verstärker-IC Rauscharmer HF-Verstärker-IC GaAs pHEMT-HF-Verstärker Breitband-HF-Verstärker-IC DOCSIS 3.1 HF-Verstärker
