Der SG117 ist ein GaAs-pHEMT-Breitbandverstärker für allgemeine Breitband-HF-Verstärkung von DC bis 3,5 GHz. Er vereint hohe Verstärkung, geringes Rauschen, hohe Linearität und bedingungslose Stabilität in einem kompakten 6-Pin-Gehäuse und eignet sich daher ideal für HF-Frontends, Pufferverstärker und Verstärkerstufen in drahtlosen, Breitband- und Satellitenkommunikationssystemen. Dank seiner 5-V-Versorgung und des kompakten SOT-363-Formfaktors lässt er sich problemlos in platzsparende HF-Designs integrieren.

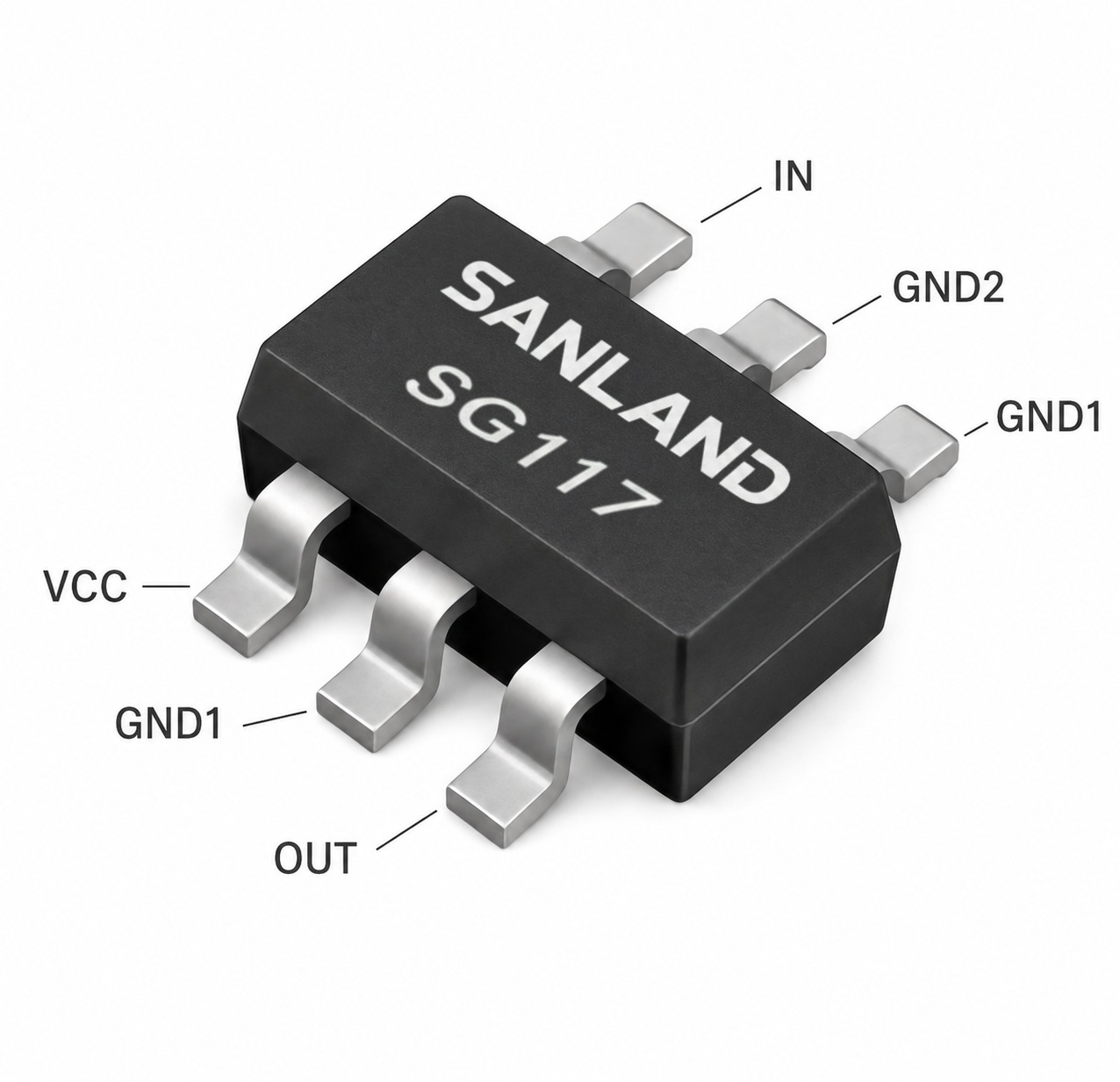

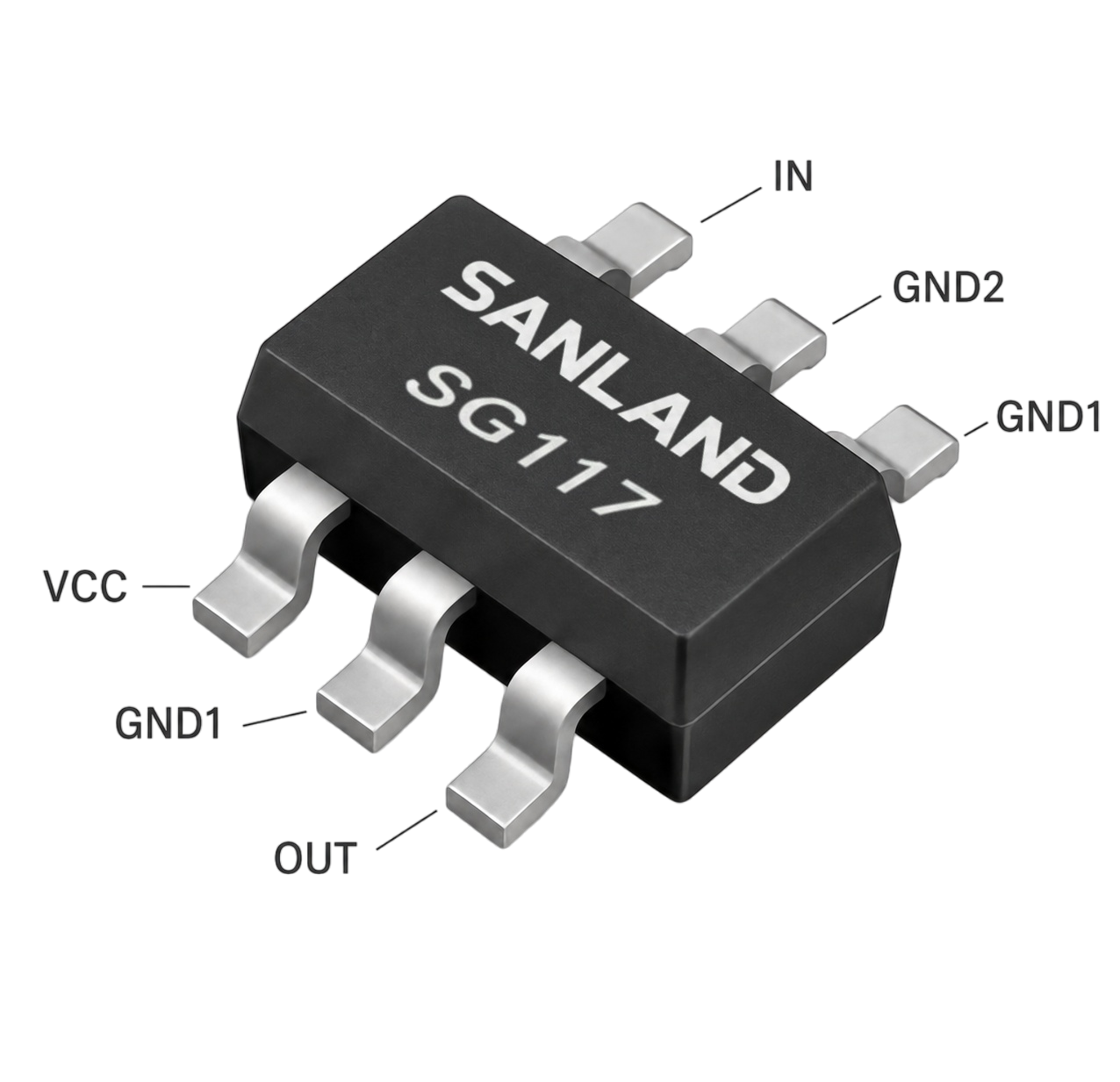

Pinbelegung und Gehäuse
Stift
Funktion
Beschreibung
1
VCC
Vorspannung für Eingangsgate
2, 4, 5
GND
GND
3
RF OUT / VCC
HF-Ausgang; VCC über HF-Drossel anlegen; DC-Sperrkondensator erforderlich
6
RF IN
HF-Eingang; DC-Sperrkondensator erforderlich
Körpergröße: 2,2 × 1,35 × 1,1 mm Max.
Dank des kompakten 6-Pin-SOT-363-Gehäuses eignet sich der SG117 für Breitband-MMIC-Verstärkerdesigns, bei denen der Platz auf der Leiterplatte begrenzt ist.
Bewertung älterer HF-Designs
Evaluierung einer Alternative zu BGA2866 oder BGA2867?
Der SG117 ist ein 5-V-Breitband-HF-Verstärker im SOT-363-Gehäuse mit einem Frequenzbereich von DC bis 3,5 GHz. Er kann für die technische Evaluierung ausgewählter älterer Designs mit BGA2866 und BGA2867 in Betracht gezogen werden. Die erforderliche Verstärkung, das Rauschmaß, die Ausgangsleistung und die vorhandene Vorspannungsschaltung sollten für die geplante Anwendung überprüft werden.
DC–3,5 GHz5-V-VersorgungSOT-363-Verpackung
NXP-Referenzteil
BGA2866-Designs
NXP spezifiziert 23,9 dB typischer Gewinn bei 950 MHzSG117 ist gelistet bei 24,5 dB bei 1 GHzNutzen Sie diese Werte als Ausgangspunkt und vergleichen Sie den Verstärkungsverlauf über Ihr tatsächliches Frequenzband.
Aktueller Scheck: 17,4 mA für BGA2866 gegenüber 25 mA typisch für SG117, jeweils bei 5 V.
NXP-Referenzteil
BGA2867-Designs
NXP spezifiziert 27,1 dB typischer Gewinn bei 950 MHzSG117 ist gelistet bei 24,5 dB bei 1 GHzPrüfen Sie, ob die verfügbare Systemverstärkungsreserve Ihren Anforderungen entspricht.
Aktueller Scheck: 21,7 mA für BGA2867 gegenüber 25 mA typisch für SG117, jeweils bei 5 V.
Die oben genannten typischen Werte basieren auf unterschiedlichen Testfrequenzen und Bewertungsbedingungen. Vergleichen Sie die Bauteile bei gleichen Frequenzen im vorgesehenen Schaltkreis.
Kritische Prüfung: Ausgangsvorspannungsschaltung

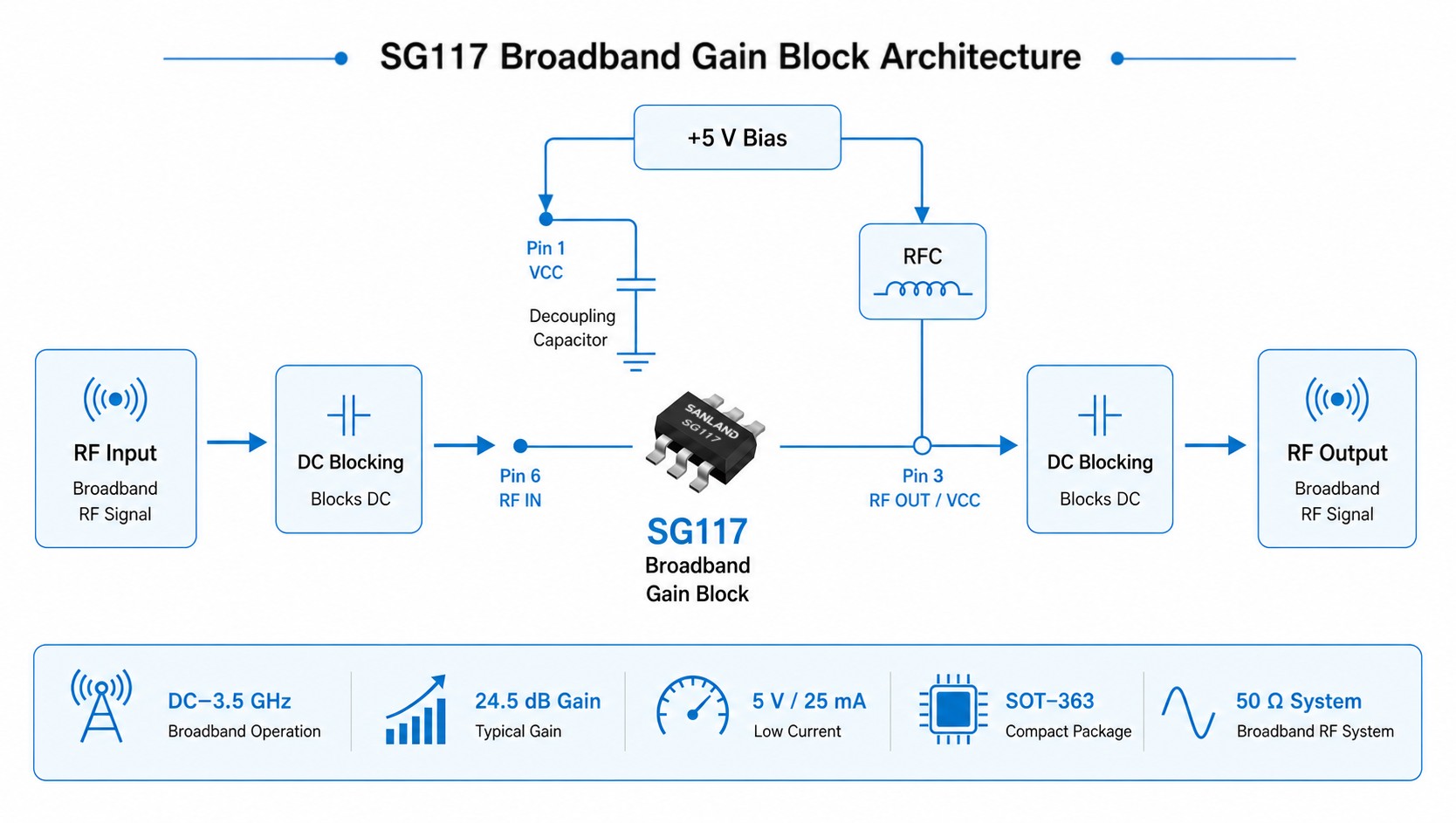

SG117 verwendet Pin 3 für RF OUT / VCC und benötigt eine HF-Drossel für die Ausgangsvorspannung. BGA2866 und BGA2867 führen Pin 3 als RF_OUT und benötigen keine Ausgangsinduktivität. Überprüfen Sie die Leiterplattenanschlüsse, die Vorspannungsbauteile und die Gleichstrom-Sperrkondensatoren, bevor Sie einen Austausch in Betracht ziehen.
Was Sie bei Ihrem Entwurf überprüfen sollten
HF-LeistungVerstärkung, Rauschzahl (NF), P1dB und OIP3 über das gesamte Betriebsfrequenzband.
Schaltung und VersorgungAusgangsvorspannung, Gleichstromblockierung, Strombudget und thermische Reserve.
BeschaffungsbedarfQualifizierungszeitplan und geschätzter Jahresbedarf.
Eine Querverweisprüfung anfordern
Senden Sie Ihre ursprüngliche Teilenummer, den Frequenzbereich, die Zielverstärkung/das Zielrauschen, die Linearitätsanforderungen, den Schaltplan oder die Stückliste (falls vorhanden) und die Jahresmenge an das SANLAND-Entwicklungsteam.
SG117 ist für die Breitband-HF-Verstärkung von DC bis 3,5 GHz ausgelegt.
Welche Versorgungsspannung benötigt SG117?
Der SG117 ist ein 5-V-HF-Verstärkerblock mit einem typischen Ruhestrom von 25 mA und eignet sich daher für kompakte HF-Designs mit niedrigem Stromverbrauch.
Welches Paket verwendet SG117?
SG117 wird in einem kompakten 6-poligen SOT-363-Gehäuse geliefert, das sich für platzsparende HF-Designs eignet.
Für welche Anwendungen ist SG117 konzipiert?
SG117 kann in Breitband-HF-Verstärkerstufen für drahtlose Kommunikationssysteme, ISM- und WLAN-Systeme, DBS/TVRO, HF-Frontends, Pufferverstärker und Tuneranwendungen eingesetzt werden.
Kann SG117 für ältere Breitband-MMIC-Designs evaluiert werden?
Ja. SG117 kann bei der Migration von ausgewählten älteren SOT-363-Breitband-MMIC-Verstärkerblöcken, einschließlich NXP BGA2866, BGA2867 und BGA2869, für eine technische Bewertung in Betracht gezogen werden. Schaltungskonfiguration, Vorspannungsnetzwerk, Verstärkungsanforderungen und HF-Leistung sollten für jede Anwendung separat überprüft werden.
01
SG117 / HF-SPEZIFIKATIONEN
HF-Leistung
Parameter
Typischer Wert
Testbedingung
Frequenzbereich
DC–3,5 GHz
—
Gewinnen
24,5 dB
@ 1 GHz
Rauschzahl
2,7 dB
@ 1 GHz
OIP3
+21 dBm
@ 1 GHz
Ausgang P1dB
+10 dBm
@ 1 GHz
S11
–14 dB
@ 2,5 GHz
S22
–12 dB
@ 2,5 GHz
S12
–32 dB
@ 2,5 GHz
Versorgungsspannung
5 V
—
Versorgungsstrom
25 mA Typ.
—
Systemimpedanz
50 Ω
Testbedingung
Paket
SOT-363
6-polig
TESTGRUNDLAGE
Die typische HF-Performance wird in einem 50 Ω-System mit einer 5 V-Versorgung charakterisiert. Dies liefert Referenzdaten für die Auswahl von Breitband-Verstärkerblöcken und für die HF-Auslegung.
02
SG117 / MESSBARE KURVEN
Typische HF-Leistung in Abhängigkeit von der Frequenz

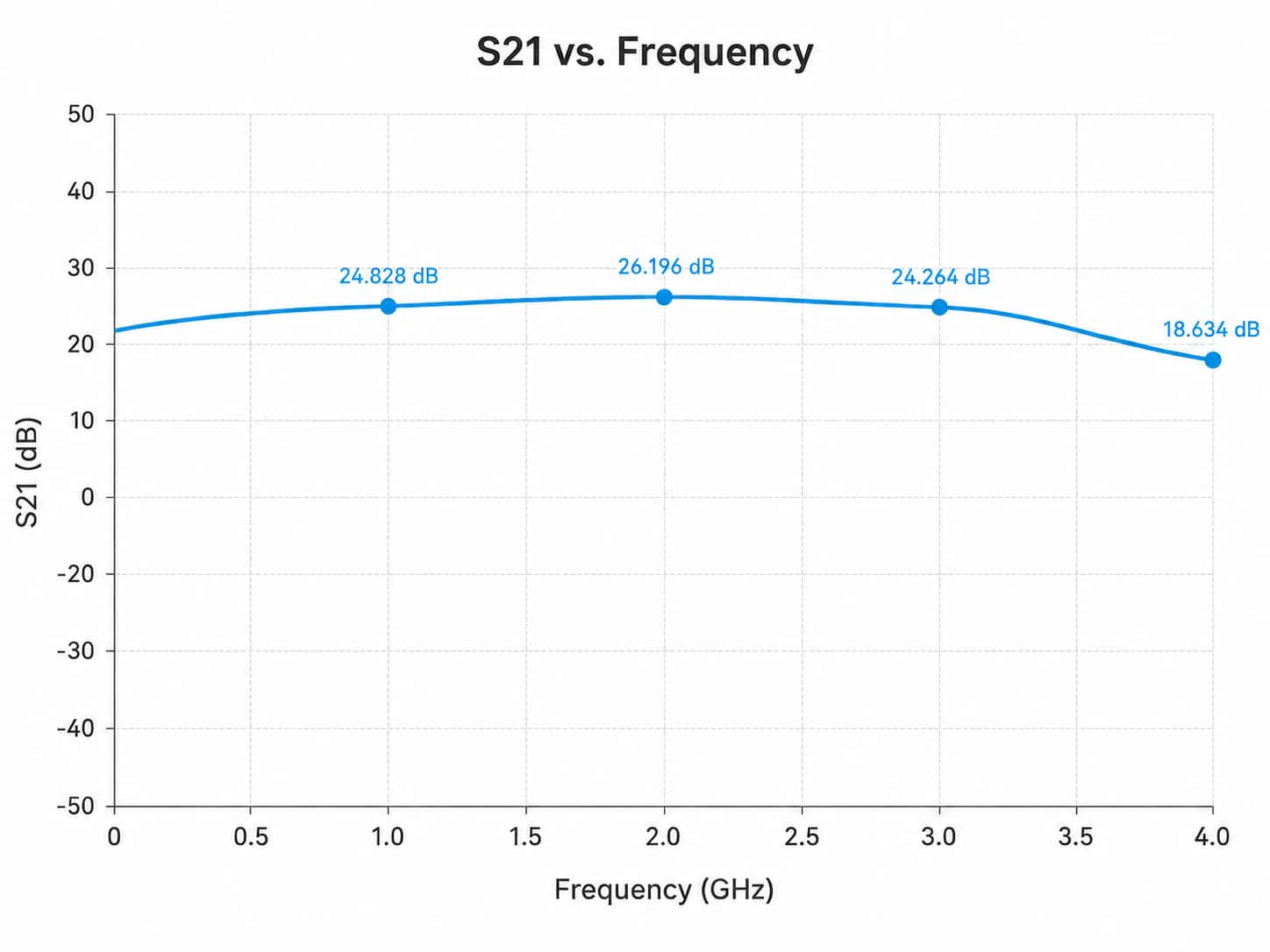

01S21Weiterleitung

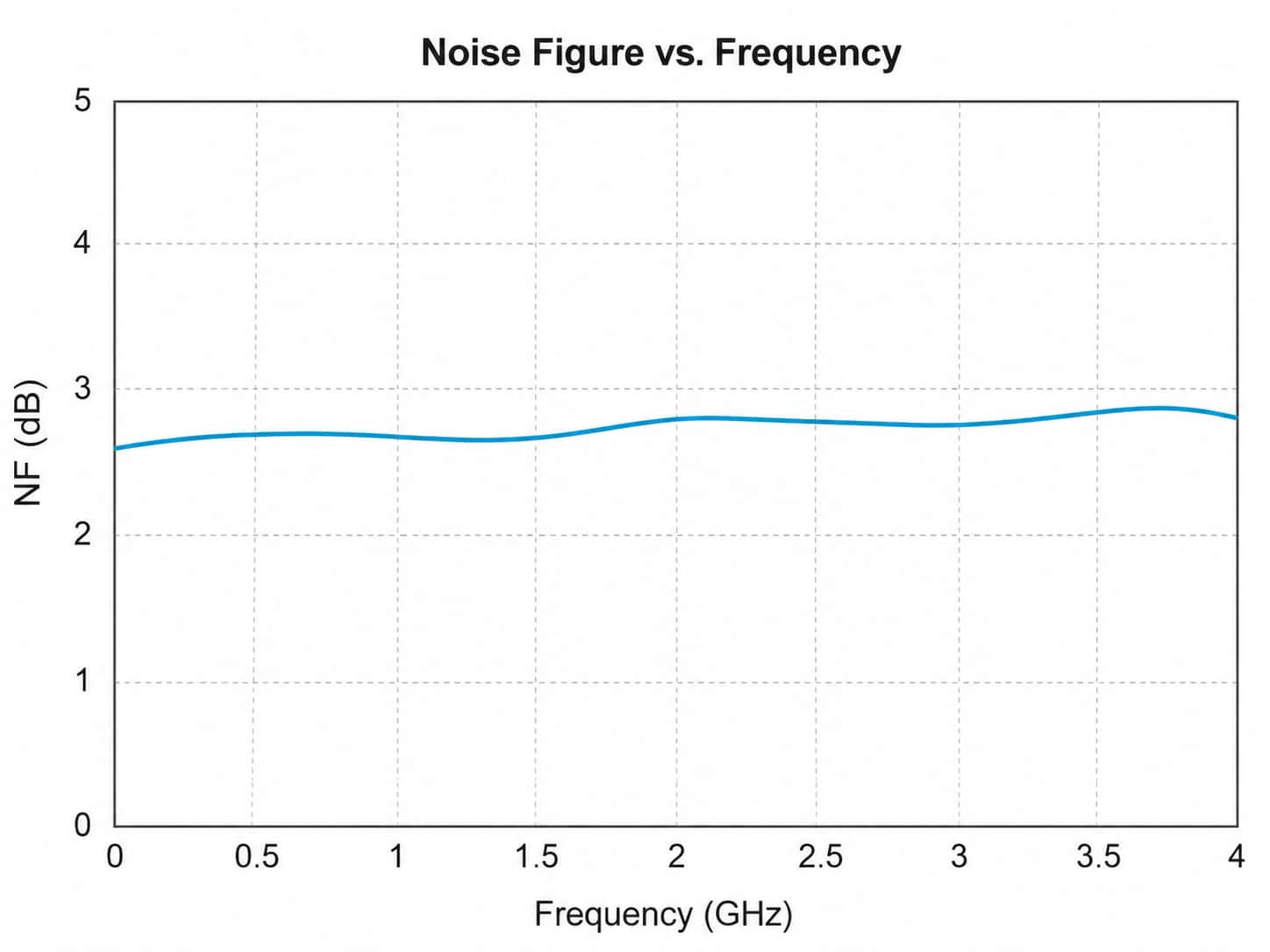

02RauschzahlRauschverhalten

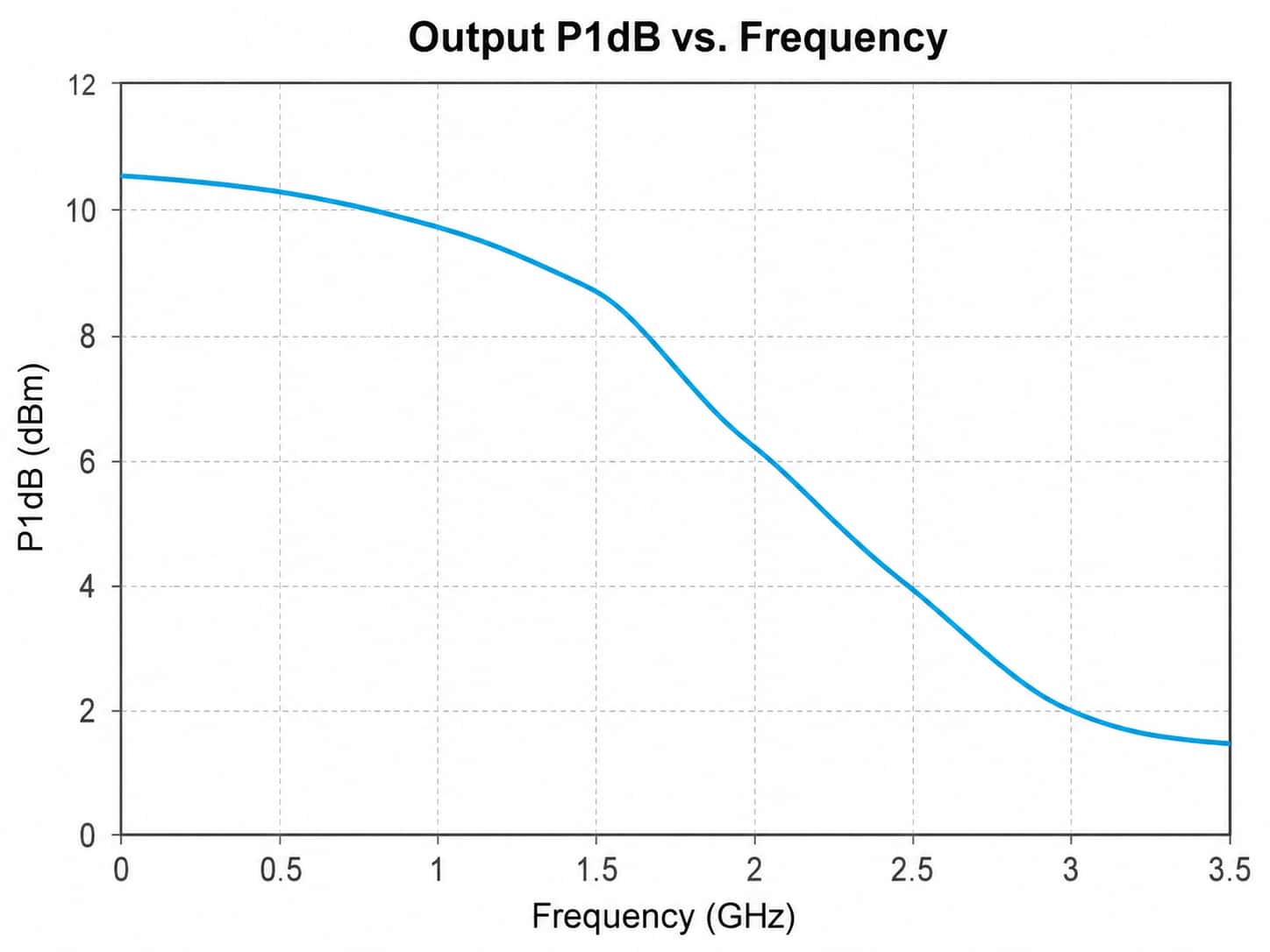

03Ausgang P1dBAusgabekomprimierung

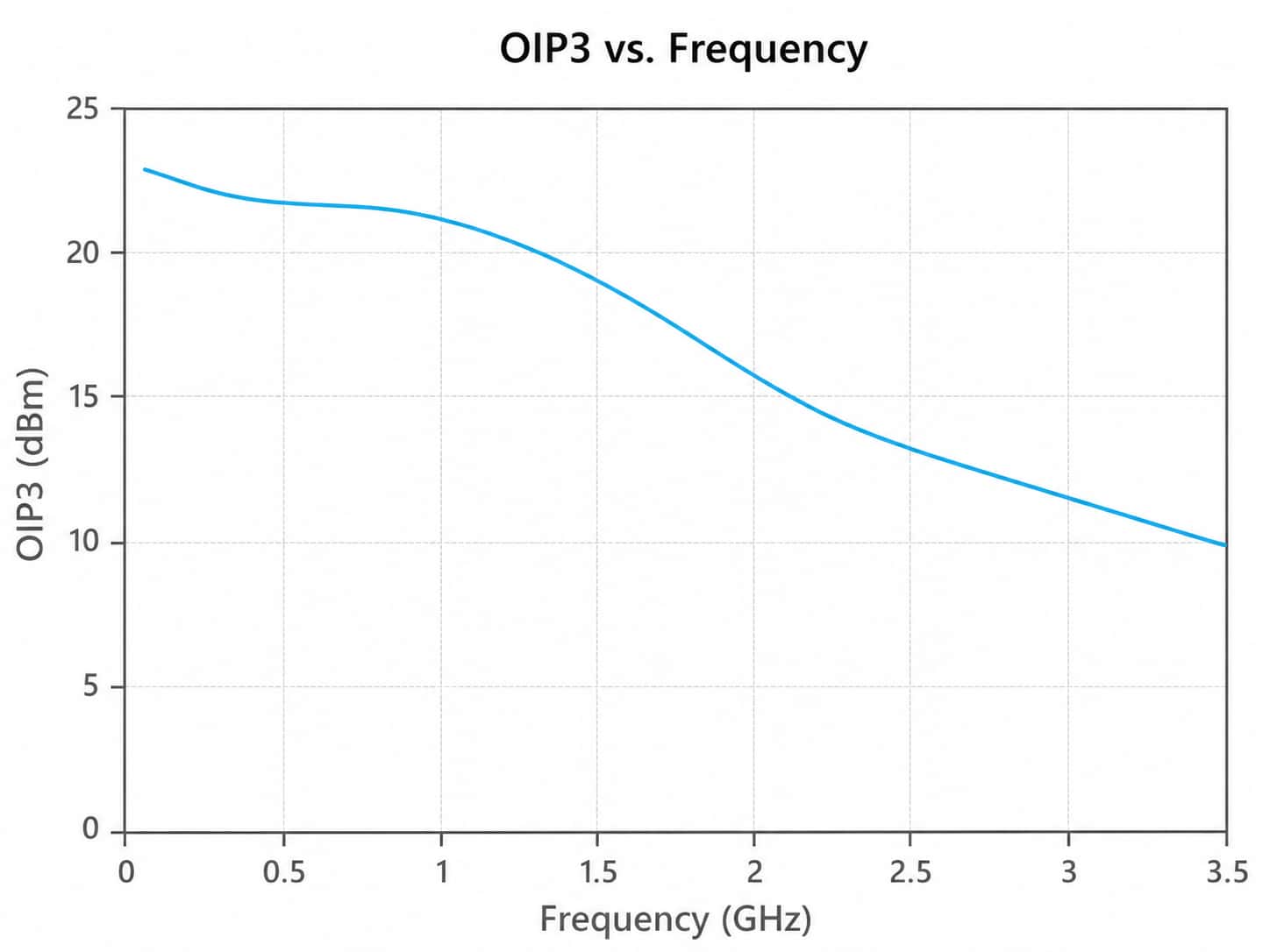

04OIP3Lineares Verhalten

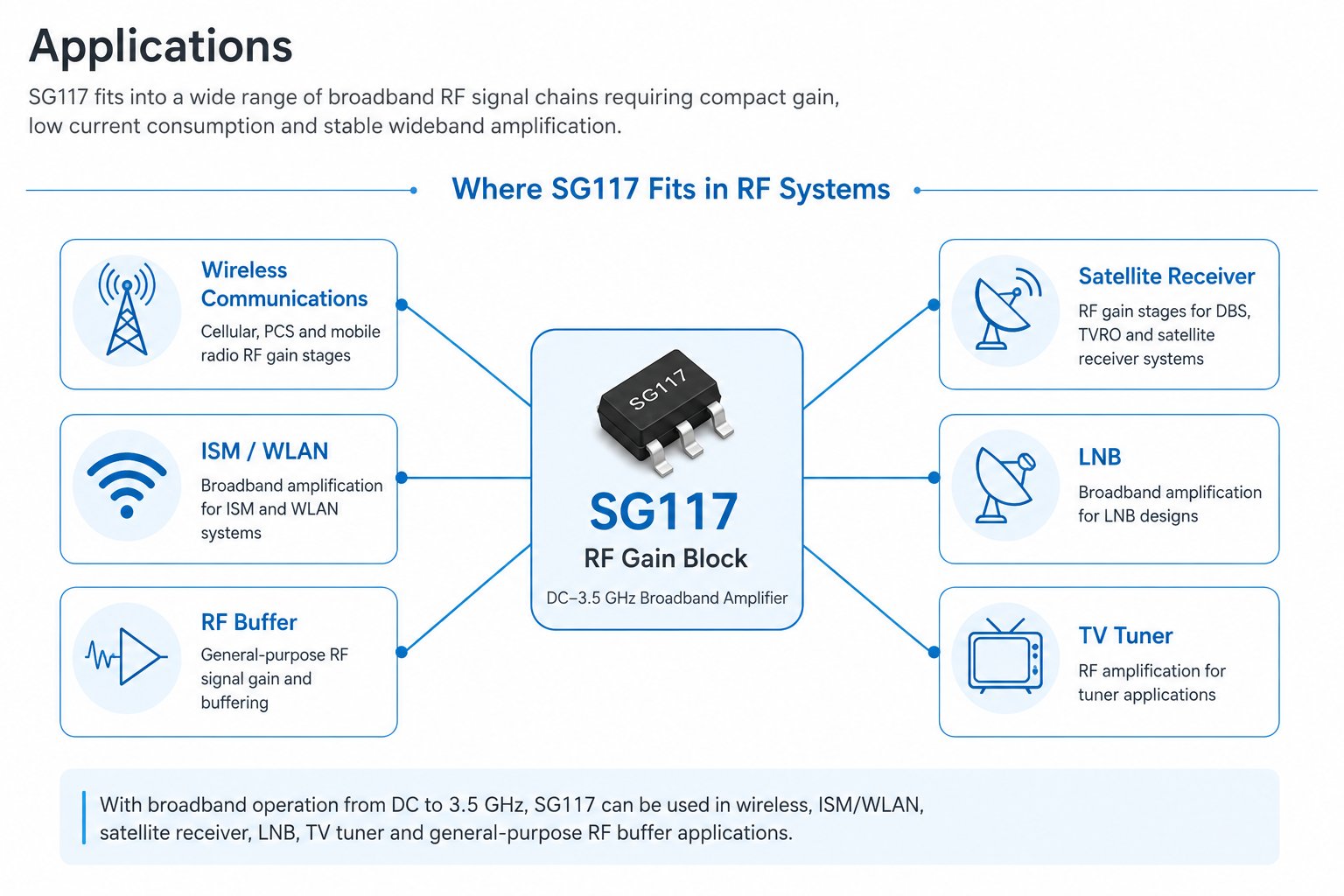

Der SG117 eignet sich als Breitband-HF-Pufferverstärker und MMIC-Verstärkerblock für HF-Frontend-Anwendungen wie drahtlose Kommunikation, ISM/WLAN-Systeme, Satellitenempfänger, LNBs und TV-Tuner. Sein Breitbandfrequenzgang von DC bis 3,5 GHz ermöglicht universelle HF-Verstärkung und -Pufferung in einer Vielzahl von Signalketten.
