HF-Übertragung über Glasfaser

5 MHz–6 GHz Plug-and-Play-Analog-HF-Verbindung über Glasfaser

SANLAND 6G-TX and 6G-RX 6GHz RF over Fiber modules with single-mode fiber link for long-distance analog RF signal transmission
SANLAND 6G-TX and 6G-RX transmitter and receiver modules for 5MHz to 6GHz analog RF over Fiber applications
SANLAND 6G-TX and 6G-RX plug-and-play 5 MHz to 6 GHz analog RF over Fiber modules

5 MHz–6 GHz Plug-and-Play-Analog-HF-Verbindung über Glasfaser

Hauptmerkmale

● Plug-and-Play-Betrieb – keine externe Steuerung erforderlich
● Breiter Frequenzbereich von 5 MHz bis 6 GHz
● ±0,25 dB Verstärkungslinearität über einen beliebigen 36-MHz-Bereich
● 104 dB·Hz2/3 SFDR
● Wellenlängenoptionen: 1310 nm oder 1550 nm
● Kompakte 50Ω TX/RX-Module
● 20 dB nominaler Verbindungsgewinn



Die Module 6G-TX und 6G-RX wurden für die einfache Punkt-zu-Punkt-Übertragung analoger HF-Signale entwickelt und bilden eine sofort einsatzbereite HF-über-Glasfaser-Verbindung, die keine externe Steuerung erfordert. Sie unterstützen die HF-Übertragung von 5 MHz bis 6 GHz über Singlemode-Glasfaser mit einer nominalen Verstärkung von 20 dB.

Mit 104 dB·Hz2/3 Mit einem SFDR und einer Verstärkungsflachheit von ±0,25 dB über einen beliebigen 36-MHz-Bereich eignet sich die Verbindung für Anwendungen, die eine stabile Breitband-HF-Übertragung und eine einfache Installation erfordern.

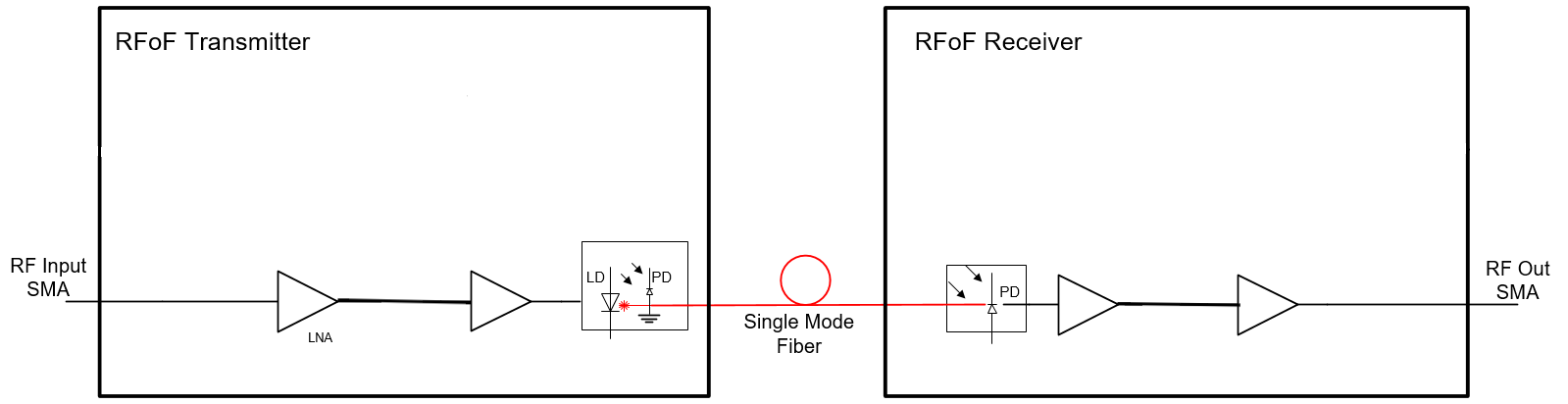

So funktioniert die 6-GHz-RF-über-Glasfaser-Verbindung
6GHz RF over fiber link showing an RFoF transmitter and receiver connected by single-mode fiber with SMA RF input and output.



  • HF-zu-Optisch-Umwandlung

Der 6G-TX empfängt das analoge HF-Signal über den 50Ω SMA-Eingang und wandelt es in ein optisches Signal um.

  • Übertragung über Glasfaser

Das optische Signal wird über eine vom Kunden installierte Singlemode-Glasfaser zum entfernten Standort transportiert.

  • Optisch-zu-HF-Umwandlung

Der 6G-RX wandelt das optische Signal wieder in ein HF-Signal um und gibt es über den 50Ω SMA-Ausgang aus.

*Ein 6G-TX und ein 6G-RX bilden eine vollständige unidirektionale, Plug-and-Play-RF-over-Fiber-Verbindung.

Häufig gestellte Fragen

  • Was ist erforderlich, um eine vollständige 6-GHz-RFoF-Verbindung einzurichten?

Für eine vollständige Verbindung werden ein 6G-TX-Modul und ein 6G-RX-Modul benötigt, die mit derselben optischen Wellenlänge arbeiten. Verbinden Sie die Module mit Singlemode-Faser und verwenden Sie die 50-Ω-SMA-Anschlüsse für den HF-Ein- und -Ausgang. Eine externe Steuerung ist nicht erforderlich.

  • Benötigt die RFoF-Verbindung eine externe Steuerung?

Nein. Die 6G-TX und 6G-RX sind für den Plug-and-Play-Betrieb ausgelegt. Nach dem Anschluss von HF, Glasfaser und Stromversorgung ist keine Ethernet- oder externe Steuerungsschnittstelle mehr erforderlich.

  • Wie gut werden Breitband- und modulierte HF-Signale durch die Verbindung erhalten?

Die Verbindung unterstützt HF-Signale von 5 MHz bis 6 GHz mit einer Verstärkungslinearität von ±2,5 dB über das gesamte Betriebsfrequenzband und ±0,25 dB innerhalb einer Bandbreite von 36 MHz. Ihre Empfindlichkeit beträgt 104 dB·Hz.2/3 SFDR unterstützt die Übertragung von breitbandigen und digital modulierten HF-Trägern innerhalb der spezifizierten Eingangsbedingungen.

  • Für welche Anwendungen ist die 6-GHz-RF-over-Fiber-Verbindung ausgelegt?

Typische Anwendungsgebiete sind unter anderem Fernantennenverbindungen, Satellitenkommunikation, verteilte Antennensysteme, 4G LTE RF-Transport, Rundfunksignalverteilung und Radioteleskope.

  • Welche optische Wellenlänge und welche Faserschnittstelle stehen zur Verfügung?

Das Produkt ist wahlweise mit einer optischen Wellenlänge von 1310 nm oder 1550 nm erhältlich. Es verwendet Singlemode-Fasern mit FC/APC-Steckern und liefert eine optische Ausgangsleistung von 3 ± 0,5 mW. Die Sende- und Empfangsmodule müssen die gleiche Wellenlänge verwenden.

HF-Leistung

Parameter Spezifikation
Frequenzbereich 5 MHz–6 GHz
Nominalgewinn 20 dB
Gewinnflachheit ±2,5 dB
Verstärkungslinearität über beliebige 36 MHz ±0,25dB
Eingang P1dB -18dBm
Rauschzahl 16 dB
SFDR 104 dB·Hz2/3
Maximale Eingangsleistung, keine Beschädigung +20dBm
Eingangs-/Ausgangs-VSWR 2.6:1
Eingangs-/Ausgangsimpedanz 50 Ω



Optische Spezifikationen

Parameter Spezifikation
Optische Ausgangsleistung 3 ± 0,5 mW
Senderwellenlänge 1310 nm oder 1550 nm
Optische Faser Einmodenfaser
Optischer Steckverbinder FC/APC



 Elektrotechnik und Mechanik

Parameter Spezifikation
TX Aktueller Verbrauch 100 mA
RX Stromverbrauch 100 mA
Betriebszustandsanzeige Grüne LED
Abmessungen 70 × 83,5 × 23 mm
HF-Anschluss SMA



Umweltbewertungen

Parameter Minimum Maximal
Betriebstemperatur -20°C +75°C
Lagertemperatur -40°C +85°C
Relative Luftfeuchtigkeit bei Lagerung 5% 95 %



Die SANLAND 6G-TX- und 6G-RX-Module transportieren analoge HF-Signale von 5 MHz bis 6 GHz über Singlemode-Fasern für Anwendungen wie Remote-Antennen, Satcom, DAS, Rundfunk und andere HF-Übertragungsanwendungen über große Entfernungen.

  • Kommunikation über entfernte Antennen
  • Satellitenkommunikation
  • 4G LTE
  • Übertragen
  • Verteilte Antenne
  • Radioteleskope

6GHz RF over Fiber link application diagram showing SANLAND 6G-TX and 6G-RX modules connected through single-mode fiber for remote antenna, Satcom, DAS and broadcast applications
