SLRF TXS-55 CATV optical transmitter with F-type RF input, SC/APC optical output, and compact housing for 47–2400 MHz CATV and SAT-IF fiber optic signal transmission.

Mikro-CATV- und SAT-IF-Glasfasersender, 47–2400 MHz | SLRF TXS-55

Hauptmerkmale

● Ausgelegt für die Übertragung von CATV- und SAT-ZF-Signalen im Frequenzbereich von 47 bis 2400 MHz.

● Der HF-Eingang bietet eine Spannung von 12 V oder 13/18 V und ein 0/22-kHz-Signal (zwei Drehschalter dienen zur Auswahl des 13/18-V- und des 0/22-kHz-Signals), maximaler Strom 500 mA.

● Ausgezeichnete Linearität und Planlage

● Hohe Rückflussdämpfung der Singlemode-Faser

● Verwendung von GaAs-Verstärker-Aktivbauelementen

● Technologie für extrem geringe Geräuschentwicklung

● Kleinere Größe und einfachere Installation

● Rote LED zur Anzeige der Stromversorgung

jetzt anfragen

DATENBLATT

PRODUKTKATEGORIEN

Dieses Gerät ist ein Hochleistungs-Glasfaserübertragungssystem, das für die Übertragung von Kabelfernseh- und Satelliten-Zwischenfrequenzsignalen (SAT-IF) entwickelt wurde. Es unterstützt einen breiten Frequenzbereich von 47–2400 MHz und zeichnet sich durch hervorragende Linearität, geringes Rauschen und eine kompakte Bauweise aus, wodurch es sich für diverse HF-Signalübertragungsanwendungen eignet.

Micro CATV+IF optical transmitter and receiver diagram showing RF input, single mode optical fiber transmission, 1550nm optical output, 3mW optical power, 47–2600MHz frequency range, and satellite TV RF over fiber signal distribution.

ARTIKEL	BESCHREIBUNG
HF-Anschluss	F-weiblich
Optischer Steckverbinder	SC/APC oder FC/APC
Stromversorgung	F-weiblich
Optische Rückflussdämpfung	≥45 dB
Optischer Fasertyp	Einzelmodus
Frequenzbereich	47–2400 MHz
CTB	≥63 dB
CNR	≥52 dB
CSO	≥60 dB
Rückgabeverlust	≥14dB
Ebenheit	±2dB
Eingangsimpedanz	75 Ω
Stromversorgung	12 V DC 1 A
12 V oder 13/18 V Gleichstrom	500 mA
Stromverbrauch	<4 W
Abmessungen	130 x 97 x 32 mm

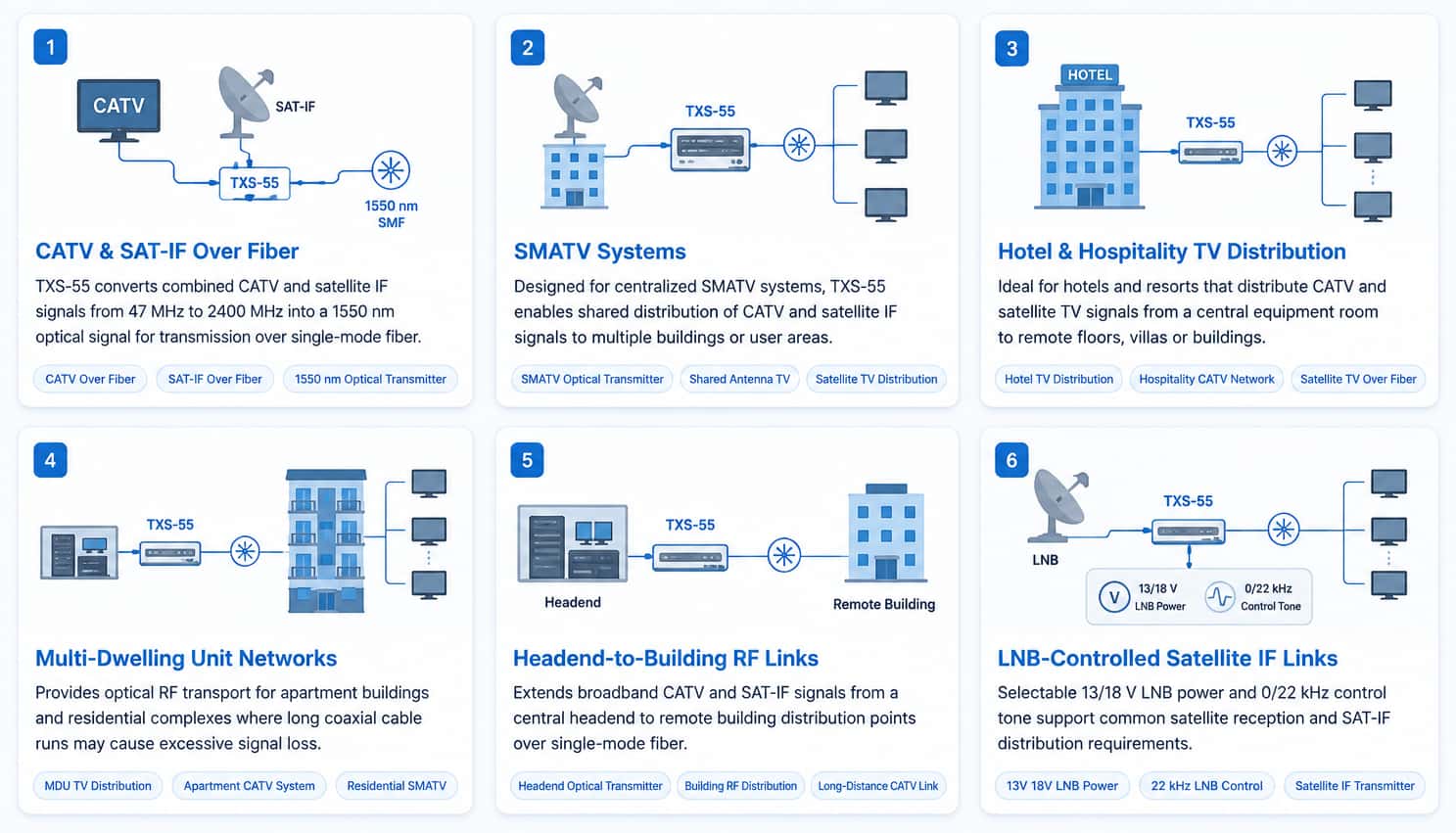

CATV-Signalübertragung
Satelliten-ZF-Signalübertragung
RF über Glasfaserverbindungen
Glasfaser-HF-Verteilungssysteme
Kompakte Kopfstellen- oder Remote-HF-Übertragungsanwendungen

heiße Tags : 47–2400 MHz CATV-Optiksender Breitband-CATV-Optiksender Optischer CATV- und SAT-IF-Sender rauscharmer optischer CATV-Sender Optischer CATV-Sender für Satellitenfernsehen RF über Glasfaser CATV optischer Sender
