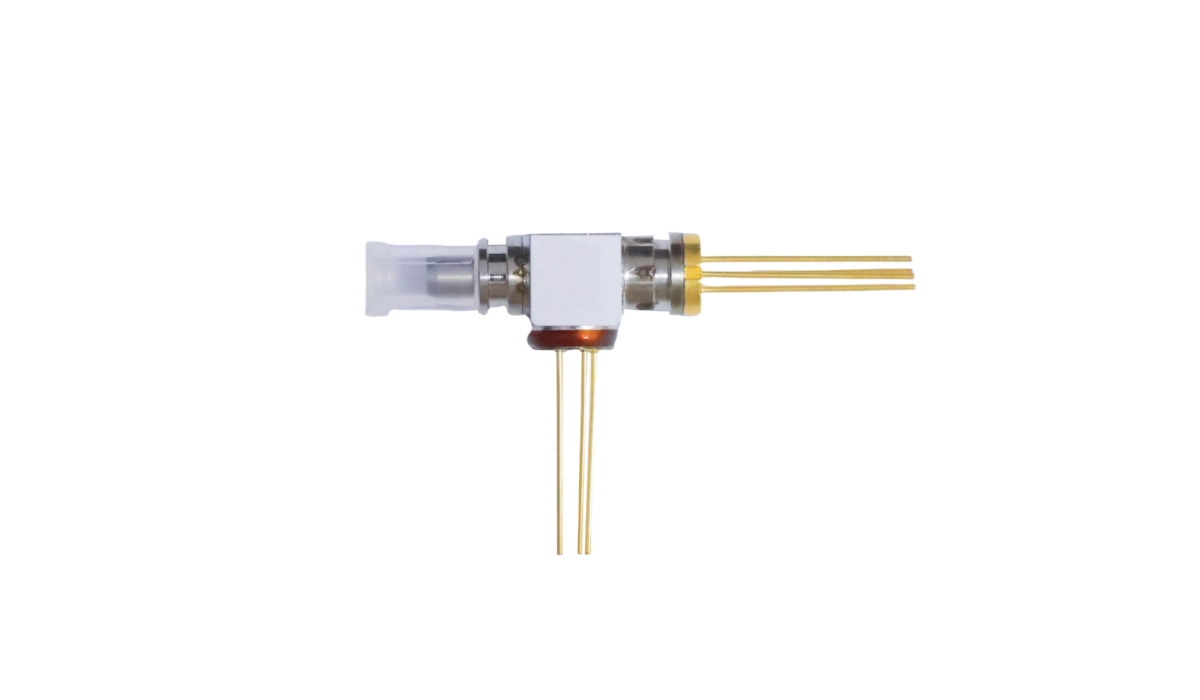

Der Analog BOSA ist ein leistungsstarker optischer Transceiver für 6G RF-over-Fiber- und KI-Netzwerkanwendungen. Er verfügt über einen 1270 nm/1330 nm DFB-Laser und einen APD-Empfänger und bietet hervorragende Linearität, geringes Rauschen und eine große analoge Bandbreite von bis zu 7 GHz.

Absolute Höchstwerte

Parameter		Mindest.	Max.	Einheit
Tx	Netzspannung (LD)	--	3.6	V
	Sperrspannung (LD)	--	2	V
	Durchlassstrom (LD)	--	120	mA
	Sperrspannung (MPD)	--	20	V
	Durchlassstrom (MPD)	--	2	mA
Rx	Sperrspannung	--	15	V
	Durchlassstrom (LD)	--	10	mA
	Eingangsleistung	--	5	dBm
Schwellenspannung		200	--	V
Lagertemperatur		-40	+85	℃
Betriebstemperatur		0	+75	℃
Löttemperatur für Blei		--	260/ 10	℃/s

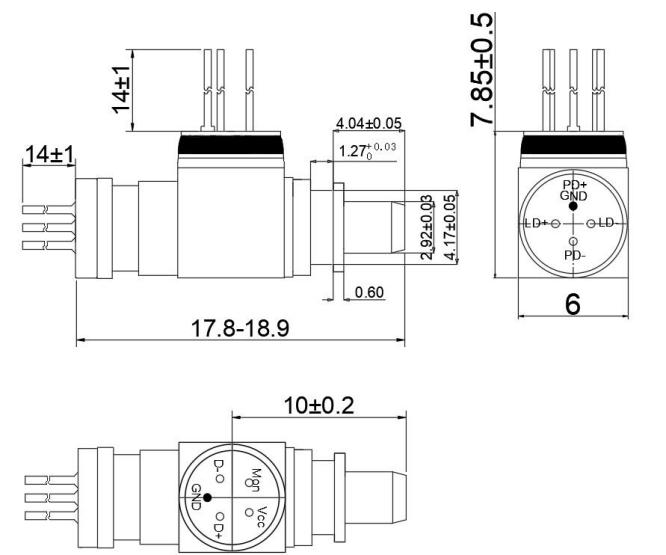

Paket Abmessungen und Stift Beschreibung (LC)

Parameter	Symbol	SPEZ.				Testbedingungen
Parameter	Symbol	Mindest.	Typ.	Max.	Einheit	Testbedingungen
Zentrale Wellenlänge	λc	1260	1270	1280	nm	Iop = 50~60 mA
Zentrale Wellenlänge	λc	1320	1330	1340	nm	Iop = 50~60 mA
Glasfaser-Ausgangsleistung	Pf	6,0	--	10,0	mW	Iop= Ith＋20mA, CW,
Schwellenstrom	Ith	5	--	15	mA	Tc = 25 °C
Schwellenstrom	Ith	1	--	40	mA	Tc = 0 ~ + 75 ℃
Spektrale Breite (-20 dB)	△λ	--	--	1	nm	Iop = ITH + 20 mA, Tc = 25 °C
Hangeffizienz	η	0,2	--	--	W/A
Seitenmodus-Unterdrückungsverhältnis	SMSR	30	--	--	dB	Iop = ITH + 20 mA, Tc = 25 °C
Strom überwachen	Im	50	--	1000	μA	Tc = 0 ~ + 75 ℃
Dunkelstrom überwachen	Id	--	--	200	nA	Tc = 0 ~ + 75 ℃
RF-Parameter
Bandbreite (3 dB)	BW	0,01	--	7	GHz
Eingang P-1dB	--	15	--	--	V	5 GHz
Unterdrückung der 2. Harmonischen	--	40	--	--	dBc	Pin = 0 dBm, 100 MHz ~ 4 GHz
Unterdrückung der 2. Harmonischen		30	--	--	dBc	Pin = 0 dBm, 4 GHz ~ 6 GHz
Betriebszustand
Netzspannung	--	3.135	--	3.465	V
Betriebsstrom	Iop	--	--	80	mA
Betriebsspannung	Vcc	--	--	1.6	V

Analoges Übertragungssystem und 6G-HF-Transceiver
Hochgeschwindigkeits- und Big-Data-Verarbeitung
KI-Netzwerk
